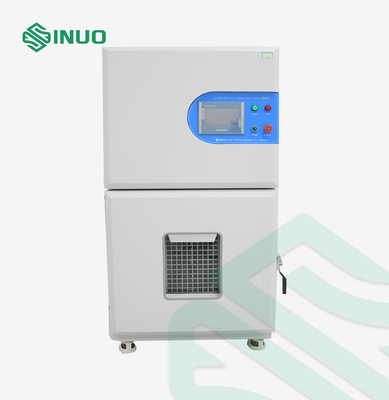

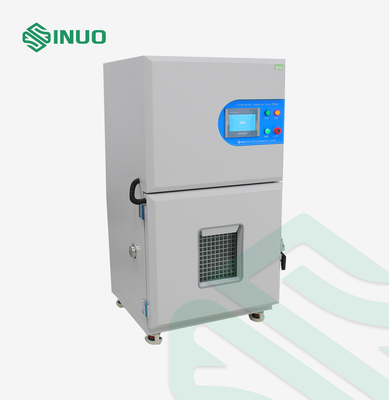

UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A

UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A

Markenbezeichnung: Sinuo
Modellnummer: SN551-125L500A
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Max. load current:
500A
DC response time:
≤5μs
Eingebundene Widerstände:
9 ± 1 mΩ
Kontrollmethode:
PLC und Touchscreen
Innere Kammergröße:
W500*500H*D500mm
Inner chamber material:
Stainless steel
Spannungssammlungsbereich:
0 ̊10V
Voltage acquisition rate:
1 time/S
Verpackung Informationen:
Gepäck aus Sperrholz
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

500A externer Kurzschlussprüfer

,

UL 1642 externer Kurzschlussprüfer

,

Temperaturgesteuerter externer Kurzschlussprüfer

Beschreibung des Produkts


UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A



Erfüllte Standards und Klauseln




Es entspricht der Norm IEC 60335-1:2021, Anhang B, UN38.3, Abschnitt 4.5 Prüfung T.5, UL 1642, IEC 62619:2017, Abschnitt 7.2.1, IEC 62133-1:2017 Abschnitt 7.3.2 IEC 62133-2:2017 Abschnitt 7.3.1 und 7.3.2 IEC 62133:2014 Abschnitt 7.3.2,8.3.1, 8.3.2, IEC60086-4 Abschnitt 6.5.1, IEC60086-4 Abschnitt 6.5.86.5.9 und so weiter.


Übersicht über die Ausrüstung




Temperaturregelung:

Normaltemperatur RT+10°C~100°C (kann voreingestellt werden)

Temperaturanstieg 3°C/min

Temperaturschalter 0,5°C

Einheitliche Temperatur: ±2°C

Grundleistung:

1: Einfache Bedienung und Bedienung: Touchscreen Mensch-Maschine-Schnittstelle, Touch-Editing-Steuerung; die Batterie befindet sich auf dem Regal des Thermostats.Schließen Sie die Tür und drücken Sie die Taste Touchscreen-Test, um den Test automatisch abzuschließen.

2: Sicherheit und Explosionssicherheit: Die Innen- und Außenboxen wurden gestärkt.

3: Gesamtes ästhetisches Design: schönes und elegantes Aussehen.

4: Bequem in Position zu bringen: Die Unterseite der Ausrüstung ist mit universellen Rädern und ebenstellenden Füßen ausgelegt, um die Bewegung und Befestigung der Ausrüstung zu erleichtern.


Technische Parameter




Modell SN551-125L500A
Max. Laststrom 500A
Gleichstromreaktionszeit ≤ 5 μs
Eingebundene Widerstände 9 ± 1 mΩ
Größe der Innenkammer W500*500H*D500mm
Kontrollmethode PLC und Touchscreen
Material der Innenkammer mit einer Breite von nicht mehr als 20 mm
Versiegelungsband Korrosionsfestes Silikon.
Temperaturregelung

Normaltemperatur RT+10°C~100°C (kann voreingestellt werden)

Temperaturanstieg 3°C/min

Temperaturschalter 0,5°C

Einheitliche Temperatur: ±2°C

Zustand des Prüfstopps

1) Die Batterietemperatur fällt auf 20% unter dem Höchststand;

2) Kurzschlusszeit

Oberflächentemperatur der Batterie Kann Temperaturänderungen während der Batterieoberflächentests überwachen

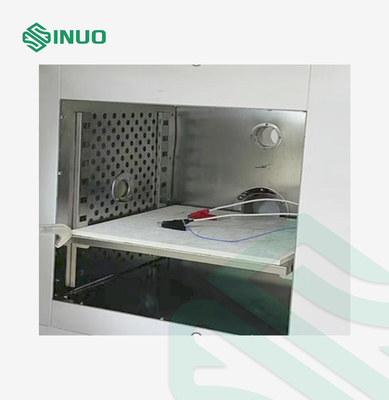

Probenregal Edelstahl SUS #201 perforierte Stahlplattenlager, mit einer maximalen Tragfähigkeit von 30 kg auf einer einzigen Schicht. UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 0
Hall-Element sammelt Stromsignal

Hallenelemente werden verwendet, um den Strom zu sammeln, der beim Kurzschlusssystem erzeugt wird, um die Erzeugung von Kontaktwiderstand zu vermeiden.und die Datenübertragung ist stabil und genau;



UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 1

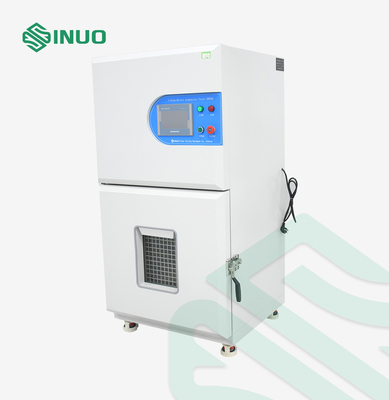

Blei-Loch Auf der linken Seite der Schachtel befindet sich ein Bleiloch mit einem Durchmesser von 50 mm, durch das die Prüfdrähte durchlaufen können.



UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 2

Tür der Kammer

Zur Feststellung der Tür werden hochfeste Scharniere verwendet, und zum Festmachen der Tür können mindestens 2 Sätze von explosionssicheren Schlössern installiert werden.



UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 3
Explosionssichere Druckentlastungsvorrichtung Es hat die Funktion der Abgas-, Explosionssicherheit und Druckentlastung. Die Rückseite der Schutzbox verfügt über eine magnetisch adsorbierte Druckentlastung Tür (200*200mm).die Druckentlastungstür öffnet und schließt sich automatisch, um die Auswirkungen der Explosion zu verringern.







UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 4



Beleuchtung Die Tür der Prüfkammer ist mit einer LED-Beleuchtung mit hoher Helligkeit ausgelegt, um die Prüfbedingungen in der Prüfkammer leicht zu sehen. UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 5


Einzelheiten




UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 6UL 1642 Temperaturgesteuertes externes Kurzschlussmessgerät 500A 7
