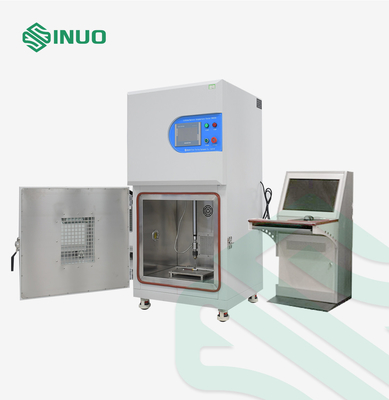

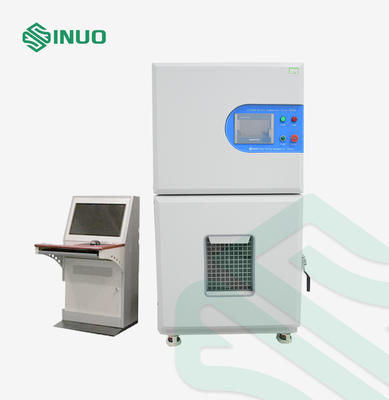

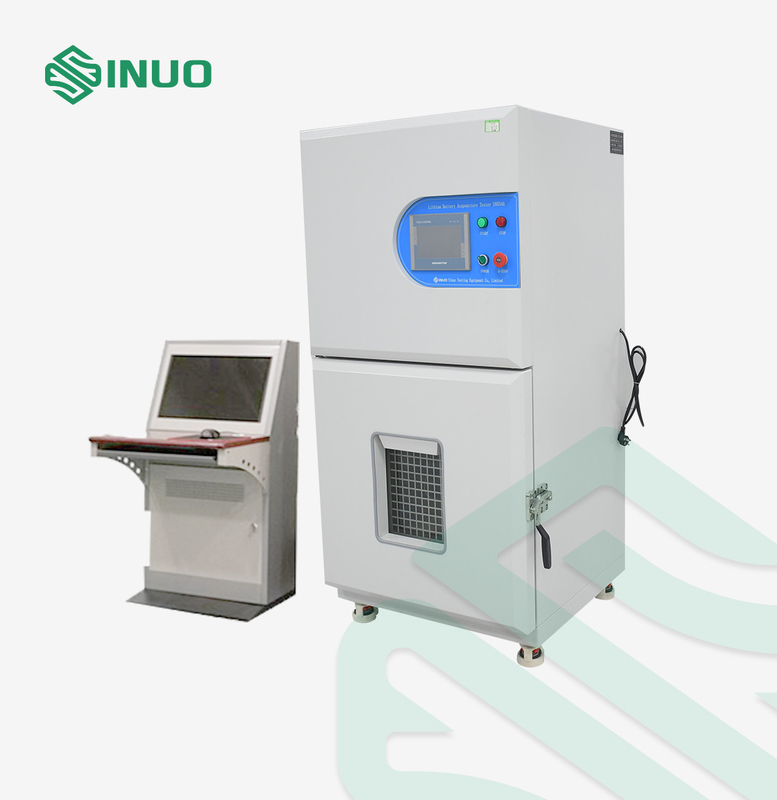

ISO 12405-4 Prüfkammer für Batteriezerstörung und Nageldurchdringung AIS 038

ISO 12405-4 Prüfkammer für Batteriezerstörung und Nageldurchdringung AIS 038

Erfüllte Standards und Klauseln

Entspricht der AIS 038-Krümmprüfung in Seite 79 von 106 kl. Nr. 3.2, Nageldurchdringungstest in Seite Nr. 101 von 106 kl. Nr. 3.3.2 Buchstabe a der IEC 62133-2012, ISO 12405-4:2018, usw.

Ausrüstungsübersicht

1Die Prüfsoftware verfügt über eine Spannungserfassungsfunktion:bis die Batteriehülle zerbricht oder der Akku einen Kurzschluss erleidet (die interne Spannung der Batterie wird 0V), wird die Änderung der Batteriespannung während der Prüfung automatisch erfasst.

2. Gemäß den Prüfvorgaben der Leistungsbatterie: Das Prüfsystem kann zunächst auf 30% der Batteriemodule (d. h. die Verformung) gepresst werden.Oder einen bestimmten Druckwert festlegen (z. B. die Extrusionskraft beträgt 20 kN)Erreicht die Extrusionsprüfung den eingestellten Kraftwert und die eingestellte Druckhaltzeit, wird die Prüfung abgebrochen.

3Die Probe kann unter einer der drei Bedingungen Druck, Verformung und Spannung getestet werden.

4. Die drei Prüfmodi können als Steuerungsvariablen für jede Kombination von Bedingungen verwendet werden, d. h. drei oder zwei Prüfbedingungen können gleichzeitig eingestellt werden.Das Gerät stoppt die Prüfung.

5Das Testsystem kann die Geschwindigkeit während des Tests anzeigen. Die für den Test erforderliche Testgeschwindigkeit kann auch in der Computersoftware festgelegt werden.

6. Das Computerbetriebssystem wird im Windows-Dialogfeld verarbeitet. Der Tischmodus kann von Ihnen selbst geplant werden. Die Testdaten werden während des gesamten Prozesses aufgezeichnet.Vergleichs- und Nachverfolgungsfunktionen.

7Das spezielle Test-Steuerungs-Motherboard kann Kraft, Verschiebung und Spannung gleichzeitig aufzeichnen.und die Steuerschnittstelle wird die Extrusionskraft aufzeichnen und überwachenEs ist bequem, Berichte zu erstellen oder Daten direkt zu exportieren.

8. Während des Tests kann die Testfunktion durch das Sammeln von Spannungssignalen gesteuert werden. Die Spannung ändert sich während des Batterietests. Geben Sie einen angegebenen Spannungswert in das Testsystem ein,und das System gibt ein Signal ausDie Extrusionsprüfung endet, wenn der eingestellte Spannungswert erreicht ist.

Technische Parameter
