IEC 60884-1:2022 Mehrere tragbare Steckdosen Mechanische Festigkeitsprüfung

IEC 60884-1:2022 Prüfgerät für mechanische Festigkeit von Mehrfach-Steckdosen mit beweglicher Zuleitung

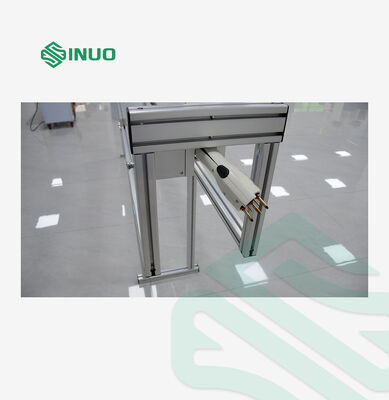

Produktübersicht

Das Prüfgerät für mechanische Festigkeit von Mehrfach-Steckdosen mit beweglicher Zuleitung dient zur Bewertung der mechanischen Festigkeit von steckbaren Netzsteckern und Fahrzeugsteckern, die mit flexiblen Kabeln ausgestattet sind. Es unterstützt die mechanischen Prüfverfahren, die in den einschlägigen IEC-Normen für elektrische Zubehörteile und EV-Ladeanschlüsse festgelegt sind.

Während der Prüfung wird das Prüfstück aus einer bestimmten Höhe fallen gelassen und fällt auf einen Betonboden. Wiederholte Stöße, kombiniert mit einer 45°-Kabeldrehung zwischen aufeinanderfolgenden Stürzen, helfen bei der Beurteilung der mechanischen Integrität und Widerstandsfähigkeit des Prüfstücks gegen Beschädigungen unter den vorgeschriebenen Prüfbedingungen.

Mit zwei einstellbaren Prüfhöhen von 750 mm und 1.000 mm unterstützt dieses Gerät verschiedene Prüfkonfigurationen für die anwendbaren Anforderungen der IEC 60884-1 und IEC 62196. Es eignet sich für Labore für elektrische Sicherheit, Hersteller von EV-Ladeanschlüssen und Qualitätsprüfanlagen.

Hauptmerkmale

• Multi-Standard-Anwendung: Entwickelt für einschlägige Prüfverfahren zur mechanischen Festigkeit gemäß IEC 60884-1 und IEC 62196.

• Einstellbare Prüfhöhe: Unterstützt Fallhöhen von 750 mm und 1.000 mm.

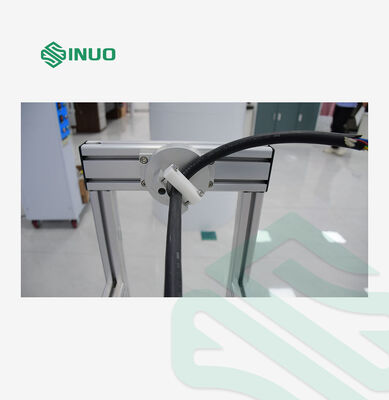

• Gesteuerte Kabelorientierung: Ermöglicht eine 45°-Drehung des flexiblen Kabels an seiner Befestigungsstelle zwischen aufeinanderfolgenden Stürzen.

• Wiederholte Stoßprüfung: Unterstützt eine Testsequenz mit acht Stürzen gemäß dem anwendbaren Prüfverfahren.

• Prüfung auf Betonboden: Ermöglicht die Beurteilung der Integrität des Prüfstücks nach wiederholten Stößen.

• Einsatz im Labor und zur Qualitätskontrolle: Geeignet für Hersteller von elektrischem Zubehör, EV-Steckerproduzenten und Produktprüflabore.

Prüfprinzip

IEC 60884-1 Prüfverfahren

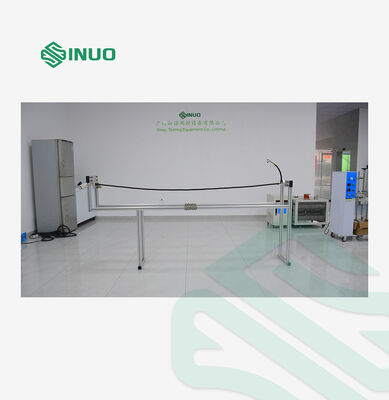

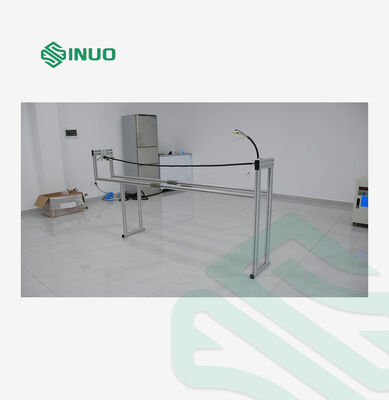

Das Prüfstück wird mit seinem flexiblen Kabel horizontal gehalten, wobei das freie Ende an einer Befestigungsstelle 750 mm über dem Boden gesichert ist. Das Prüfstück wird dann fallen gelassen und fällt auf einen Betonboden.

Das Verfahren wird achtmal wiederholt. Nach jedem Sturz wird das Kabel an der Befestigungsstelle um 45° gedreht. Nach Abschluss wird das Prüfstück gemäß den geltenden Akzeptanzkriterien auf Beschädigungen, lose Komponenten oder abgelöste Teile untersucht.

IEC 62196 Prüfverfahren

Das flexible Kabel wird zusammen mit einem zusätzlichen Seil oder einer anderen geeigneten flexiblen Verlängerung, falls erforderlich, 1.000 mm über dem Boden an einer Wand befestigt. Die Gesamtlänge beträgt 2,25 m, wie im mitgelieferten Prüfverfahren angegeben.

Das Prüfstück wird mit horizontalem Kabel positioniert und auf einen Betonboden fallen gelassen. Der Test wird achtmal wiederholt, wobei das Kabel zwischen aufeinanderfolgenden Stürzen an seiner Befestigungsstelle um 45° gedreht wird.

Das Prüfstück wird dann gemäß den geltenden Anforderungen der relevanten IEC 62196-Norm untersucht.

Technische Parameter:

1. Die Fallhöhe: 1000 mm und 750 mm, einstellbar.

2. Fallzeiten: 8

3. Drehvorrichtung: 45°, in alle Richtungen drehbar.

4. Größe: L*B*H 2443*360*1132 mm
