Elektro-Mobil-Testgerät
Created with Pixso.

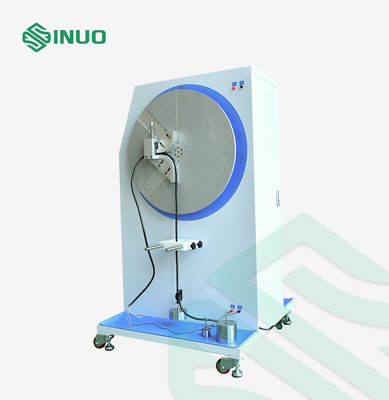

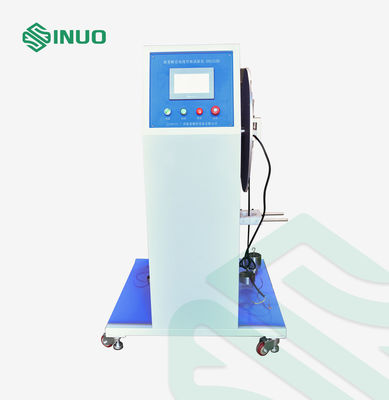

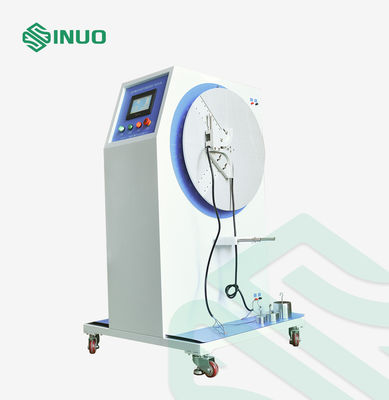

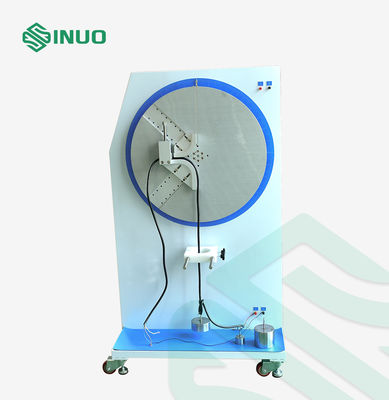

Tinsel-Kabel-Biegen und Schnapptest-Ausrüstung

Tinsel-Kabel-Biegen und Schnapptest-Ausrüstung

Markenbezeichnung: Sinuo
Modellnummer: SN1112D
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate(Cost Additional)
Standard:
IEC 60227-1
Zugreifen-Last:
500g
Biegegeschwindigkeit:
0–65 U/min
Biegelast:
500g-100N
Fahrmodus:
motorisch angetrieben
Testartikel:
Biege- und Schnapptest
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 Sätze/Monat
Hervorheben:

Ausrüstung für die Prüfung der Biegung von Tinselsträngen

,

PVC-isolierter Kabel-Snapch-Tester

,

Kabelprüfgeräte nach IEC 60227

Beschreibung des Produkts

Tinsel-Kabel-Biegen und Schnapptest-Ausrüstung

Produktinformationen:

Die Tinsel Cord Bending and Snatch Test-Ausrüstung ist nach der Norm IEC 60227-1 Abschnitt 5 konzipiert und hergestellt.6.3.2, 5.6.3.3; IEC 60227-2 Ziffer 3.2, 3.3, usw.

Es wird verwendet, um die Biegebeständigkeit von fertigen Kabeln und PVC-isolierten Kabeln zu testen und auch, um den gebrochenen Lastkern von PVC-isolierten Kabeln zu testen, um ihre Zuverlässigkeit zu überprüfen.

Biegungstest: In das in Abbildung 2 dargestellte Gerät wird eine Kabelprobe geeigneter Länge befestigt und mit einem Gewicht von 0,5 kg belastet.1A wird durch die Leiter geleitet..

Die Probe ist nach hinten und vorwärts in einer Richtung zu biegen, die senkrecht zur Ebene der Achsen der Leiter ist, wobei die beiden äußeren Positionen einen Winkel von 90° auf beiden Seiten der vertikalen Linie bilden..

Eine Beugung ist eine Bewegung durch 180° mit der Prüfung, die mit zwei zusätzlichen Proben wiederholt wird, wobei beide dann der wiederholten Prüfung entsprechen.

Schnappversuch: Eine Kabelprobe von geeigneter Länge wird an einem Ende an eine starre Stütze befestigt und eine Masse von 0,5 kg an der Probe 0 befestigt.5 m unterhalb des BefestigungspunktesDurch die Leitungen wird ein Strom von etwa 0,1 A geleitet; das Gewicht wird fünfmal an den Anbindungspunkt angehoben und abgesetzt.

Tinsel-Kabel-Biegen und Schnapptest-Ausrüstung

Technische Parameter:

Anwendbare Norm IEC 60227-1
Anwendbare Klausel 5.6.3.2
Prüfstation für die Biegung Auf 40 mm~130 mm pro Gruppe auftragen
Teststation für Entnahme Auf 160 mm bis 500 mm pro Gruppe auftragen
Antriebsmethode mit Motor
Kontrollmethode PLC-Steuerung, Touchscreenbetrieb
Biegenwinkel Positive und negative Richtung: 0-360°, Touchscreen-Voreinstellung
Radius der Biegeinrichtung R2,5 mm, R80 mm, R120 mm, R200 mm
Bieggeschwindigkeit 0 ̊ 65 Rpm, vorgegeben
Biegezeiten 0999999, sechsstellige Speichernummer
Biegebelastung 500 g, 50 N, 75 N, 100 N
Schnappenzeiten 0999999, sechsstellige Speichernummer
Schnappschlag 500 g
Laststrom 100mA±10mA
