Elektro-Mobil-Testgerät
Created with Pixso.

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

Markenbezeichnung: Sinuo
Modellnummer: SNQC1013
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 SÄTZE PRO MONAT
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC 62196-1 Abschnitt 14.1.5, 14.1.6
Angewandte Tabelle:
Tabelle 5
Operationsmethode:
Manueller Betrieb
Gewichts-Konfiguration:
165-750N
Teststecker:
Maßgeschneidert
Teststation:
Einzelstation
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
10 SÄTZE PRO MONAT
Hervorheben:

IEC 62196-1 EV-Ausziehkräfteprüfer

,

Prüfgerät zur Prüfung des EV-Sperrverschlusses

,

Prüfgeräte für Elektrofahrzeuge mit Garantie

Beschreibung des Produkts

IEC 62196-1 Prüfgerät für Auszugskraft und Verriegelungsprüfung von EV-Steckdosen und -Fahrzeugkupplungen

Produktinformationen:

Das Prüfgerät für Auszugskraft und Verriegelungsprüfung ist für die mechanische Prüfung von EV-Steckdosen und Fahrzeugkupplungen mit Verriegelungs- oder Rastvorrichtungen konzipiert. Es prüft die zum Abziehen eines Prüfsteckers erforderliche Auszugskraft und die Leistung des Verriegelungsmechanismus.

Das Gerät entspricht den relevanten Prüfverfahren von IEC 62196-1:2025 Klausel 14.1.5, 14.1.6, Abbildungen 13 und 14 sowie IEC 62196-3:2026 Klausel 14. Es verwendet eine spezielle Halterung, ein Klemmsystem sowie Haupt- und Zusatzgewichte, um eine stabile und wiederholbare Kraftanwendung zu gewährleisten.

Es eignet sich für Hersteller von EV-Ladesteckverbindern, EVSE-Labore, Zertifizierungsstellen und Labore für elektrische Sicherheitsprüfungen.

Hauptmerkmale:

  • Konzipiert für die mechanische Prüfung von EV-Steckdosen und Fahrzeugkupplungen
  • Unterstützt die Überprüfung der Auszugskraft und die Prüfung von Verriegelungsmechanismen
  • Anwendbar auf IEC 62196-1:2025 und IEC 62196-3:2026
  • Prüfkonfiguration basierend auf IEC 62196-1 Abbildungen 13 und 14
  • Vertikale Auszugsrichtung für kontrollierte Kraftanwendung
  • Gegengewichtbasiertes Lastsystem für bequeme Bedienung
  • Spezielle Halterung und Klemmeinrichtung für Prüflinge
  • Haupt- und Zusatzgewichte für die Prüfkraftanwendung enthalten
  • Geeignet für Hersteller von EV-Ladegeräten und Labore für elektrische Sicherheit
  • Kompatibel mit separat erhältlichen, normkonformen Prüfsteckern

Technische Anforderungen:

A. Auszugskraft

Die geschaltete EV-Steckdose oder der geschaltete Fahrzeugstecker mit Verriegelung wird am Träger des Geräts gemäß Abbildung 13 von IEC 62196-1:2025 befestigt, sodass die Trennachse vertikal ist und sich das Steckzubehör nach unten bewegt.

Die Auszugskraft der Steckdose muss den Anforderungen der folgenden Tabelle entsprechen. Die Gewichte sind enthalten.

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

B. Strukturmerkmale

B.1 Gerät zur Überprüfung der Auszugskraft:

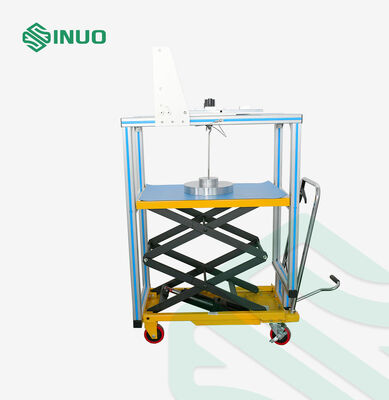

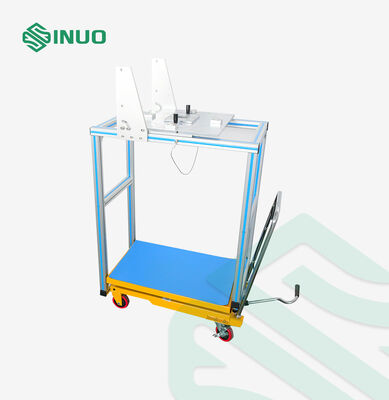

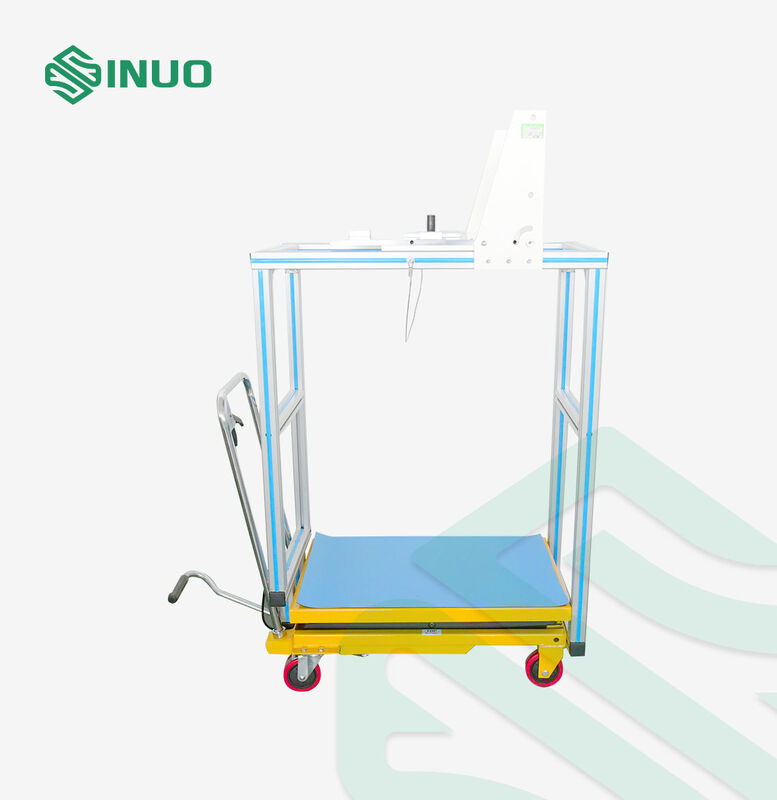

Dieses Gerät besteht hauptsächlich aus der Montagehalterung, der Klemmeinrichtung, dem Hauptgewicht, dem Zusatzgewicht und dem Prüfstecker. Basierend auf Erfahrungen wird die Zugklemme durch ein Gegengewicht ersetzt, der Gewichtshaken wird direkt mit dem Prüfstecker verbunden und die Halterung für die Aufnahme des Prüflings wird konfiguriert. Die spezifische Form ist in Abbildung 1 dargestellt.

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

Abbildung 1

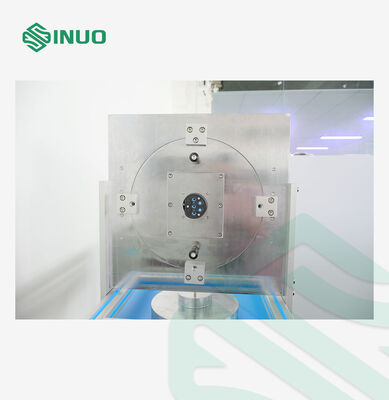

B.2 Überprüfung der Verriegelungsvorrichtung:

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung

D. Prüfstecker

Der Prüfstecker muss gemäß den einschlägigen Normblättern fein geschliffene Kontakte aus gehärtetem Stahl aufweisen, deren Oberflächenrauheit über ihre aktive Länge 0,8 µm nicht überschreitet und die im Nennabstand mit einer Toleranz von ±0,05 mm angeordnet sind.

Die Abmessung der Steckerstifte oder der Abstand zwischen den Kontaktflächen für andere Arten von Steckerstiften muss den Mindestabmessungen gemäß den einschlägigen Normblättern mit einer Toleranz von+0,010mm

Die Prüfstecker sind nicht im Lieferumfang dieses Prüfgeräts enthalten. Bitte verwenden Sie die vom Kunden separat bestellten Prüfstecker wie folgt:

Tabelle 3

Nr.: Norm Abbildungs-Nr.: Name menge
1 IEC62196-2/Ed.3/CDV © IEC(E) NORMBLATT 2-Ilf Blatt 1 Prüfung - FAHRZEUG-EINLASS:  63 A, 480 V DREIPHASIG ODER 70 A, 250 V EINFASIG 1
2 IEC62196-3/Ed.2/CDV © IEC(E) NORMBLATT 3-Iva FAHRZEUG-EINLASS MODI 2, 3 UND 4 Blatt 2 Prüfung FAHRZEUG-EINLASS   1

Für Abbildung 13 Prüfung
IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung


Für Abbildung 14 Prüfung

IEC 62196-1 EV Prüfgerät zur Überprüfung der Zugkraft und der Verriegelung
