IEC 62196-3 Prüfgerät für die Auszugskraft von EV-Ladepistolen für EV-Steckverbinder-Einsteckprüfung

Zugkraftprüfgerät für EV-Ladestecker gemäß IEC 62196-3 für Steckkraftprüfung von EV-Steckverbindern

Produktübersicht

Das Zugkraftprüfgerät SNQC1013A entspricht der IEC 62196-3:2026 Klausel 16.16 und wurde speziell für die Überprüfung der Steck- und Zugkraftleistung von EV-Ladeschnittstellen entwickelt.

Das Design von EV-Ladeschnittstellen erfordert eine bequeme Handhabung des Ladesteckers. Dieses Prüfgerät verifiziert, ob die maximale Steckkraft beim Einstecken des Ladesteckers in die Fahrzeugbuchse die spezifizierten Grenzwerte des Standards einhält.

Während des Steckkrafttests: Montieren Sie den Ladestecker vertikal nach unten, legen Sie die standardmäßig spezifizierte Hauptgewichtseinheit auf den Ladestecker. Lassen Sie das 0,8 kg schwere Zusatzgewicht aus 5 cm Höhe frei fallen und auf die Hauptgewichtseinheit aufschlagen. Nach dem Aufprall muss der Ladestecker vollständig in die Buchse eingefahren sein und die erforderliche Kontaktposition erreichen.

Weit verbreitet für Steckkrafttests von AC- und DC-EV-Ladesteckern, mechanische Leistungstests von EV-Ladesteckverbindern, Konformitätsprüfungen von IEC 62196-Ladesteckstellen, Qualitätsinspektionslabore für neue Energiefahrzeugteile.

Arbeitsprinzip

Dieses Prüfgerät simuliert die tatsächlichen Betriebsbedingungen des Einsteckens von EV-Ladesteckern. Durch die Anwendung einer statischen Hauptgewichtslast plus einer Stoßlast durch ein frei fallendes Zusatzgewicht reproduziert es das reale Einsteck-Szenario der Ladestecker- und Buchsenbaugruppe. Die Echtzeit-Kraftwertüberwachung zeichnet die Steckkraft auf, um zu beurteilen, ob der Ladesteckverbinder unter Standardlastbedingungen vollständig sitzen kann, und verifiziert die Rationalität der mechanischen Struktur der Ladeschnittstelle.

Technische Parameter:

Produktmerkmale

1. Normkonformität: Vollständige Einhaltung der IEC 62196-3:2026 Klausel 16.16, erfüllt die Anforderungen für Steckkraftzertifizierungstests von EV-Ladesteckverbindern.

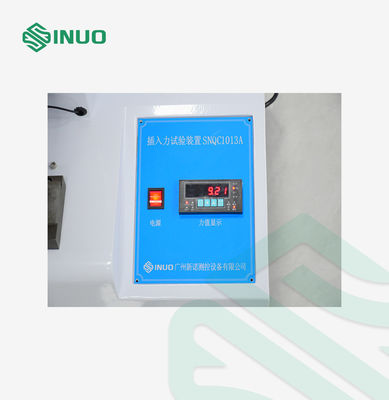

2. Echtzeit-Kraftüberwachung: Nimmt einen Pulsdrucksensor in Verbindung mit einem Anzeigegerät an, visuelle und sofortige Anzeige der Kraftdaten.
3. Präzisionspositionierungsstruktur: Ausgestattet mit Präzisionsschlitten und langem linearem Führungslager, gewährleistet eine stabile Anfangspositionierung während des Stecktests.
4. Verstellbare Ladestecker-Befestigung: Klemmgriff-Design, winkelverstellbar, hält den Stecker während des Tests vertikal nach unten.

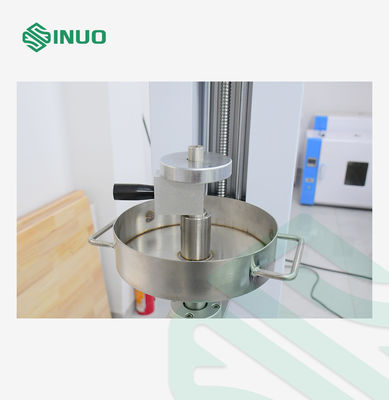

5. Flexible Gewichtskombination: Konfigurierte Standard-Hauptgewichte für AC/DC-Ladestecker, abgestimmt mit 10 kg Stahlkugeln zur Feinabstimmung des Gewichts, um unterschiedliche Testanforderungen zu erfüllen.
6. Manuelles Betriebssystem: Manuelles Heben, manuelles Fallenlassen des Zusatzgewichts, einfache Bedienung, geringe Ausfallrate, geeignet für routinemäßige Konformitätstests im Labor.
