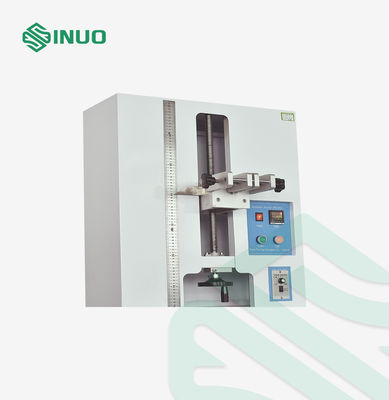

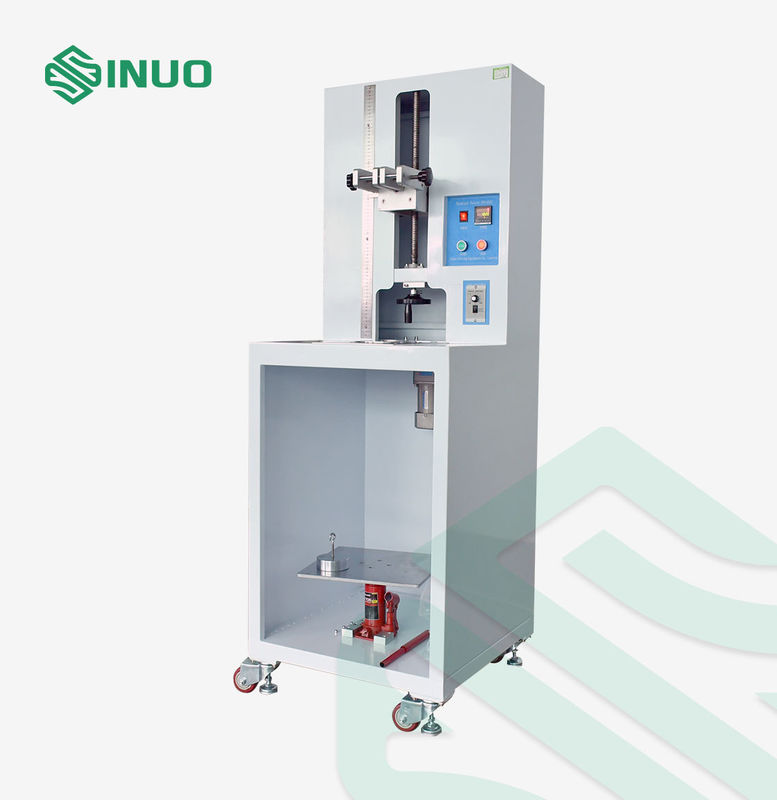

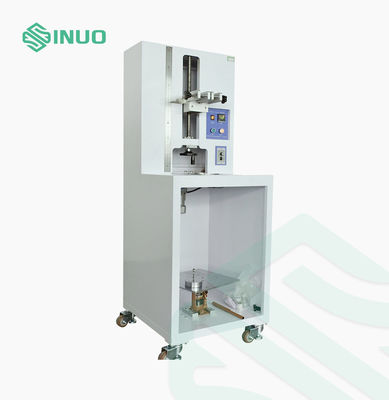

IEC 62196 Endgerät für mechanische Prüfungen

Produktinformationen

Diese Prüfmaschine entspricht IEC 62196-3:2026, Abschnitt 13, IEC 62196-1:2022, Abschnitt 13.3.1 Abbildung 12, Tabelle 5.

Diese Übereinstimmung dient dazu, zu beurteilen, ob die Konstruktion und die Struktur der Schraubschraubendecke der Anforderung entspricht, daß der Draht nicht übermäßig beschädigt wird.Es wird auch verwendet, um zu überprüfen, ob das Klemmschraubterminal die Belastung während des normalen Gebrauchsprozesses aushalten kann.

Die Prüfzeiten können vor der Prüfung vorgegeben werden, und die Konformität stoppt automatisch mit dem Alarm, wenn die Prüfzeiten erreicht sind.

Wesentliche Merkmale

• mit einer Leistung von mehr als 1000 W und
• Anwendbar für die Bewertung von Ladeanschlüssen für Elektrofahrzeuge
• Unterstützt die Anforderungen der IEC 62196-Terminalprüfung
• Prüfgeschwindigkeit: 10 ± 2 R/min
• Drehdurchmesser: 75 mm
• Einstellbare Prüfhöhe: 260×660 mm
• Prüfzyklen bis 9999
• Auswechselbare Buschlöcher für verschiedene Kabelgrößen
• Konfigurierbare Prüfgewichte von 0,4 ∼ 70,3 kg
• Automatisches Anhalten und Alarm nach vorgegebenen Zyklen
• Handgeführter Hubwagen zur Erleichterung des Umgangs mit schweren Gewichten

Mechanische Prüfmethode

Die Prüfprobe wird an der Befestigungsanlage befestigt und zusammen mit der angegebenen Prüflast einer kontrollierten Drehbewegung unterzogen.

Die verstellbareAusstattung der Busche und der Masseermöglicht die Bewertung verschiedener End- und Leiterkombinationen unter entsprechenden mechanischen Belastungsbedingungen.

Dies hilft bei der Beurteilung:

• Endmechanische Festigkeit
• Haltbarkeit der Klemmschraube
• Schutz des Leiters vor übermäßigen Schäden
• Widerstandsfähigkeit gegen mechanische Belastungen im normalen Betrieb
• Strukturelle Zuverlässigkeit der elektrischen Ladeanschlussgeräte

Technische Parameter

Die Bus- und Massenkonfiguration ist wie folgt:
