Prüfinhalte

a) Bruchstrom und Kapazität;
b) Normalbetrieb

Prüfmusterbereich

AC- und DC-Ladestecker

Prüfstation

Einzelstation

Elektrische Steuerungsmethode

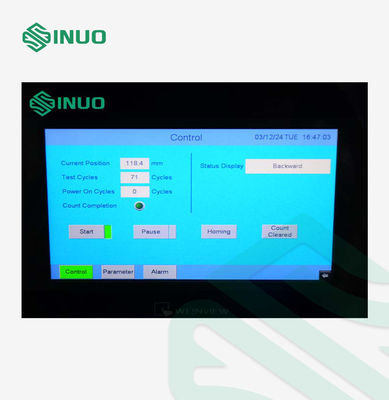

Mitsubishi SPS intelligente integrierte Steuerung, 7-Zoll-Farb-Mensch-Maschine-Touchscreen-Bedienung

Betriebsmodus

Manuelle oder programmgesteuerte Bedienung

Funktion

Es verfügt über die Funktion zur Simulation des Normalbetriebs der Ladeschnittstelle, die den Einsteck- und Ausziehvorgang der Ladeschnittstelle realisieren kann. Es verfügt auch über die programmierbare Einstellung von Prüfgeschwindigkeit, Prüfzeit und Prüfzyklen.

Antriebsmodus

Der Servomotor treibt die Einsteck- und Ausziehbewegungen sowie die Dreh- und Flüssigkeitsbenetzungsbewegungen an, und der Hilfszylinder realisiert das Öffnen und Schließen des Schalterverriegelungsmechanismus.

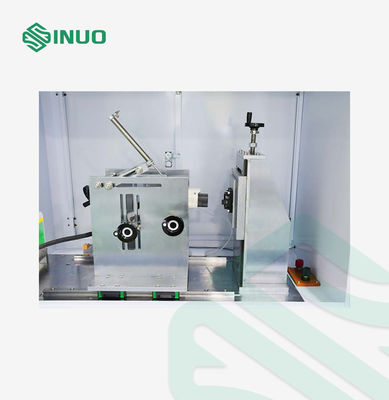

Musterhalterung und Klemmmethode

Mechanische Klemmung, X/Y/Z dreidimensionale verstellbare Klemme, einstellbare Klemmposition, Universal-Klemme geeignet für nationale Standards, amerikanische Standards, europäische Standards AC/DC-Ladeschnittstellen


Automatische Kippung

Ausgestattet mit einem automatischen Kippmechanismus an der Ladesteckerhalterung, der um 90° gekippt werden kann. Die Kipphaltezeit kann im Bereich (0 ~ 600) s beliebig eingestellt werden.

Anzahl der Prüfungen

0~999999 Zyklen, kann voreingestellt werden, stoppt automatisch, wenn die Zählung den eingestellten Wert erreicht

Bruchstrom-Einschaltdauer

1-999,9s, kann voreingestellt werden (die Norm schreibt vor, dass der elektrische Kontakt nicht länger als 4s und nicht kürzer als 2s aufrechterhalten werden sollte)

Einsteck- und Ausziehrate

0-10 Zyklen/min, kann voreingestellt werden (3,75 Zyklen/min, 7,5 Hübe/min)

Prüfhub

0-150mm, kann voreingestellt werden (der Abstand zwischen dem Prüfstecker und der Prüfbuchse beträgt ≥50mm)

Prüfgeschwindigkeit

0-1100mm/s kann direkt auf dem Touchscreen voreingestellt werden

Kraftwertanzeige

Ausgestattet mit einem Kraftsensor im Bereich von 50 kg, der den Kraftwert in Echtzeit überwachen, eine Kraft-Zeit-Kurve erstellen, die maximale Einsteck- und Auszugskraft anzeigen und den aktuellen Kraftwert anzeigen kann, Kraftwertbereich (0 ~ 500) N

Verriegelungsmechanismus

Es verfügt über die Funktion, den mechanischen Verriegelungsmechanismus automatisch zu betätigen, um normale Betriebsbedingungen zu simulieren.

Lösungsbehälter

Ausgestattet mit einem Lösungsbehälter, der die simulierte Lösung für Salz und Staubwasser gemäß IEC 62196-1:2022 Klausel 23.3.2 aufnehmen kann. Bitte beachten Sie, dass die Lösung vom Benutzer vorbereitet werden muss.

Anforderungen an die Lösungsdippung

Die Anzahl der Dippungen, die Dippzeit, die Trocknungszeit, die Einsteck- und Ausziehzyklen sowie die Zykluszeiten können eingestellt werden.

Last

Extern, kann mit SN2217-480V250A arbeiten

Erkennungsfunktion

Wenn die Last angeschlossen ist, kann sie einen Stromunterbrechungsalarm realisieren und die aktuelle Anzahl aufzeichnen.

Sicherheitsschutz

Erdungsschutz, Kurzschlussschutz, Überlastschutz
