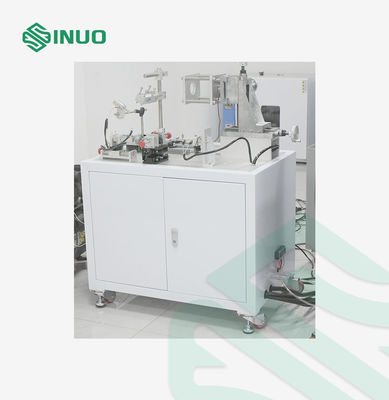

IEC 62196 EV-Stecker Prüfgerät für elektronische Verriegelung Lebensdauerprüfgerät für Ladeanschlüsse

IEC 62196 EV-Stecker Prüfgerät für elektronische Verriegelung Lebensdauerprüfgerät für Ladeanschlüsse

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 SÄTZE PRO MONAT

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Polaritätsumwandlung:

Automatische SPS-Umschaltung 1 s nach elektronischer Sperrrückmeldung

Vorwärtsleitung:

0–5000 ms einstellbar, Auflösung ≤1 ms

Umgekehrte Leitung:

0–5000 ms einstellbar, Auflösung ≤1 ms

Fehlerurteil:

Signalrückmeldungsüberwachung mit automatischer Fehlerabschaltung

Prüffunktion:

Ausgestattet mit einer elektronischen Schlosstestfunktion vom Typ Schubstange

Betriebsmodus:

Manuelle oder programmbestimmte Bedienung

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 SÄTZE PRO MONAT

Hervorheben:

IEC 62196 EV-Stecker Lebensdauerprüfgerät

Prüfgerät für EV-Ladeanschlüsse

Prüfgerät für elektronische Verriegelungen für EV

Beschreibung des Produkts

IEC 62196 Elektrofahrzeug Stecker elektrische Sperrmaschine Ladekonnektor Lebenszyklus Tester

Produktübersicht

Die Prüfmaschine für die elektronische Sperrung von Elektrofahrzeugladeanschlüssen ist so konzipiert, dass die mechanische Festigkeit, Haltbarkeit und Betriebssicherheit elektronischer Sperrvorrichtungen, die in Elektrofahrzeugladeanschlüssen verwendet werden, bewertet werden.mit einer Leistung von mehr als 100 W.
Es kombiniert mechanische Kraftbelastung, Bewegungsmessung, elektrische Steuerung und Signalüberwachung, um verschiedene Betriebsbedingungen eines elektronischen Schlosses zu simulieren.
Das servo-getriebene System sorgt für eine präzise und wiederholbare Bewegung, während die Mitsubishi PLC und der 7-Zoll-Touchscreen HMI eine einfache Programmierung von Prüfkraft, Schlag, Timing und Zyklenzahlen ermöglichen.

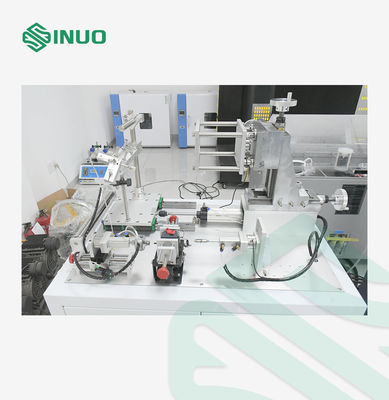

IEC 62196 EV-Stecker Prüfgerät für elektronische Verriegelung Lebensdauerprüfgerät für Ladeanschlüsse

Haupttests

Normalbetrieb des elektronischen Schlosses und Prüfung der Lebensdauer
Manuelle Notfallentsperrungsprüfung
Prüfung der Lebensdauer eines elektronischen Schlosses unter extremen Bedingungen
Prüfung der Strukturfestigkeit
Prüfung der Zug- und Kompressionskraft der Verriegelungsstange
Überwachung des Sperr-/Entsperrsignals
Elektrische Polaritätsumwandlung und Steuerung der Lastströmung
Automatische Fehlererkennung und Testschaltung

Technische Spezifikation

Prüfobjekte	a) Prüfung des normalen Betriebs (Nutzungsdauer) der elektronischen Sperrvorrichtung b) Manuelle Notfallentsperrungsprüfung der elektronischen Sperrvorrichtung c) Lebensdauer der elektronischen Sperrvorrichtung unter extremen Bedingungen d) Strukturfestigkeitsprüfung der elektronischen Sperrvorrichtung
Arbeitsplatz	Einzelne Station
Elektrische Steuerung	Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb
Betriebsmodus	Manuelle oder programmbestimmte Bedienung
Einrichtung	a) Erfüllung der Anforderungen an eine unabhängige elektronische Verriegelungseinrichtung oder eine universelle Einrichtung; b) Erfüllen der Anforderungen der nationalen Norm, der amerikanischen Norm, der europäischen Norm AC und DC-Ladeoberfläche
Prüffunktion	Ausgerüstet mit einer elektronischen Sperrprüffunktion vom Typ Schubstange
Entriegelung der elektronischen Sperrvorrichtung	Es ist in der Lage, die elektronische Sperrvorrichtung manuell zu entsperren und hat einen elektronisch gesteuerten automatischen Betriebsmodus.Es ist so programmiert, dass es den Anforderungen an den normalen Betrieb (Nutzungsdauer) der elektronischen Schließvorrichtung entspricht.. Die erforderliche Entriegelungskraft entspricht (0~50) N. Der Anzeigefehler beträgt ≤±0,5% F.S. und die Auflösung ≤0,1 N.
Kraft der elektronischen Sperrvorrichtung	Ausgerüstet mit einer Kraftanlage für den Verriegelungsstabmechanismus der elektronischen Verriegelungsvorrichtung. Die Kraftanlage kann das Ende des Verriegelungsstabes klemmen und axalen Schub oder Spannung ausüben.Der Kraftmessbereich muss (0~50) N erreichen.Der Indikationsfehler beträgt ≤ ± 0,5% F.S. und die Auflösung ≤ 0,1 N. Die Kraftgeschwindigkeit kann angepasst und der Kraftwert konstant gehalten werden.Die Kraftanlage kann die Verschiebung des Kraftträgerteils und den Stand der Verriegelungsstange messenDer Messbereich der Verschiebung entspricht (0~50) mm. Der Anzeigefehler beträgt ≤±0,02 mm und die Auflösung ≤0,01 mm.
Umwandlung der Polarität	Das PLC-Programm schaltet automatisch ab, und es schaltet nach der Überwachung des elektronischen Sperrstatus-Feedbacks.
Schalter-Stromversorgung	(0~24) VDC ist einstellbar, die Spannungsgenauigkeit ist besser als 0,5 und die Auflösung ≤ 0,1 V.
Vorwärtsleitung	(0~5000) ms kann willkürlich eingestellt werden und die Auflösung beträgt ≤1 ms.
Umgekehrte Leitung	(0~5000) ms kann willkürlich eingestellt werden und die Auflösung beträgt ≤1 ms.
Intervallzeit	Kann willkürlich im Bereich von (0~200) s eingestellt werden. Auflösung ≤1 s. 1-200mA einstellbar, belastungströmung koordiniert.
Funktion	Konfiguration mit 1-200mA verstellbarem Laststrom. Ausgestattet mit einer Überwachungseinrichtung zur Rückmeldung des Freischalt-/Sperrsignals des elektronischen Schlosses. Registriert den An- und Ausschaltstatus und die Anzahl der Signale.
Fehlentscheidung	Eingebautes Signal-Rückkopplungs-Gutachten, automatisches Herunterfahren bei Anomalien.
Anzahl der Prüfungen	(0~99999) Zeiten können beliebig festgelegt werden.
Sicherheitsschutz	Bodenschutz, Kurzschlussschutz, Überlastschutz.
Stromversorgung	Stromversorgung: AC380V ± 10%/50-60Hz, 5 kW
Abmessungen und Gewicht der Ausrüstung	Abmessungen: etwa W1000D900H1400mm; Gewicht: etwa 200kg

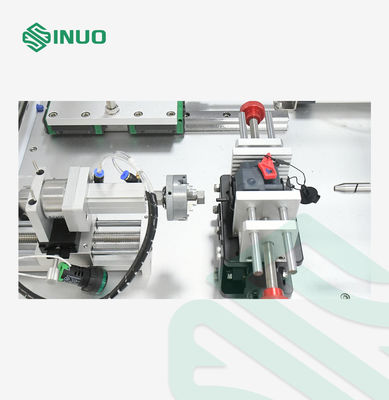

Flexible Einbauten

Die Eine dreiachsige einstellbare Befestigungsanlage ermöglicht es dem Prüfer, verschiedene EV-Ladesteckverbinderstrukturen einzusetzen.

mit einer Leistung von mehr als 50 W und
Unterstützt universelle Leuchtenkonfigurationen
Anwendbar für Wechselstrom- und Gleichstromladeoberflächen
Einstellbar für verschiedene Probenpositionen und -abmessungen
geeignet für mehrere EV-Anschlussmodelle

Dies macht die Ausrüstung praktisch für die Forschung und Entwicklung von Elektrofahrzeuganschlüssen, die Qualitätskontrolle der Produktion und die Labortestung.

Programmierbare Zyklusprüfung

Der elektronische Sperrprüfer unterstützt bis zu99,999 programmierbare Prüfzyklen.
Die Betreiber können vordefinieren:

Nummer des Prüfzyklus
Kraft und Bewegungsbedingungen
Vorwärts-/Rückwärtsleitung
Intervallzeit
Laststrom
Rückkopplungsbedingungen für elektrische Schlösser

Während der Prüfung überwacht die SPS das Sperr-/Entriegelungssignal und kann die Maschine automatisch stoppen, wenn ein abnormaler Zustand festgestellt wird.

Anwendungsbereiche

geeignet für die Prüfung der Zuverlässigkeit und Haltbarkeit von

Elektrofahrzeug-Ladestecker
Elektrofahrzeugladekonnektoren
Elektrokopplungen
Wechselstromladeoberflächen
Gleichstromladeoberflächen
Elektronische Verriegelungsvorrichtungen
Industrieanschlüsse und Steckdosen
Elektrische Zubehörteile mit elektronischem Sperrmechanismus

Typische Benutzer:EVSE-Hersteller, Hersteller von Ladeanschlüssen, elektrische Prüflabore, Zertifizierungslabore und Produktentwicklungsteams.

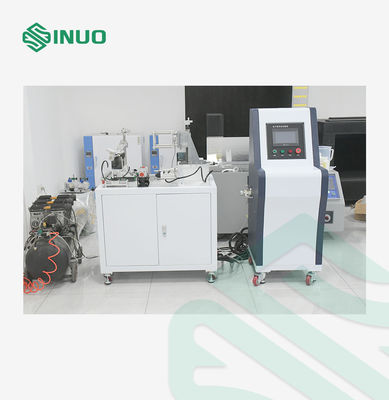

IEC 62196 EV-Stecker Prüfgerät für elektronische Verriegelung Lebensdauerprüfgerät für Ladeanschlüsse
