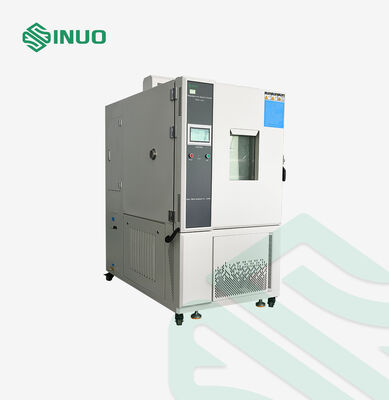

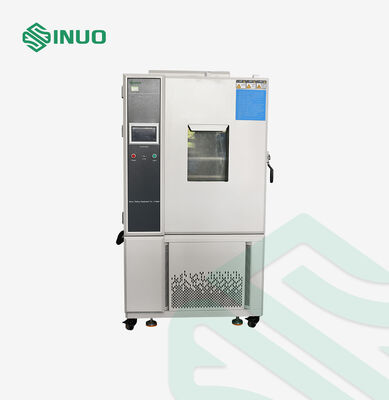

Explosionsgeschützte Klimakammer nach IEC 60068-2-1 für Temperatur- und Feuchtigkeitsprüfungen

Steuerung und Betrieb

Intelligentes Steuerungssystem mit PLC und Touchscreen

Größe der Kammer

Innengröße

Außengröße

1000*1000*1000 mm

1250*2150*1950 mm

Temperaturbereich

-70 °C ~ +150 °C

Luftfeuchtigkeit

20%~98%RH

(Temperatur: 20°C~85°C, beziehen Sie sich auf das Temperatur- und Luftfeuchtigkeitskontrollierbare Bereichsdiagramm, keine aktive Wärmebelastung)

Temperaturschwankungen

±0,5°C

Schwankungen der Luftfeuchtigkeit

≤ 2,5%

Abweichung der Temperatur

≤ ± 2,0°C

Abweichung der Luftfeuchtigkeit

≤ ± 3%

Erwärmungsrate

-70°C→+150°C ≤2-3°C/min Durchschnittliche Belastungsfreiheit

Abkühlrate

+150°C→-70°C ≤1°C/min Durchschnittliche Belastungsfreiheit

Lastzustand

Keine

Arbeitsgeräusch

Ein Geräuschpegel≤70 dB (A)

(In einem schalldichten Raum mit einer Umgebungstemperatur von 25°C und einem geringen Echo gemessen.Jeder Prüfpunkt befindet sich 1 Meter horizontal von der Geräuschquelle entfernt und 1 Meter über dem Boden(Siehe unten.)

Struktur des Isolationsgehäuses

1Außenwandmaterial: A3-Blattbeschichtung.

2. Innenwandmaterial: gebürstete Edelstahlplatte SUS#304.

3- Wärmedämmungsmaterial der Kammer: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

4- Material zur Isolierung der Kammertür: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

Stärke der Bodenstruktur

Gewichtskapazität der Spur am Boden der Prüfkammer: ≤ 100 kg/m2 (Last)

Klimaanlage-Kanal

1- Centrifugalventilatoren mit langen Achsen aus Edelstahl: 4 Sätze/90 W.

2- Ventilator, Heizung, Verdampfer (auch Entfeuchter), Entwässerungseinrichtung, Druckbalanceanschluss, einstellbarer Luftdeflector, Temperatursensor

Standardkonfiguration der Prüfkammer

1Beobachtungsfenster: 400x600x40 mm 3-schichtiges Vakuumgehärtetes Glas

2. Flach eingebettete Griffe

3. Türscharniere: SUS # 304 eingeführte Scharniere

4. Energieeinsparlampe in der Kammer

5.Blei-Loch: φ100 mm 1 Stück

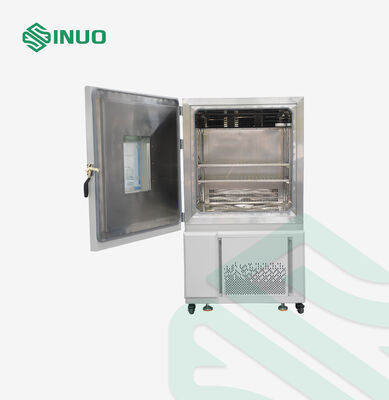

Tür der Kammer

1. Die Einstückstür öffnet sich nach außen, das Scharnier auf der linken Seite und der Griff auf der rechten Seite (wenn die Box nach vorne gerichtet ist).

2Ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Wärme ausgestattet, um Kondensation zu verhindern.und der sichtbare Bereich des Isolierglasbeobachtungsfensters (W400×H600mm). Der Türrahmen ist mit einer elektrischen Antikondensationsheizung ausgestattet.

Explosionssichere Druckentlastungsanlage

Die Ausrüstung ist mit einem explosionssicheren Druckentlastungsanschluss auf der linken Seite mit den Abmessungen 300 mm × 300 mm ausgestattet. Ist der innere Druck der Kammer ≥ 0,104 MPa,Der Druckentlastungsanschluss wird automatisch geöffnet..

Explosionssichere Kette

Explosionssicheres Fenster

Steuerungspaneel

Steuerung mit 7-Zoll-Display, Temperatur- (Feuchtigkeit) -Kontroll-Display, Bedienungslicht und Beleuchtungsknopf.

Maschinenraum

Kühleinheit, Kompressorwasserbehälter, Druckentlastungsanlage, Heizungsanlage

Stromverteilschrank

Verteilplatte, Kühlventilator, Hauptstromschalter, Transformator, Zwischenrelais, Zeitrelais, Festkörperrelais, Wechselstromkontakter, Schaltkreis

Heizgerät

1Elektrische Heizung aus Edelstahl mit Flossen-Kühlerform

2. Heizungssteuerungsmethode: SSR (Solid State Relay) berührungsfreie Gleichzeitimpulsbreitenmodulation

3Heizleistung: ca. 4 kW

Loch im Stromkabel

Auf der Rückseite der Kammer
