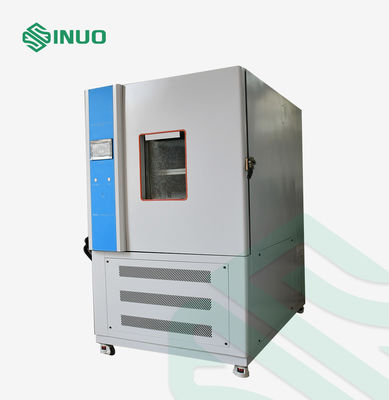

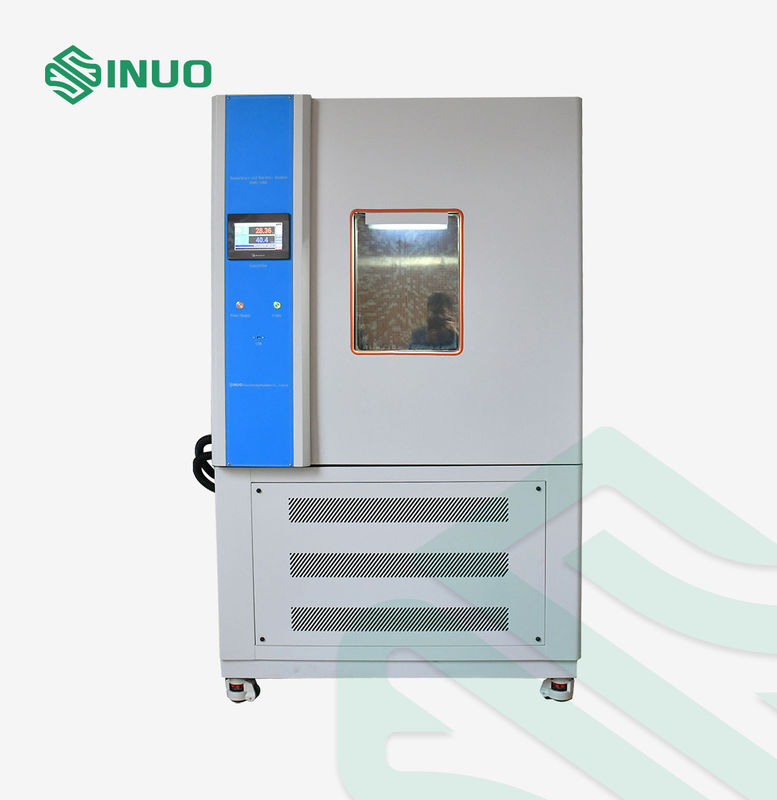

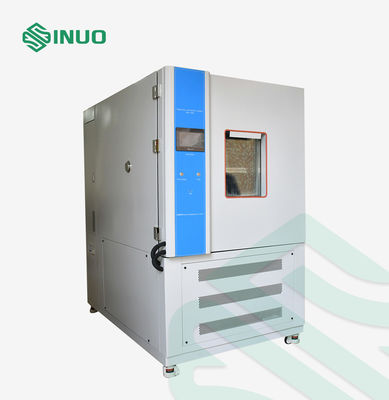

IEC 60068 Temperatur-Feuchte-Prüfkammer -70°C bis +150°C Umwelttest

IEC 60068 Temperatur-Feuchte-Prüfkammer -70°C bis +150°C Umwelttest

Markenbezeichnung:	Sinuo
Modellnummer:	SN881-1000L
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 SÄTZE PRO MONAT

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Innere Größe:

1000*1000*1000 mm

Äußere Größe:

1280*2150*2050 mm

Temperaturbereich:

-70 °C ~ +150 °C

Luftfeuchtigkeitsbereich:

20%~98%RH

Heizrate:

≧2-3°C/min

Kühlrate:

¥1°C/min, durchschnittlich ohne Last

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 SÄTZE PRO MONAT

Hervorheben:

-70 °C bis +150 °C Temperatur-Feuchtigkeits-Testkammer

Umwelttestkammer für 20 % bis 98 % relative Luftfeuchtigkeit

1000×1000×1000 mm Klimaprüfkammer

Beschreibung des Produkts

IEC 60068 Temperaturschrank für Feuchtetests -70°C bis +150°C Umweltprüfung

Der Temperaturschrank für Feuchtetests ist für die Zuverlässigkeitsprüfung von elektronischen Bauteilen, Elektroprodukten, Haushaltsgeräten, Kunststoffen, Rohmaterialien und anderen Industrieprodukten unter Umweltbedingungen konzipiert.

Er bietet kontrollierte Hochtemperatur-, Niedertemperatur- und Feuchteprüfbedingungen zur Bewertung der Produktleistung und -zuverlässigkeit während Lagerung, Transport und Umwelteinwirkung. Mit einem programmierbaren Temperatur- und Feuchtigkeitsregelsystem kann die Kammer sowohl konstante als auch zyklische Umwelttests durchführen.

Die Kammer eignet sich für Anwendungen wie Kälteprüfungen, Trockenhitzeprüfungen, Prüfungen bei konstanter feuchter Hitze und zyklische Prüfungen bei feuchter Hitze und ist somit eine praktische Lösung für Produktentwicklung, Qualitätskontrolle, Zuverlässigkeitslabore und Konformitätsprüfungen.

IEC 60068 Temperatur-Feuchte-Prüfkammer -70°C bis +150°C Umwelttest

Hauptmerkmale

Großer Temperaturbereich von -70°C bis +150°C
Feuchtigkeitsregelbereich von 20% bis 98% RH
Arbeitskammer 1000 x 1000 x 1000 mm
7-Zoll-Farbtouchscreen mit programmierbarer Steuerung
Unterstützt Temperatur- und Feuchteprüfprogramme
Bis zu 120 programmierbare Programmordner
Bis zu 12.000 programmierbare Segmente
Echtzeit-Anzeige von Temperatur- und Feuchtigkeitskurven
RS-232 / RS-485 Kommunikationsschnittstelle
Automatische Anpassung der Kühlleistung
Luftgekühlte mechanische Kompressionskälteanlage
Mehrere Sicherheitsfunktionen
50 mm Durchmesser Kabeldurchführung
Anpassbare Position und Anzahl der Durchführungslöcher
Betriebsschnittstelle Englisch/Chinesisch

Anwendbare Normen

Die Umweltkammer ist für Prüfverfahren gemäß den folgenden IEC 60068 Umweltprüfnormen konzipiert:

Norm	Prüfverfahren	Anwendung
IEC 60068-2-1:2007	Prüfung A – Kälte	Prüfung von Umwelteinflüssen bei niedrigen Temperaturen
IEC 60068-2-2:2007	Prüfung B – Trockene Hitze	Prüfung von Umwelteinflüssen bei hoher trockener Hitze
IEC 60068-2-30:2005	Prüfung Db – Feuchte Hitze, zyklisch	Zyklische Temperatur- und Feuchteprüfungen
IEC 60068-2-78:2012	Prüfung Cab – Feuchte Hitze, konstant	Prüfung von Umwelteinflüssen bei konstanter Feuchte

Technische Parameter

Steuerung & Bedienung	Intelligentes Steuerungs- und Touchscreen-System mit SPS
Kammergröße	Innenmaße	Außenmaße
	100010001000 mm	128021502050 mm
Temperaturbereich	-70 °C ~+150 °C
Feuchtebereich	20%～98% RH (Temperatur: 20°C～85°C, siehe Diagramm des steuerbaren Temperatur- und Feuchtebereichs, keine aktive Wärmelast)
Temperaturschwankung	±0,5°C
Feuchteschwankung	≤2,5%
Temperaturabweichung	≤±2,0°C
Feuchteabweichung	≤±3%
Aufheizrate	≥2-3°C/min
Abkühlrate	≥1°C/min, Durchschnitt ohne Last
Lastbedingung	Keine
Betriebsgeräusch	A-Schallpegel ≤70dB(A) (Gemessen in einem schallisolierten Raum mit einer Umgebungstemperatur von 25°C und geringem Echo. Unter Verwendung der A-Bewertung wird der Durchschnitt von 9 Punkten gemessen. Jeder Messpunkt ist 1 Meter horizontal vom Geräuschursprung und 1 Meter über dem Boden entfernt.)
Strukturelle Merkmale
Isolierte Gehäusestruktur	1. Außenwandmaterial: A3-Platte, gesprüht. 2. Innenwandmaterial: gebürstete Edelstahlplatte SUS_304. 3. Kammer-Wärmedämmmaterial: 100 mm hochtemperaturbeständiger starrer Polyurethanschaum. 4. Kammertür-Dämmmaterial: 100 mm hochtemperaturbeständiger starrer Polyurethanschaum.
Bodenstrukturfestigkeit	Gewichtskapazität der Laufschiene am Boden der Prüfkammer: ≤100Kg/m² (Last)
Klimakanal	1. Edelstahl-Langachsen-Radialventilatoren: 2 Sätze/90W. 2. Lüfter, Heizung, Verdampfer (auch Luftentfeuchter), Entwässerungsvorrichtung, Druckausgleichsöffnung, verstellbarer Luftleitblech, Temperatursensor

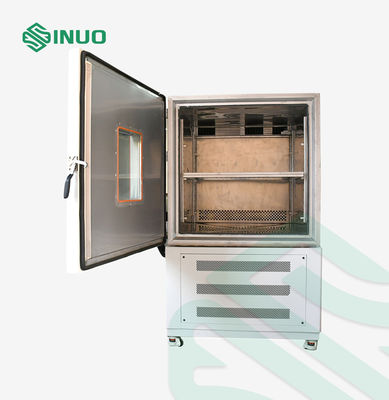

Standardkonfiguration der Prüfkammer	1. Sichtfenster: 400x600x40mm 3-Schicht-Vakuum-Hartglas 2. Flache Einsteckgriffe 3. Türscharniere: SUS #304 importierte Scharniere 4. Energiesparlampe im Inneren der Kammer 5. Durchführung: Ø50mm 1 Stück
Kammertür	1. Die einteilige Tür öffnet nach außen, mit dem Scharnier links und dem Griff rechts (wenn man vor der Box steht). 2. Ausgestattet mit einem Sicherheits-Türverriegelungsmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Heizung zur Kondensationsvermeidung ausgestattet, und der sichtbare Bereich des isolierten Glasfensters (B400×H600mm). Der Türrahmen ist mit einer elektrischen Heizvorrichtung gegen Kondensation ausgestattet.
Bedienfeld	Controller 7-Zoll-Display, Temperatur (Feuchte) Regelungsanzeige, Betriebsanzeigeleuchte und Beleuchtungstaste.
Maschinenraum	Kühleinheit, Kompressor-Wasserauffangschale, Druckentlastungsvorrichtung, Heizvorrichtung
Schaltschrank	Verteilerplatte, Lüfter, Hauptschalter, Transformator, Zwischenrelais, Zeitrelais, Solid-State-Relais, Schütz, Leistungsschalter
Heizung	1. Rippenheizkörper aus Edelstahl 2. Heizungssteuerungsmethode: SSR (Solid State Relay) berührungsloses Pulsweitenmodulation mit gleicher Periode 3. Heizleistung: ca. 4KW
Stromkabeldurchführung	Befindet sich auf der Rückseite der Kammer

Programmierbare Umweltprüfung

Der Controller ermöglicht es Benutzern, komplexe Temperatur- und Feuchtigkeitsprofile für Zuverlässigkeitsprüfungen zu erstellen.

Das System kann anzeigen:

Soll-Temperatur und Ist-Temperatur
Soll-Feuchte und Ist-Feuchte
Aktuelles Programm und Segment
Verbleibende Testzeit
Zyklusnummer
Laufende akkumulierte Zeit
Echtzeit-Temperatur-/Feuchtigkeitskurven
Relais-Betriebsstatus
Gerätefehlerinformationen

Das programmierbare System unterstützt wiederholte Testzyklen und die automatische Fortsetzung nach Stromausfall, was zur Vereinfachung der automatisierten Umweltprüfung für Labore und Produktionsqualitätskontrollabteilungen beiträgt.KühlsystemDie Kammer verwendet ein luftgekühltes mechanisches Kompressionskühlsystem für die Prüfung unter Umgebungsbedingungen bei niedrigen Temperaturen.

Kühlkomponente

KonfigurationKühlmodusLuftgekühlt, mechanische Kompression

Kompressor	Hitachi Scrollkompressor für niedrige Temperaturen
Kompressorkonfiguration	3 PS x 2
Kältemittel	R404A
Verflüssiger	AC&R Aluminium-Rippenverflüssiger
Verdampfer	Kundenspezifischer Wärmetauscher
Wärmetauscher	Hocheffizientes SWEP-Design
Kühlungsregelung	Automatische Anpassung der Kühlleistung
Expansionssystem	Kapazitätsgesteuertes Kühlsystem
Verdampfungskühler	Kupferrohr-Wärmetauscher
Druckregelung	Verdampfungsdruckregelventil
Rückluft	Kompressor-Rückluftkühlkreis
Das Kühlsystem passt die Kühlleistung automatisch an die programmierten Testbedingungen an. Dies hilft, stabile Umgebungsbedingungen aufrechtzuerhalten und gleichzeitig unnötigen Energieverbrauch während des Betriebs zu reduzieren.	Heizsystem
Das Heizsystem verwendet einen Rippenheizkörper aus Edelstahl mit Solid-State-Steuerung.	Parameter

Spezifikation

Heizungstyp

Rippenheizkörper aus Edelstahl

Heizleistung	90 W pro Stück
Steuerungsmethode	SSR berührungslose Pulsweitenmodulation
Temperaturregelung	PID-basierte intelligente Steuerung
Die Heiz- und Kühlsysteme arbeiten zusammen mit dem Feuchtigkeitsregelsystem, um kontrollierte Temperaturzyklen und klimatische Testbedingungen zu liefern.	Luftzirkulationssystem
Die Kammer verwendet Edelstahl-Langachsen-Radialventilatoren, um konditionierte Luft im Arbeitsbereich zu zirkulieren. Das Luftstromsystem ist so konzipiert, dass eine gleichmäßige Verteilung von Temperatur und Feuchtigkeit in der Prüfkammer gefördert wird.	Komponente

SpezifikationUmluftventilatorEdelstahl-Langachsen-Radialventilator

Menge

2 Sätze

Ventilatorleistung	90 W pro Stück
Luftstromkomponenten	Lüfter, Heizung, Verdampfer, Entfeuchtungssystem, Entwässerungssystem
Luftstromregelung	Verstellbares Luftleitblech
Temperaturüberwachung	Temperatursensor
