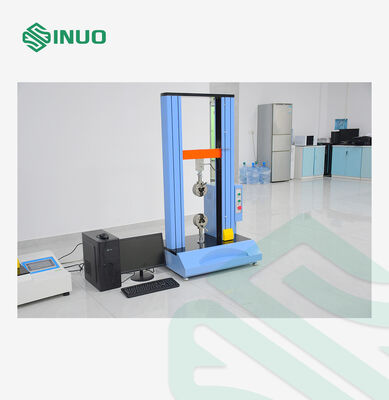

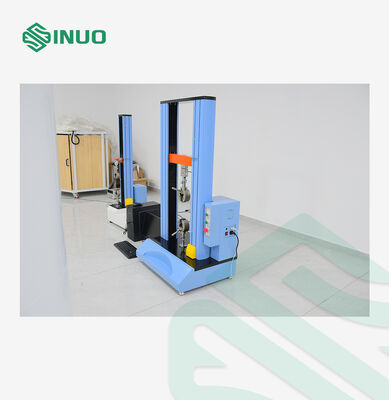

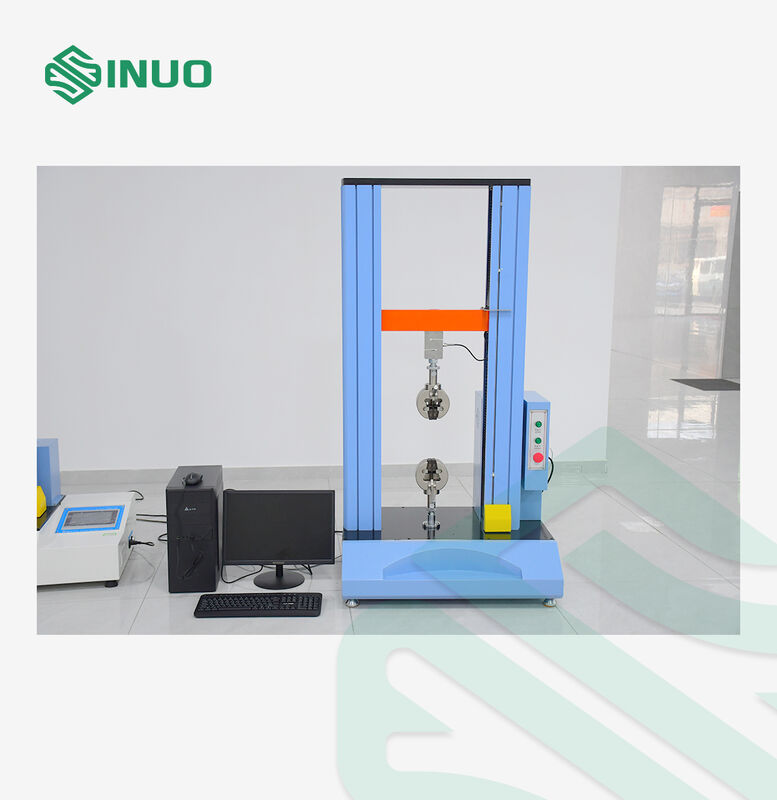

10 kN Universal-Materialprüfmaschine für Zug-, Druck- und Biegeversuche

Produktübersicht:

Diese Maschine verfügt über eine Computersteuerung, die häufig zur Prüfung der mechanischen Eigenschaften verschiedener Materialien verwendet wird. Mit einer speziellen Vorrichtung eignet sie sich auch für alle Arten von Zug-, Druck-, Abisolier-, Scher-, Reiß- und Biegetests (Falten) von Fertigprodukten. Es kann eine Reihe von Daten entsprechend unterschiedlicher Daten drucken, um einen grafischen Ausgabevergleich, eine hohe Steuerungsgenauigkeit und eine einfache Bedienung zu ermöglichen. Modularer Aufbau, vielfältige Zubehörvielfalt, flexible Zusammenstellung.

Hauptmerkmale

Multifunktionale Materialprüfplattform

Ein Prüfrahmen kann für verschiedene mechanische Prüfanwendungen konfiguriert werden, darunter:

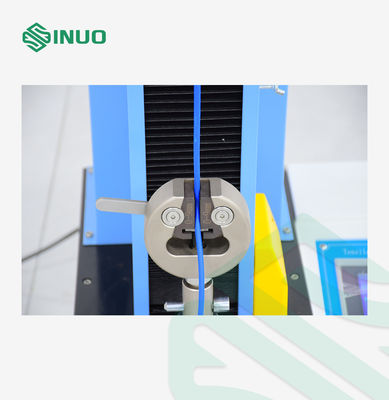

• Zugfestigkeits- und Dehnungsprüfung
• Kompressionstest
• Dreipunkt-Biegeprüfung
• Schertest
• Reißtest
• Schältest
• Pannenprüfung
• Federspannungs- und Druckprüfung
• Statische und dynamische Zyklenprüfung

Das computergestützte Steuerungssystem ermöglicht die Konfiguration von Prüfgeschwindigkeit, Belastungsbedingungen, Bruchbedingungen und Prüfdauer entsprechend der ausgewählten Prüfmethode.

Servoantrieb für stabile Bewegungssteuerung

Das Servomotorsystem sorgt für eine Regelung von Position, Geschwindigkeit und Drehmoment und trägt so dazu bei, während des Tests eine stabile Bewegung aufrechtzuerhalten.

Das Antriebssystem ist für einen reibungslosen Betrieb sowohl bei niedrigen als auch bei hohen Geschwindigkeiten ausgelegt und bietet eine schnelle Reaktion beim Beschleunigen und Abbremsen.

Präzisions-Kugelumlaufspindelgetriebe

Die Maschine verwendet ein taiwanesisches ZPT-Kugelumlaufspindel-Übertragungssystem für präzise und stabile mechanische Bewegungen.

Die Kugelumlaufspindelstruktur sorgt für eine effiziente Kraftübertragung, geringe Reibung und eine gute Wiederholgenauigkeit der Positionierung und eignet sich daher für kontrollierte Zug-, Druck- und Biegetestbewegungen.

Hochgeschwindigkeits-Datenerfassung

Das Steuerungssystem verwendet ein 24-Bit-Analog-Digital-Erfassungsgerät mit einer Abtastrate von bis zu2.000 Messungen pro Sekunde.

Dadurch ist das System in der Lage, schnelle Kraftänderungen während einer Prüfung zu erfassen und hochauflösende Messdaten zu verarbeiten.

Der Wegmessgeber bietet je nach Auslieferungskonfiguration eine Auflösung von bis zu 0,0005 mm.

Flexible Testsoftware

Die mitgelieferte Computersoftware ermöglicht den Testaufbau, die Echtzeitmessung, die Kurvenanalyse und die Berichterstellung.

Benutzer können verschiedene Testprojekte konfigurieren und die erforderlichen Maßeinheiten, Steuerparameter und Ergebniselemente auswählen.

Zu den unterstützten Kurven gehören:

• Last–Verschiebung
• Ladezeit
• Verschiebung–Zeit
• Stress–Beanspruchung
• Dehnungs-Zeit
• Stress–Zeit

Die Software unterstützt auch statistische Berechnungen, einschließlich Mittelwert, Standardabweichung und Variationskoeffizient.

Standard-Testvorrichtungen

Die Universalprüfmaschine kann mit mehreren Wechselvorrichtungen für unterschiedliche mechanische Prüfanwendungen geliefert werden.

Die mitgelieferte Dreipunkt-Biegevorrichtung ist gemäß der für die ISO 178-Prüfung angegebenen Konfiguration ausgelegt.

Zur Verformungsmessung ist in der mitgelieferten Konfiguration auch ein großer Verformungsextensometer enthalten.

Prüf- und Messsoftware

Das Computermess- und Steuerungssystem TM2101 wurde für universelle Materialprüfanwendungen entwickelt.

Es kann für verschiedene Testverfahren konfiguriert werden und unterstützt die Bewertung mechanischer Eigenschaften unter Zug-, Druck-, Biege-, Scher-, Reiß-, Schäl- und Durchstoßbedingungen.

Konfigurationsliste:

★ Herausragende Softwarefunktionen

1. Unterstützt die Umschaltung der englischen und chinesischen Sprachschnittstelle.

2. Unterstützen Sie die funktionale Navigation. Benutzer geben das entsprechende Testfunktionsmodul entsprechend der Navigationsoberfläche ein.

3. Unterstützen Sie alle Arten von Tests der mechanischen Eigenschaften von Metallmaterialien, wie z. B. Zug-, Druck-, Biege-, Scher- und andere Tests von Metall.

4. Unterstützen Sie alle Arten von Tests der mechanischen Eigenschaften nichtmetallischer Materialien, wie z. B. Zementkompression und Biegefestigkeit, Betonkompression, Hartschaumkompression usw.

5. Unterstützt erweiterte Testfunktionen, Benutzer können ihre eigenen Testelemente hinzufügen.

6. Unabhängiges, offenes Testprojekt-Einstellungsmodul, Testprojekte können von technischem Personal eingerichtet werden, Testbetreiber referenzieren Testprojekte, um Tests durchzuführen, wodurch die Anforderungen an das professionelle Niveau der meisten Testbetreiber und die Schwierigkeit der Bedienung erheblich reduziert werden.

7. Teststeuerungsprozessdesign, Benutzer sehen die Teststeuerungsschritte auf einen Blick, umfangreiche Anweisungstypen.

8. Der Name der Testdaten kann geändert und die Reihenfolge der Anzeige der Testdaten angepasst werden, um den speziellen Datenausgabeanforderungen der Benutzer gerecht zu werden.

9. Unterstützt benutzerdefinierte angehängte Testdatenelemente.

10. Unterstützen Sie benutzerdefinierte zusätzliche Teststandards und Testdatenverarbeitung.

11. Unterstützen Sie die statistische Berechnung von Testdaten (Mittelwert, Standardabweichung, Variationskoeffizient).

12. Unterstützungskurvenanalyse;

13. Unterstützen Sie die Rückverfolgbarkeit von Tests.

14. Unterstützt benutzerdefinierte Testberichte mit Word- oder Excel-Tabellen, einfach zu bedienen, einfache Einstellungen, Sie können sie drucken oder in der Vorschau anzeigen.

15. Die Software verfügt über eine Vielzahl von Gerätesicherheits- und Testsicherheitsschutzfunktionen.

16. Detaillierte Software-Hilfedokumentation.

Kontroll- und Sicherheitssystem

Das Gerät kombiniert Softwaresteuerung mit physischen Bedientasten für einen komfortablen Laborbetrieb.

Zu den Sicherheitsfunktionen gehören:

• Nothalt
• Schnelle/langsame Bewegungssteuerung
• Obere und untere Reisegrenzen
• Überlastschutz
• Automatischer Haltepunktstopp
• Software- und Steuergerätebedienung

Die Steuerplatine bietet außerdem mehrere Ein- und Ausgangsschnittstellen zur Systemerweiterung, darunter USB, RS232, RS485, analoge Ein-/Ausgabe- und Encoder-Schnittstellen.
