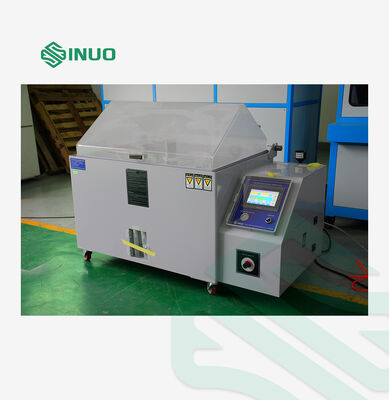

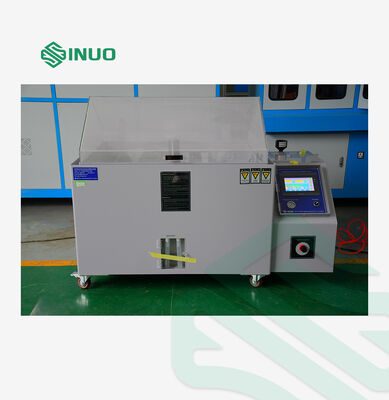

ISO 9227 Säuresalzsprühkammer für NSS-, AASS- und CASS-Korrosionstests

Stromversorgung

Stromversorgungsbedingungen und Stromversorgung

AC 220 V einphasig zweiadrig + Schutzerdung; Zulässiger Spannungsschwankungsbereich ± 10 % V;

Der zulässige Frequenzschwankungsbereich beträgt 50/60 ± 0,5 Hz; TN-S-Netzteil oder TT-Netzteil;

Der Erdungswiderstand des Schutzleiters beträgt weniger als 4 Ω;

Benutzer müssen am Installationsort Luft- oder Leistungsschalter mit entsprechender Kapazität für die Geräte konfigurieren und dieser Schalter muss die Verwendung der Geräte unabhängig steuern.

Leistungsindex

Umgebungsbedingungen nutzen

1. Die Umgebungstemperatur beträgt 5 bis 30 °C und die relative Luftfeuchtigkeit beträgt ≤ 85 % RH;

2. Der Aufstellort muss eben und vibrationsfrei sein;

3. Das Gerät muss von Wärmequellen sowie brennbaren und explosiven Stoffen ferngehalten werden.

4. Der Installationsort darf nicht direktem Sonnenlicht ausgesetzt sein und die Luftzirkulation im Innenbereich muss aufrechterhalten werden.

5. Der Installationsort des Geräts muss sauber sein und darf nicht an Orten mit mehr Staub oder am Staubauslass installiert werden

Temperatur- und Luftfeuchtigkeitsbereich

Labortemperatur: RT~ 50 ℃

Druckzylindertemperatur: RT ~ 63 ℃

Relative Luftfeuchtigkeit ≥ 85 % RH

Heizrate

Labortemperatur RT →+50 ℃ ≤ 60 min

Druckzylindertemperatur RT →+63 ℃ ≤ 60 min

Wichtigste technische Parameter

Temperaturauflösung: 0,1 ℃

Temperaturabweichung: ± 1 ℃

Temperaturgleichmäßigkeit: 2 ℃

Temperaturschwankung: 1 ℃

Sprühvolumen (m1/80 cm2/h) 1,0–2,0 (mindestens 16 Stunden lang sammeln und den Durchschnittswert ermitteln)

Sprühdruck: 1,00 ± 0,01 kgf/cm2

PH-Wert des flüssigen Arzneimittels: neutral 6,0–7,0, sauer 3,0–3,1

PH-Wert der Sprühlösung: neutral 6,5–7,2, sauer 3,1–3,3

Steuerzeit: 1S~9999H kann beliebig eingestellt werden

Hinweis: Der Verlust von Kohlendioxid in der Lösung während des Sprühens kann zu einer Änderung des pH-Werts führen. Die folgenden Methoden können angewendet werden, z. B. das Erhitzen der Lösung auf mehr als 35 °C vor dem Einfüllen in das Testgerät oder die Verwendung von frischem kochendem Wasser zur Herstellung der Lösung, um den Kohlendioxidgehalt in der Lösung zu reduzieren, wodurch eine Änderung des pH-Werts vermieden werden kann. Der Säuretest oder Kupfer-beschleunigte Salzsprühtest dient dazu, den pH-Wert der Sprühlösung sicherzustellen. Stellen Sie den PH-Wert der Lösung auf 2,8 bis 3,0 ein und prüfen Sie, ob die Lösung und/oder der gelöste Stoff die Anforderungen erfüllen.

Testkonformität und Produktimplementierungsstandards

1. Salzsprühtestmethode GB/T2423.17-2008/IEC 60068-2-11-1981

2. ASTM. B117-2009 Salzsprühtest

3. Salzwassersprühtestmethode JIS H8502

4. GB/T10125-2012/ISO 9227-2006 Salzwassersprühtestmethode

5. GB-T5170.8-2008 Inspektionsmethode für Umwelttestgeräte für elektrische und elektronische Produkte – Salzsprühtestgeräte

6. GB-T5170.11-2008 Inspektionsmethode für Prüfgeräte für korrosive Gase

7. ISO9227 Salzsprühtest

8. GB-T10587-2006 Technische Bedingungen für die Salzsprühtestkammer

Strukturmerkmale

Kastenstruktur

Das Labor verwendet importierte PVC-Polyethylenplatten (Südasien, Taiwan) mit einer Dicke von 8 mm und einer Dauertemperatur von 85 °C.

Die Siegelabdeckung des Labors besteht aus importierter Acrylplatte mit einer Dicke von 8 mm.

Die Reagenz-Nachfüllflasche verfügt über eine versteckt angebrachte Wasserstandserkennung, die leicht zu reinigen ist und nicht leicht zu knacken ist.

Der Druckluftzylinder besteht aus einem hochdruckbeständigen Zylinder aus Edelstahl SUS304 #, der die beste Wärmeisolationswirkung aufweist.

Das Testmaterialgestell verfügt über ein ebenes Unterteilungsgestell, mit dem der Winkel des fallenden Nebels und des Beschlagens auf allen Seiten frei eingestellt werden kann. Es werden viele Proben platziert.

Der Verschlussdeckel wird pneumatisch betätigt.

Das Labor ist mit Wasser abgedichtet, um sicherzustellen, dass kein korrosives Gas in die Box austritt.

Die Steuerbox und die Testbox sind integriert und die linken und rechten Strukturen sind einfach zu bedienen.

Die Struktur zur Trennung von Wasser und Strom verhindert wirksam, dass Wasser in den Schaltkasten eindringt und Zubehörteile beschädigt.

Schrankabdeckung

Die Dichtungsabdeckung des Labors besteht aus einer importierten Acrylplatte mit einer Dicke von 8 mm, und die Oberseite ist zu einer 1000-Winkel-Dichtungsabdeckung verarbeitet, die wirksam verhindert, dass während des Tests Kondensat auf die Probenoberfläche tropft und die Testergebnisse beeinträchtigt.

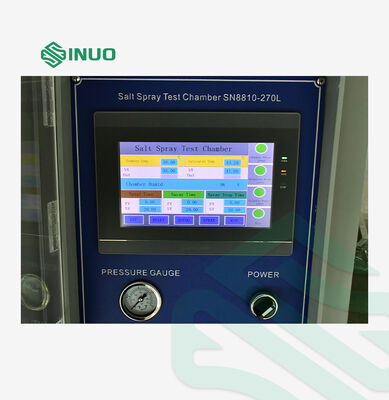

Bedienfeld

Manometer, Hauptschalter.

Schaltschrank für die Stromverteilung

Wasserfüll-Magnetventil, Sprüh-Magnetventil, Antibeschlag-Magnetventil, Stromverteilerplatine, Übertemperaturschutz, Luftsättigungsdruckzylinder, Sprühsteuerventil.

Heizsystem

Der Wasserdampf-Heizmodus wird übernommen, und das PID-Heizrohr aus Titanlegierung steuert die Heizung, um einen Temperaturausgleich zu erreichen.

Wassernachspeisesystem

1. Wasserergänzung für Labor und Druckfass: Manuelle und automatische Wasserergänzungskontrollsysteme können an die automatische Wasserergänzungssteuerung des Leitungswasserrohrs oder den manuellen Doppelwasserergänzungsmodus angeschlossen werden, der einfach zu bedienen ist;

Hinweis: Wenn das Leitungswasser zu viele Verunreinigungen aufweist oder sauer oder alkalisch ist, muss am Wassereinlass ein Filter installiert werden.

2. Wasserzusatz für flüssige Medikamente: Es wird ein großer Wassertank mit verdeckter Innenseite und ein manueller Wasserzusatz verwendet.

Entwässerungssystem

Entwässerungsventil-Steuergerät, manueller Entwässerungsmodus.

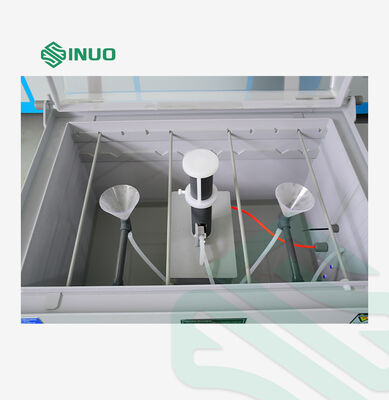

Sprühsystem

Übernehmen Sie das Bernoult-Prinzip, um Salzwasser zu absorbieren und dann mit gleichmäßigem Zerstäubungsgrad zu zerstäuben.

Es gibt kein blockierendes Kristallisationsphänomen, wodurch der Standard kontinuierlicher Tests gewährleistet werden kann.

Düse aus Spezialglas;

Der verstellbare, sich verjüngende Sprühturm kann den Sprühstrahl effektiv verteilen, einen gleichmäßigen Sprühstrahl gewährleisten und die Sprühmenge steuern.

Sprühmodus

Kontinuierlich/intermittierend

Luftversorgungssystem

Der Sprühdruck wird in zwei Stufen um 1 kg/cm2 eingestellt. Zum ersten Mal wird die Druckluft auf 2 kg/cm2 eingestellt und gelangt zum Erhitzen in das gesättigte Fass. Beim zweiten Mal wird der Sprühdruck auf 1 kg/cm2 eingestellt.

Nebelabgasanlage

1. Vollautomatisches, druckausgeglichenes Nebelabsauggerät, das nur mit dem Nebelabsaugrohr verbunden werden muss und den Nebel entsprechend dem Druck in der Box automatisch abgibt.

2. Manueller Entfeuchtungsknopfschalter. Klicken Sie einfach auf diese Schaltfläche, bevor Sie die Abdeckung der Testkammer öffnen, um den Nebel in Innenräumen schnell zu entfernen.

3. Hinweis: Das Nebelauspuffrohr der Maschine muss bis an einen offenen Ort im Freien verlängert werden, und es ist notwendig, die Nähe zu den korrosiven Gegenständen zu vermeiden, um zu verhindern, dass der Nebel der Maschine andere Gegenstände angreift; Das verlängerte Nebelauspuffrohr muss frei von wellenförmigen Absätzen sein, um zu verhindern, dass Kondensat im Nebelauspuffrohr das Nebelauspuffrohr blockiert und Abgase wirksam abgeführt werden.

Elektrisches Steuersystem

Regler

1,7-Zoll-Touchscreen-Display, benutzerfreundliche Oberfläche, alle Informationen auf einen Blick.

2. Vollständig digitales Mehrfachfehler-Warnschutzsystem, das Trockenbrand und Übertemperatur verhindert.

3. Es verfügt über einen Hochleistungs-SSR-Ausgang und importierte Relaiskontakte aus reinem Silber mit einer Lebensdauer von 106.

4. Mehrwege-Steuermodus, der im kontinuierlichen/intermittierenden/manuellen/automatischen Modus getestet werden kann.

5. Es ist mit einem manuellen/automatischen Entfeuchtungsmodus ausgestattet, um sicherzustellen, dass kein Salznebel austritt und so Korrosion im Labor vermieden wird.

6. Die versteckte Korrekturmethode stellt sicher, dass die Temperatur absolut kontrollierbar ist.

7. Mit Stromausfall-Speicherfunktion. Im Falle eines plötzlichen Stromausfalls oder einer Abschaltung während des Experiments werden die Daten automatisch gespeichert, ohne dass die Experimentzeit verloren geht, um eine Wiederholung des Experiments zu vermeiden.

Temperatureingabemodus

Kann am Touchscreen eingestellt werden

Temperaturanzeige

Anzeige des Soll- und Istwerts der Temperatur.

Zeitanzeige

Anzeige auf dem Touchscreen, Mindestzeit 1 Sekunde.

Betriebsmodus

Dauerbetrieb/intermittierender Betrieb.

Temperatur-Einstellbereich

Obere und untere Grenze des maximalen Temperaturbereichs 5 ℃.

Panel-Anzeige

Eingestellter Temperaturwert, aktueller Temperaturwert, eingestellte Zeit, aktuelle Zeit, Sprühzeit, konstante Temperaturzeit, Übertemperatur-Anomalanzeige, Wassermangel-Anormalanzeige, Betriebsendeanzeige, Sprühstatusanzeige, Entfeuchtungsstatusanzeige.

Temperaturmesskörper

PT100-Platinwiderstand.

Temperaturregelungsmodus

Anti-Integral-Sättigungs-PID, BTC-ausgeglichener Temperaturregelungs-Steuermodus (Temperaturtestgerät).

Sicherheitsschutzvorrichtung

Testbox

Extremer Übertemperaturschutz, Wassermangelschutz.

Gesättigtes Fass

Extremer Übertemperaturschutz, Wassermangelschutz.

Heizsystem

Trockenes Brennen des Heizungsrohrs, abnormale Wasserzufuhr und -ableitung

Stromversorgung

Auslaufschutz, Überlast- und Kurzschlussschutz

Anforderungen an die Speicherumgebung

Die Umgebungstemperatur der Ausrüstung muss zwischen 0 °C und +45 °C liegen

Anforderungen an den Installationsort

Der Abstand zwischen der linken und rechten Seitenwand sowie der hinteren Seitenwand des Prüfkastens und der Wand darf nicht weniger als 600 mm betragen, und der Abstand zwischen der Vorderseite und der Wand darf nicht weniger als 800 mm betragen. Achten Sie beim Transport von Geräten darauf, ob diese durch Türen, Durchgänge, Aufzüge usw. gelangen können, um eine Beeinträchtigung Ihres Projektfortschritts zu vermeiden.

Akzeptanzkriterien und Überprüfung durch Dritte

1. Akzeptanzkriterien: Die technischen Indikatoren müssen den Methoden entsprechen, die in der von beiden Parteien unterzeichneten „Technischen Vereinbarung“ festgelegt sind.

2. Abnahmemethode: Die formelle Abnahme erfolgt am Standort des Nachfragers.

3. Wenn der Antragsteller vor Verlassen des Werks einen Dritten (vom National Environmental Test Equipment Quality Inspection Center überprüft und mit einem gültigen Prüfbericht ausgestellt) zur Teilnahme an der Abnahme einladen muss, trägt der Antragsteller die Kosten. Erfolgt die Erstabnahme ohne Vorbehalt, gehen die bei der Zweitabnahme nach Verbesserung durch den Lieferanten entstehenden Kosten zu Lasten des Lieferanten.

4. Der Kunde beauftragt das National Environmental Test Equipment Quality Inspection Center mit der Überprüfung.
