IEC 60112 Kriechstrom-Prüfgerät für EV-Isoliermaterial CTI PTI Test

IEC 60112 Kriechstromzahl-Prüfgerät für Isolierwerkstoffe von Elektrofahrzeugen CTI PTI Test

Produktinformationen:

Der SN774 Comparative Tracking Index (CTI) und Proof Tracking Index (PTI) Tester ist ein professionelles Laborprüfgerät, das für die Bewertung der Kriechstromfestigkeit von festen Isoliermaterialien entwickelt wurde. Dieses Präzisionsprüfgerät entspricht vollständig den globalen internationalen Standards IEC, UL und ASTM und wird häufig in Qualitätsinspektionslaboren, Produktionsstätten und unabhängigen Zertifizierungsstellen in Europa, Nordamerika, Südostasien und anderen Regionen der Welt eingesetzt.

Das Prüfgerät simuliert die tatsächliche Arbeitsumgebung von elektrischen Produkten und verwendet eine Ammoniumchloridlösung zum Tropfen und einen Hochspannungs-Elektrodenleitermodus, um Isolationsfehler, Kriechstromdurchschlag und Flammenzündung von Isoliermaterialien unter der kombinierten Einwirkung von elektrischem Feld, Feuchtigkeit und Verunreinigungen zu erkennen. Es liefert genaue und zuverlässige Testdaten für die Materialauswahl, die Produktsicherheitszertifizierung und die Qualitätskontrolle von elektrischen und elektronischen Produkten.

Produktvorteile & Hauptmerkmale

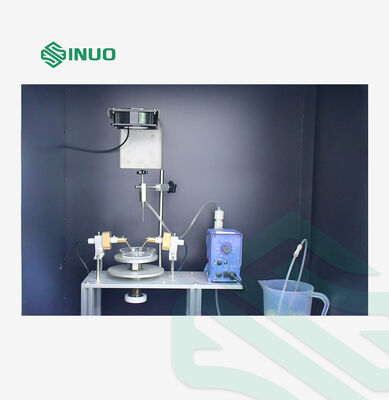

Hochpräzise Testkonfiguration: Ausgestattet mit einer importierten Prominent-Mikropumpe, um ein extrem genaues Tropfenvolumen und Tropfintervalle zu gewährleisten, manuelle Bedienungsfehler zu eliminieren und wiederholbare Testergebnisse zu erzielen.

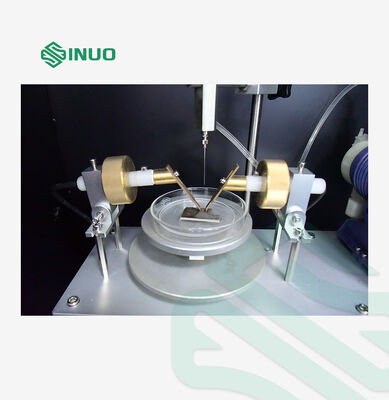

Professionelle Platinelektrode: Nimmt eine Platinelektrode in Standardgröße mit einem Öffnungswinkel von 60° und einem konstanten Druck von 1,00 N an, mit Echtzeit-Druckanzeige auf dem Bildschirm, was die Standardtestanforderungen vollständig erfüllt.

Intelligentes SPS-Steuerungssystem: Ausgestattet mit einem 7-Zoll-Farb-Touchscreen, Einstellung von Prüfspannung, Strom, Tropfzyklen und Zeitparametern mit einem Klick, einfache Bedienung und intelligente Datenanzeige.

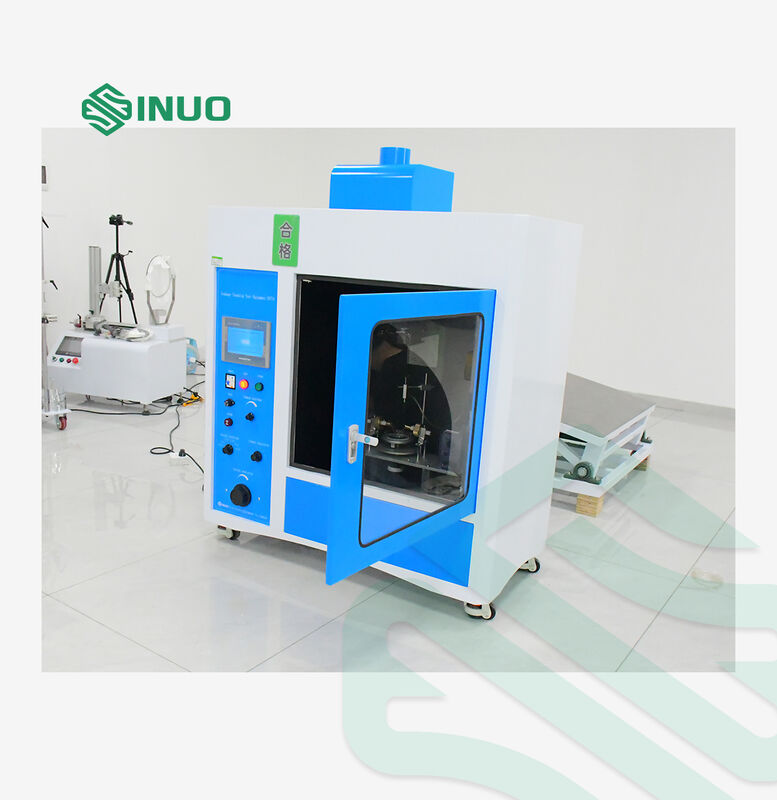

Sicheres & Benutzerfreundliches Design: Geschlossene Prüfkammer, externe Bedienung nach dem Schließen der Tür, automatische Alarmierung bei Kriechstromversagen (≥2s), gewährleistet effektiv die Sicherheit des Bedieners.

Verstellbare & Kalibrierbare Struktur: Ausgestattet mit Standard-Messklotz, verstellbarer Tischhöhe und Elektrodenwinkel, bequem für schnelle Kalibrierung und Erfüllung vielfältiger Testanforderungen.

Breite Anwendungsabdeckung: Geeignet für alle Arten von elektrischen Isoliermaterialien, technischen Kunststoffen und elektrischem Zubehör, unterstützt industrielle Qualitätsinspektion und F&E-Tests.

Technische Parameter

Parameter\ Modell	SN774 (0,5m³)
Arbeitsspannung	AC 220V±10% / 50Hz, 1KVA
Steuerung	SPS
Anzeige	7-Zoll-Farb-Touchscreen
Prüfspannung	0～600V einstellbar, Präzision 1,5%
Zeitgeber	9999X0,1S
Elektrode	Platinelektrode, ein Paar
Abmessungen der Platinelektrode	(5±0,1) x (2±0,1) x (5)mm, 30° Schräge Öffnungswinkel und Abstand der Elektrode
60°±5°, Abstand (4±0,1)mm	Druck der Elektrode
1,00N±0,05N Der Druck kann eingestellt und der Wert auf dem Touchscreen gemessen und in Echtzeit angezeigt werden	Steuerung des Tropfens Gesteuert durch eine Mikropumpe
Das Tropfenvolumen und das Tropfintervall sind genau	Mikropumpenmarke: Prominent Das Intervall des Tropfens 30±5S, einstellbar
Tropfenhöhe	35±5mm
Tropfenverzögerung	0,2S (Öffnungszeit des Magnetventils)
Tropfengröße	45～50 Tropfen/cm³
Zeitverzögerungsschaltung	2±0,1S (bei 0,5A oder höherem Strom)Kurzschlusssdruckabfall
8% MAX	Kurzschlussstrom
1±0,1A 1%	Windgeschwindigkeit
0,2m/s	Umgebungsanforderungen
0～40℃, relative Luftfeuchtigkeit ≤80%, an einem Ort ohne offensichtliche Vibrationen und korrosive Gase	Abmessungen und Gewicht des Geräts
1100mm* 550mm* 1100mm, 180KGS	Entspricht dem Standard
IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, etc.
