IEC60086-4 Abschnitt 6.5 Temperaturgesteuerte externe Kurzschlussprüfer

IEC60086-4 Klausel 6.5 Anhang B Temperaturkontrollierter externer Kurzschlusstester

Produktübersicht:

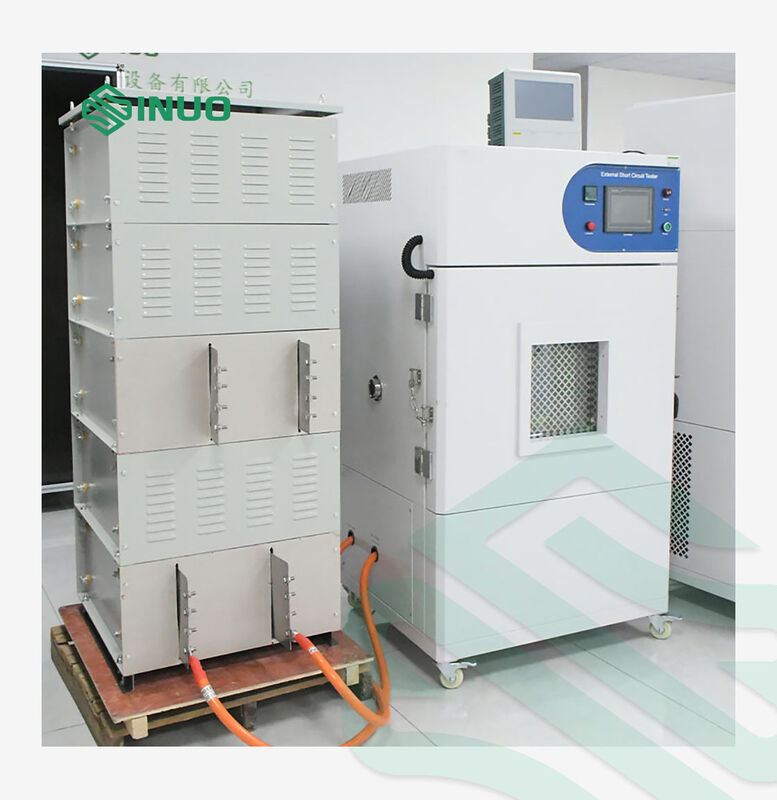

Der temperaturkontrollierte externe Kurzschlusstester ist für Sicherheitstests von Lithiumbatterien, Missbrauchstests von Batteriezellen und externe Kurzschlusstests konzipiert.

Mit einem maximalen Laststrom von 1000 A, einem eingebauten 20 mΩ-Widerstand und einer DC-Reaktionszeit von ≤5 μs bietet das System eine kontrollierte und wiederholbare Hochstrom-Kurzschlusstestumgebung.

Die integrierte temperaturkontrollierte Kammer, die Überwachung der Batteroberflächentemperatur, die automatische SPS-Steuerung, die Rauchabsaugung und der explosionsgeschützte Schutz machen es geeignet für Batterie-F&E-Labore, Sicherheitstestlabore und Qualitätskontrollanwendungen.

Anwendbare Normen:

Es entspricht der Norm UN38.3 Klausel 4.5 Test T.5, UL 1642, IEC 62619:2017 Klausel 7.2.1, IEC62133-1:2017 Klausel 7.3.2, IEC62133-2:2017 Klausel 7.3.1 und 7.3.2, IEC62133:2014 Klausel 7.3.2, 8.3.1, 8.3.2, IEC60086-4 Klausel 6.5.1, IEC60086-4 Klausel 6.5.8 6.5.9 und so weiter.

Hauptmerkmale

• 1000 A maximaler Laststrom für Hochstrom-Batterie-Kurzschlusstests
• ≤5 μs DC-Reaktionszeit für schnelle Kurzschlussreaktion
• 20 mΩ eingebauter Widerstand für kontrollierte externe Kurzschlusstests
• Temperaturbereich: RT+10 °C bis 100 °C
• 2-Kanal-Überwachung der Batteroberflächentemperatur, Bereich -20 bis 800 °C
• SPS + Touchscreen-Steuerung für automatischen Testbetrieb
• 0–1000 A DC-Stromerfassung mit ±0,5 % F.S. Genauigkeit
• Integrierte Rauchabsaugung, Druckentlastung und explosionsgeschützter Sicherheitsschutz

Grundlegende Leistung:

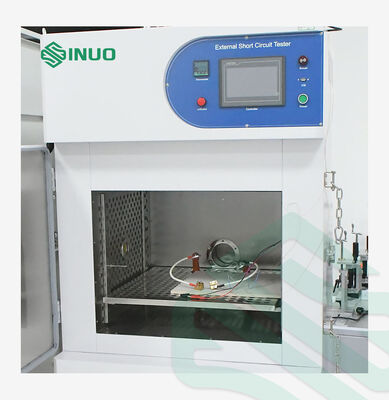

1. Einfache Bedienung und Steuerung: Touchscreen-Mensch-Maschine-Schnittstelle, Touch-Bearbeitungssteuerung; die Batterie wird auf dem Regal des Thermostats platziert. Schließen Sie die Tür und drücken Sie die Touchscreen-Testtaste, um den Test automatisch abzuschließen.
2. Sicherheit und Explosionsschutz: Die inneren und äußeren Gehäuse sind im Design verstärkt.
3. Gesamtes ästhetisches Design: schönes und elegantes Aussehen.
4. Bequem zu positionieren: Die Unterseite des Geräts ist mit Universalrädern und Nivellierfüßen ausgestattet, um die Bewegung und Fixierung des Geräts zu erleichtern.

Testanforderungen und -schritte:

1. Nachdem das Gerät im Labor angekommen ist, stellen Sie den Abstand zwischen vorne, hinten, links und rechts des Geräts ein, stellen Sie die Nivellierfüße so ein, dass die Basis eben ist, und befestigen Sie die Rollenschuhe.
2. Schließen Sie das Netzkabel an das Gerät an und testen Sie die Maschine. Nur wenn keine Probleme auftreten, können Sie mit dem Produkttest beginnen.

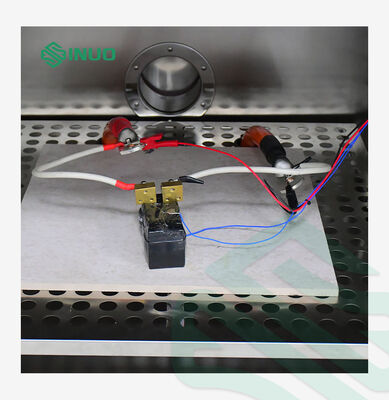

3. Stellen Sie die Testparameter ein, platzieren Sie die Batterie auf dem Regal der inneren Testbox, schließen Sie die Tür und starten Sie den Test.
4. Während des Tests kann die Tür nicht nach Belieben geöffnet werden, bis der Test abgeschlossen ist. Nach Ablauf der Beobachtungszeit kann die Tür geöffnet werden, um die Batterie zu überprüfen.

Technische Parameter:
