IEC 62368-1 Anhang D Stoßspannungsprüfgerät für elektrische Luft- und Kriechstrecken

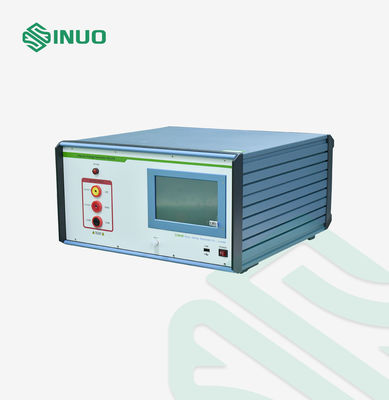

Der Impulstestgenerator SN1104-2 ist ein professionelles Hochspannungspulstestgerät, das nach IEC 62368-1:2018 Abschnitt 5 entwickelt wurde.4.2Artikel 55.8, Anhang D, Anhang G.10 und Tabelle D.1 Anforderungen für Schaltkreis 1.

Es wird hauptsächlich verwendet, um die Fähigkeit zu beurteilen, vorübergehender Überspannung standzuhalten, elektrische Freigabe und Kriechweite zu überprüfen,und die Isolations-Ausfallleistung von elektronischen und elektrischen Produkten erkennen.

Die Ausrüstung wird in Sicherheitslaboratorien und Herstellern für die Prüfung von Haushaltsgeräten, Audio-/Video-Geräten, Informationstechnologie-Geräten und ähnlichen elektronischen Produkten eingesetzt.

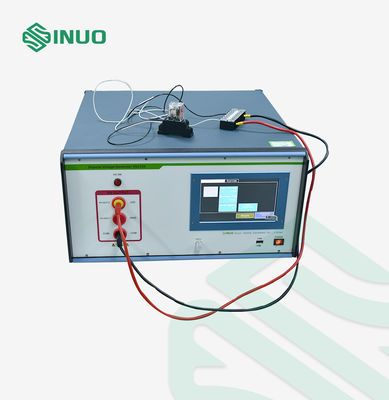

Der Impulstestgenerator wendet einen spezifizierten Hochspannungspuls auf die Prüfprobe an, um vorübergehende Überspannungsbedingungen zu simulieren.

Während der Prüfung:

1. Der Generator leitet eine voreingestellte Impulsspannung an die Probe aus.
2. Das Isolationssystem ist vorübergehender elektrischer Belastung ausgesetzt.
3. Bei Isolationsbruch kann die Probe sichtbare Funken oder akustische Entladungen erzeugen.
4. Das Testergebnis wird durch Beobachtung der Spannungsreaktionsänderungen und der Isolationsleistung bewertet.

Diese Prüfung hilft festzustellen, ob elektrische Produkte einen ausreichenden Isolationsschutz gegen unerwartete Spannungsschwellen haben.

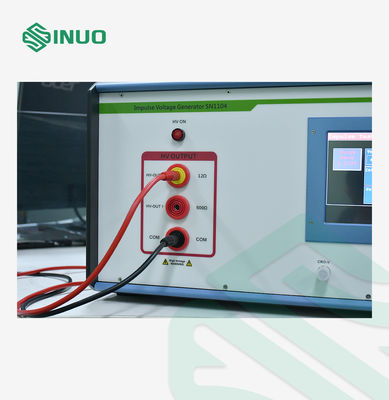

• Maximale Ausgangsspannung bis 6 kV
• Unterstützt positive und negative Polaritätsimpulstests

• Erzeugt Impulsspannungswellenform nach IEC 62368-1 Anforderungen
• Die Wellenformprüfung kann mit einem externen Oszilloskop durchgeführt werden

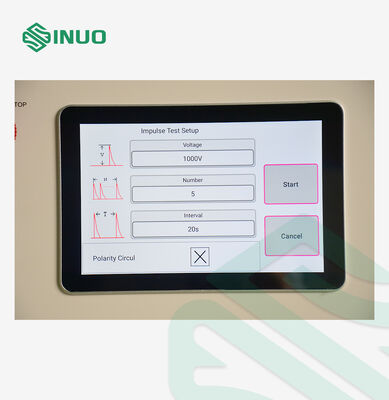

• Einstellbarer Aufprallintervall
• Programmierbare Aufprallzyklen für wiederholte Prüfungen

• Geeignet für Zertifizierungslabore, F&E-Abteilungen und Elektronikhersteller

Technische Parameter:

• ✔ Konzipiert für die Prüfung der elektrischen Sicherheit nach IEC 62368-1
• ✔ 6 kV Hochspannungspulsausgabe
• ✔ Unterstützt Positiv- und Negativpolaritätstests
• ✔ Einstellbare Aufprallzyklen zur Bewertung der Wiederholbarkeit
• ✔ Geeignet für weltweite Compliance-Labore und Hersteller
• ✔ Professionelle Lösung für Überspannungs- und Isolationsprüfungen
