IEC 62133 Batteriezell-Burst-Prüfmaschine für die Druckprüfung von Lithiumbatterien

IEC 62133 Batteriezell-Burst-Prüfmaschine für die Druckprüfung von Lithiumbatterien

Markenbezeichnung:	Sinuo
Modellnummer:	SN555C
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Testobjekte:

Quadratische Batteriezellen mit Aluminiumgehäuse (18650/21700 / kundenspezifisches Softpack), Batter

Test-Kanal:

1 Kanal (Standard); optionale 3/5/8/10-Kanal-Parallelprüfung verfügbar

Druckbereich:

0,035 MPa–3 MPa (Standard); Kundenspezifische Hochdruckversionen verfügbar: 5 MPa/10 MPa

Druckrate:

0,01–0,5 MPa/s einstellbar (typisch: 0,03 MPa/s)

Datenerfassung:

Echtzeitaufzeichnung von Druck-Zeit-Kurven, Berstspitzendruck und Leckagerate; Abtastrate: 100 Hz

Datenexport:

USB-/Netzwerkschnittstelle; unterstützt Excel/CSV/PDF-Berichte, Datenrückverfolgbarkeit und MES-Inte

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

IEC 62133 Batterie-Brüche-Prüfmaschine

Druckprüfgeräte für Lithiumbatterien

Prüfmaschine für die Prüfung der Batterie eines Elektrofahrzeugs

Beschreibung des Produkts

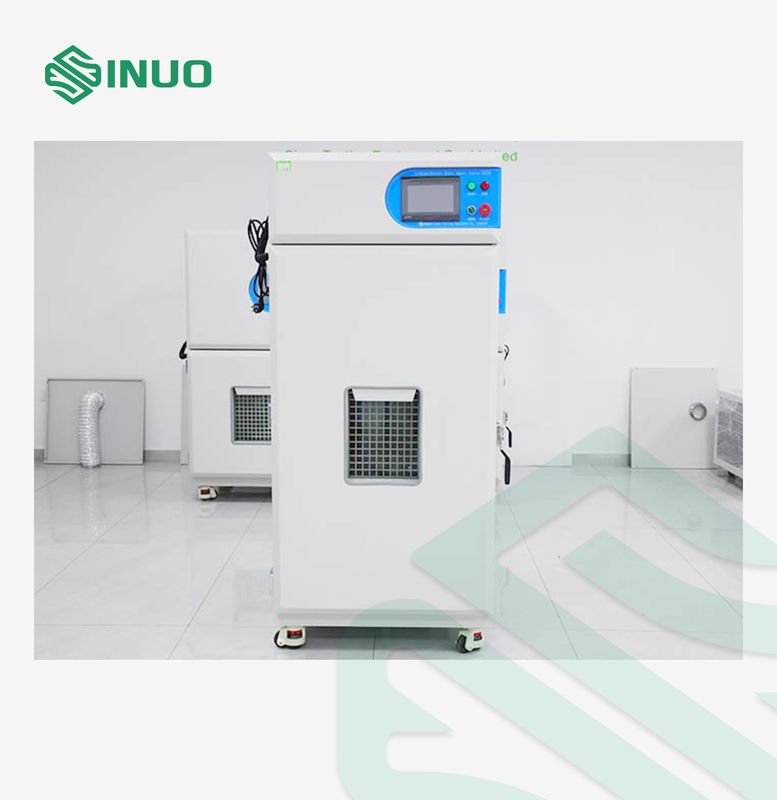

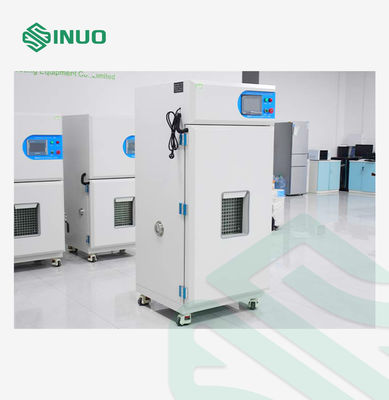

IEC 62133 Batteriezellen-Berstprüfmaschine für Lithiumbatterie-Druckprüfung

Produktübersicht

Die IEC 62133 Batteriezellen-Berstprüfmaschine dient zur Bewertung der Druckbeständigkeit, Berstfestigkeit und Dichtungsleistung von Lithium-Batteriezellen.
Sie wird hauptsächlich für prismatische Zellen mit Aluminiumgehäuse, Pouch-Zellen, Batterieabdeckplatten und geschweißte Dichtungsstrukturen verwendet, um den Berstdruck, die Leckageleistung und die Druckausdauer zu ermitteln.
Das System integriert Berstdruckprüfung, Leckagedetektion und Druckhalteprüfungen auf einer Plattform. Mit hochpräziser Druckmessung, automatisierter Datenerfassung und explosionsgeschützter Absicherung wird es häufig in EV-Batteriefabriken, Lithiumbatterie-F&E-Laboren und unabhängigen Prüfzentren eingesetzt.
Die Ausrüstung entspricht den Batteriesicherheitsanforderungen, einschließlich IEC 62133, und unterstützt kundenspezifische Mehrkanal- und Hochdruckkonfigurationen.

Kerntechnische Spezifikationen

(1) Grundlegende Parameter

Parameter	Spezifikation
Produktmodell	SN555C; unterstützt kundenspezifische Mehrkanal- und Hochdruckversionen
Prüfobjekte	Quadratische Batteriezellen mit Aluminiumgehäuse (18650/21700 / kundenspezifische Soft-Packs), Batteriezellenabdeckplatten und geschweißte Nahtbaugruppen
Anzahl der Kanäle	1 Kanal (Standard); optional 3/5/8/10-Kanal-Parallelprüfung verfügbar
Druckbereich	0,035 MPa–3 MPa (Standard); kundenspezifische Hochdruckversionen verfügbar: 5 MPa/10 MPa
Druckgenauigkeit	±0,1% FS; Auflösung: 0,1 kPa (0,0001 MPa)
Druckregelmethode	Elektrisch gesteuerte Servo-Druckregelung (Standard) / mechanische Druckregelung (optional)
Druckanstiegsrate	0,01–0,5 MPa/s einstellbar (typisch: 0,03 MPa/s)
Timerbereich	0–999,9 s (0 = kontinuierliches Halten), Genauigkeit ±0,1 s
Haltezeit	0–999,9 s einstellbar (z. B. 20 s/60 s)

(2) Prüfmodus

Prüfmodus	Beschreibung
Bersttest	Anlegen eines konstanten Druckanstiegs, bis die Zelle platzt; Aufzeichnung des Explosionsdrucks, des Spitzendrucks und der Berstzeit.
Dichtheitsprüfung	Konstanter Druck wird gehalten und der Druckabfall überwacht, um die Leckagerate zu bestimmen (Bestanden: ≤50 Pa/s).
Druckhalteprüfung	Ein konstanter Druck (z. B. 1,2 MPa) wird für eine bestimmte Dauer gehalten, um die Langzeit-Druckbeständigkeit zu überprüfen.

(3) Steuerung und Daten

Parameter	Spezifikation
Steuerungssystem	19-Zoll-Industriesteuerungs-Touchscreen + SPS, Windows-basiertes System, unterstützt manuelle und automatische Prozesse
Datenerfassung	Echtzeitaufzeichnung von Druck-Zeit-Kurven, Berst-Spitzendruck und Leckagerate; Abtastrate: 100 Hz
Datenexport	USB/Netzwerkschnittstelle; unterstützt Excel/CSV/PDF-Berichte, Datenrückverfolgbarkeit und MES-Integration
Kommunikationsschnittstelle	RS485/RJ45 (Standard), RS232 (optional); E/A: 6 Eingänge/6 Ausgänge

(4) Sicherheit und Struktur

Parameter	Spezifikation

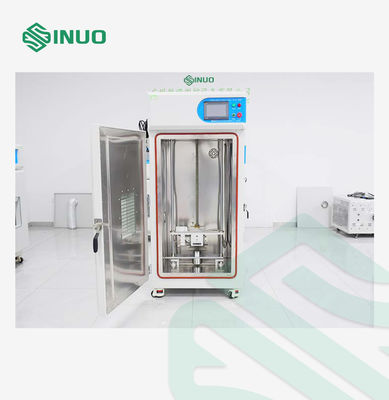

Explosionsschutz	Vollständig geschlossenes kugelsicheres Glas-Sichtfenster, explosionsgeschütztes Gehäuse, Hochdruck-Sicherheitsventil und Rauchmelder
Gehäusematerial	1,5 mm kaltgewalzter Stahl mit Pulverbeschichtung; Innenkonstruktion aus 304 Edelstahl – korrosionsbeständig und leicht zu reinigen

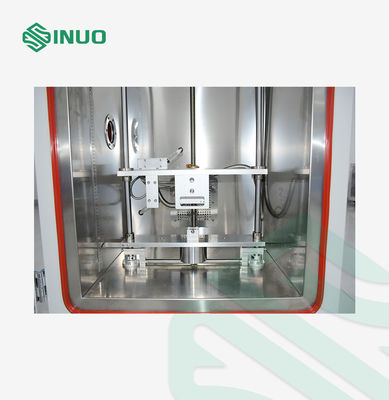

Vorrichtungen	Schnellspann-Zellenhalterung, kompatibel mit Zellengrößen von 100–300 mm, mit Anti-Beschädigungs-Positionierungsdesign
Stromversorgung	AC 220V ±10%/50Hz, Nennleistung: 2kW; weiter Eingangsspannungsbereich: 110–240V (optional erhältlich)
Abmessungen/Gewicht	B800 × T600 × H1200 mm; ca. 250 kg (Standardmodell mit einem Kanal)

Leistungsmerkmale

Hochpräzise Messung: 0,1% Vollausschlag (FS) Druckgenauigkeit, 0,1 kPa Auflösung, ermöglicht die präzise Erfassung kleinster Druckänderungen.
Integrierte Multifunktionsprüfung: Kombiniert Berst- und Dichtheitsprüfungen in einem System, eliminiert Geräteaustausch und verbessert die Prüfeffizienz.
Umfassender Sicherheitsschutz: Ausgestattet mit explosionsgeschützter Kammer, Sicherheitsventil, Rauchmelder und Not-Aus-Funktion zur Minimierung von Berstrisiken.
Datenrückverfolgbarkeit: Bietet Echtzeitkurven, automatische Berichte und MES-Integration, um Qualitätskontroll- und Kundenprüfanforderungen zu erfüllen.
Einfache Bedienung und Wartung: Ein-Tasten-Bedienung über industriellen Touchscreen; Schnellspann-Vorrichtung vereinfacht die routinemäßige Wartung.

Konfigurationstabelle

Konfiguration	Standardmodell (SN555B)	Mehrkanalmodell (3–10 Kanäle)	Hochdruck-Sondermodell SN555C (5–10 MPa)
Anzahl der Kanäle	1 Kanal	3/5/8/10 Kanäle	1 Kanal
Druckbereich	0～3MPa	0～3MPa	0～5MPa/10MPa
Prüfmodi	Bersten + Leckage	Bersten + Leckage	Bersten + Leckage
Steuerungsmethode	Industrieller Steuerungs-Touchscreen + SPS	Industrieller Steuerungs-Touchscreen + SPS	Industrieller Steuerungs-Touchscreen + SPS
Sicherheitsschutz	Explosionsgeschützte Kammer + Sicherheitsventil	Explosionsgeschützte Kammer + Sicherheitsventil	Verstärkte explosionsgeschützte Kammer + doppelte Sicherheitsventile
