IEC 63370 Abschnitt 19.10 Batteriegehäuse-Druckprüfsystem

IEC 63370, Abschnitt 19.10Batteriegehäuse-Druckprüfsystem

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Gemäß IEC 63370, Abschnitt 19.10,Diese Ausrüstung simuliert abnormale Abluftbedingungen der Batterie, indem sie einen kontrollierten inneren Druck ausübt, um zu überprüfen, ob das Batteriegehäuse dem Druck, der bei einem Fehlzustand entsteht, standhält..

Diese Laborgeräte zur Prüfung der Batteriesicherheit eignen sich für Hersteller, Zertifizierungslabore und Forschungseinrichtungen, die Druckprüfungen in Batteriekabinen durchführen,Sicherheitsbewertungen von Lithiumbatterien, und die Überprüfung der Einhaltung der IEC-Vorschriften.

• Konzipiert nach den Anforderungen der Batteriesicherheit in IEC 63370 Abschnitt 19.10
• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
• Manuelle Druckregelung mit präziser Drucküberwachung
• Einstellbares Gasinspritzvolumen für verschiedene Prüfbedingungen

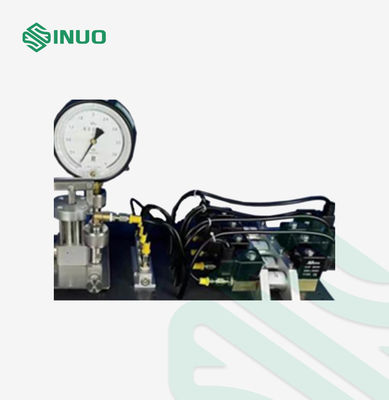

• Überprüfung des Drucks mittels eines hochgenauen mechanischen Druckmessers
• Kompakte Tischplattenkonstruktion für Laborumgebungen
• Zuverlässige Lösung für die Sicherheitsprüfung batteriebetriebener Geräte

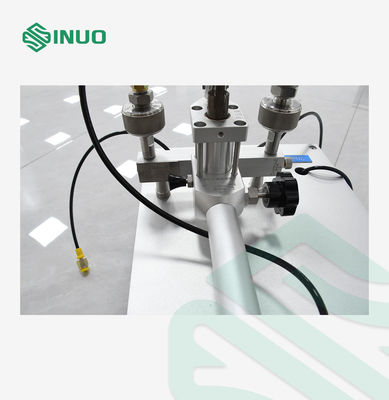

Die Probe wird mit Hilfe einer manuellen Pumpe unter Druck gesetzt, bis der Anfangsdruck 2070 kPa ± 10% erreicht.während der Kolben-Schlagmechanismus den Druckanpassungsprozess steuert.

Nach Erreichen des angegebenen Anfangsdrucks wird das erforderliche Luftvolumen gemäß den Normvorschriften durch eine Öffnung von Φ2,85 ± 0,05 mm injiziert.Der Druckabbau wird dann überwacht., und der innere Druck sinkt innerhalb von 30 Sekunden auf unter 70 kPa.

Bei der manuellen Version wird das eingespritzte Luftvolumen vom Bediener gemäß den Prüfvorschriften gesteuert.

Anwendungsbereich der Prüfprobe, Anwendung, Grundsatz, Struktur und Betriebsumfeld
Prüfprobe und Einschränkungen	Komplete Batterien mit Metallionenchemie.
Zweck der Prüfung	Verwendet zur Messung des Druckwiderstands des Gehäuses von batteriebetriebenen Geräten, die mit kompletten Batterien ausgestattet sind, wobei die Metall-Ionen-Chemie verwendet wird.Bei der Prüfung wird überprüft, ob das Gehäuse dem Druck standhält, der durch die Abluft des Akkus während eines Fehlzustands entsteht, und die Festigkeit des Gehäuses bewertet..

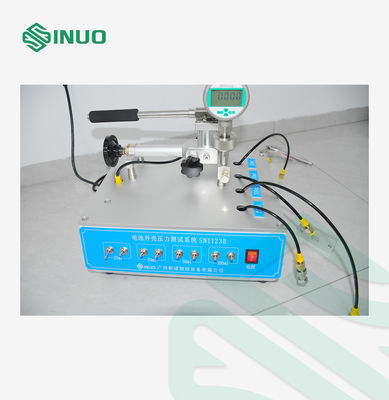

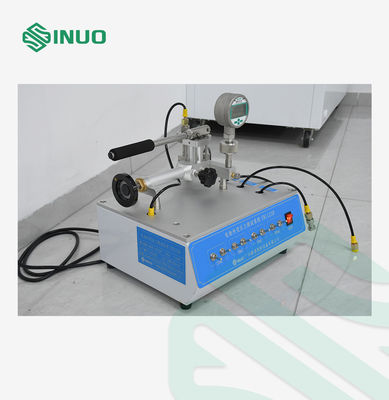

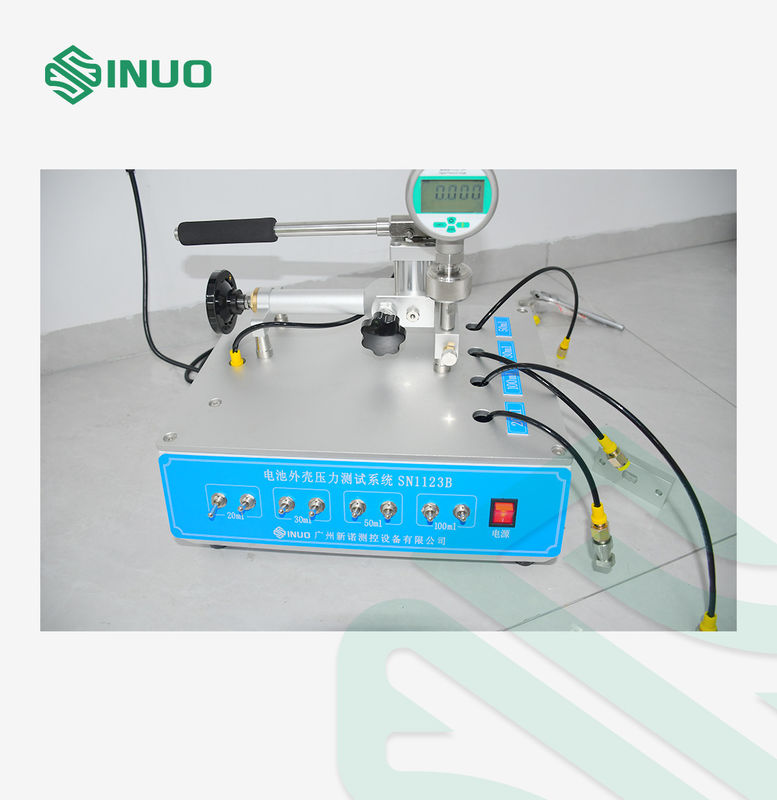

Ausrüstungsstruktur	Die Ausrüstung hat eine Boxstruktur mit manueller Steuerung und einem Druckmessgerät, das das Gasvolumen entsprechend den Prüfvorgaben anpassen kann.Einfache Bedienung und kompaktes Aussehen, die die Vorteile von weltweit vergleichbaren Produkten beinhalten. Abmessungen: ca. 800 * 500 * 600 mm (W * H * D) Gewicht: ca. 80 kg
Betriebsumfeld	Stromversorgung: Wechselstrom 220V ± 10%/5060 Hz; Betriebsumfeld: Betriebstemperatur 0°40 °C, Luftfeuchtigkeit 30%~90%;
Leistungsspezifikationen
Modell	SN1123B
Bahnhof	Einzelne Station
Elektrische Steuerung	Manuelle Bedienung, Knopfbedienung und Druckmessgerät
Antriebsmethode	Manuelle Druckbereinigung
Prüfmedium	Gas
Prüfdruck	0.01·2,5 MPa; auf dem Druckmessgerät angezeigt
Testzeit	Manuelle Steuerung
Prüfverfahren	Manuelle Montage/Entfernung von Proben und manuelle Prozesssteuerung
Versiegelungsanschluss	Standardkonfiguration: ein Satz; Durchmesser der Öffnung: Φ2,85 ± 0,05 mm
Abmessungen und Gewicht der Ausrüstung	L*W*H = 800*500*600 mm, Gewicht: ca. 80 kg
Luftinjektionsvolumen	20,30,50,100 ml
Betriebsumfeld	Atmosphärischer Druck: 80~106 kPa; Umgebungstemperatur: 5~40°C; Relative Luftfeuchtigkeit: 20~80% RH. Die Ausrüstung ist in einer Umgebung zu installieren, in der keine starken Schüttelungen oder Vibrationen auftreten.elektromagnetische Störungen, Staub, explosionsfähige Gase und ätzende Gase mit guter Lüftungs- und Wärmeabbaubedingungen.

• Prüfung der Sicherheit von Lithiumbatteriegeräten
• Überprüfung der mechanischen Festigkeit des Batteriegehäuses
• Prüfung der Konformität mit IEC 63370 Abschnitt 19.10
• Entwicklung von Produkten für wiederaufladbare Batterien
• Zertifizierungslaboratorien für die Sicherheit von Batterien
• Hersteller von Haushaltsgeräten
• Hersteller von batteriebetriebenen Geräten
