Hochleistungs-Pendelhammer-Schlagprüfgerät für IEC 61851-1-Konformität und IK06-IK11-Prüfung

Name: Hochleistungs-Pendelhammer-Schlagprüfgerät für IEC 61851-1-Konformität und IK06-IK11-Prüfung
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1008
Price: Verhandlungsfähig USD
Availability: InStock

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1008
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Aufprallenergie:

Pendel: 2/5/10/20/50 J; Vertikal: 2/5/10/20/50 J (optional)

Auswirkung Massen:

500g, 1,7kg, 5kg, 10kg (±2%)

Pendelröhre:

Länge: 1000㎜, Außendurchmesser: 15,9 mm Stahlrohr

Auswirkungshöhe:

Elektrisch nach oben und unten verstellbar, Hub: 300–1800 mm

Fallhöhe:

0–500 mm mit Skalenanzeige

Übertragungssystem:

Präzisionskugelumlaufspindel + lineare Führungsschiene

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

IEC 61851-1-Konformitäts-Schlagprüfgerät

IK06-IK11 Prüf-Pendelhammer-Schlagprüfgerät

Mechanischer Schlagprüfer mit hoher Energie

Beschreibung des Produkts

Hochleistungs-Pendelhammer-Schlagprüfgerät für EV-Ladegeräte, IEC 61851-1 IK-Code-Prüfung

Produktübersicht

Das Hochleistungs-Pendelhammer-Schlagprüfgerät SNQC1008 wurde für die Prüfung der mechanischen Festigkeit und Schlagfestigkeit von EV-Ladestationen, elektrischen Gehäusen, Stromverteilerschränken, Zählerschränken und Schaltschrankgehäusen entwickelt.

In Übereinstimmung mit IEC 60068-2-75, IEC 62262 IK-Schutzanforderungen und IEC 61851-1 Klausel 12.11 bewertet das Prüfgerät die Fähigkeit von Gerätegehäusen, externen mechanischen Stößen durch kontrollierte Pendel- und vertikale Hammer-Schlagprüfungen standzuhalten.

Das SNQC1008 wird häufig von Herstellern von EV-Ladegeräten, Herstellern von Elektrogeräten, Prüflaboren und F&E-Zentren für die IK-Schlagprüfung und die Bewertung der Gehäusedauerhaftigkeit eingesetzt.

Hauptanwendungsbereiche

Anwendungsbereich	Typische Prüfmuster
Prüfung von EV-Ladegeräten	AC-Ladestationen, DC-Ladestationen, EVSE-Gehäuse
Schlagprüfung von Elektrogehäusen	Zählerschränke, Verteilerschränke, Schaltschrankgehäuse
Industrielle elektrische Sicherheitsprüfung	Leistungselektronikgeräte und elektrische Außenbereiche
Prüfung im Zertifizierungslabor	Überprüfung des IK-Schutzgrades gemäß IEC-Normen

Anwendbare Normen und Klauseln:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Umfang des Prüfobjekts, Anwendung, Prinzip, Struktur und Betriebsumgebung

Prüfobjekt und Einschränkungen	Elektrofahrzeug-Ladestationen; Stromverteilerschränke; Zählerschränke; Schaltschrankgehäuse
Prüfprinzip	Prüfung Eha (Pendelhammer-Prüfung): Das Schlagwerk wird aus einer bestimmten Höhe durch ein 1 Meter langes Pendelrohr frei fallen gelassen und trifft das Prüfobjekt am tiefsten Punkt der Pendelbahn. Die Schlagenergie wird durch die Umwandlung von potenzieller Energie in kinetische Energie erzeugt, wodurch der Zweck der Schlagprüfung am Prüfobjekt erreicht wird. Prüfung Ehc (Vertikalhammer-Prüfung): Das Schlagwerk wird aus einer bestimmten Höhe durch ein Führungsrohr frei fallen gelassen und trifft das Prüfobjekt am tiefsten Punkt der vertikalen Bewegung. Die Schlagenergie wird durch die Umwandlung von potenzieller Energie in kinetische Energie erzeugt, wodurch der Zweck der Schlagprüfung am Prüfobjekt erreicht wird.

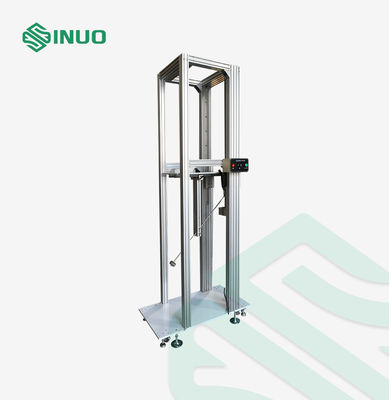

Struktur und Merkmale	Wagenstruktur mit vertikal verstellbarer Montagehalterung und Schlagwinkel, geeignet für verschiedene Größen von EV-Ladestationen und Schlaghöhenanforderungen.
Betriebsumgebung	Gesamtmaße: B1300T600H3200mm; Gewicht: ca. 250kg

HauptleistungsmerkmaleModell

SNQC1008	SNQC1008A	SNQC1008B	Steuerung & Bedienung
Tastenbedienung	SPS-Steuerung, Touchscreen-Bedienung	Musterplattform	Musterplattform
Nein	Ja	Prüfobjektbereich	Prüfobjektbereich
Ja	Prüfobjektbereich	Prüfobjektbereich	Prüfobjektbereich
Zählerschränke	Wandmontierte und auf Sockel montierte AC-Ladestationen (Musterplattform erforderlich) Schrankartige DC-Ladestationen Hinweis: Die maximale Größe von auf der Musterplattform installierten Ladestationen darf nicht größer als B x T x H = 1 x 1 x 2,0 m sein. Die Höhe von Standladestationen darf 2,0 m nicht überschreiten. Prüfgegenstände
Pendelhammer-Schlagprüfung (Seitenaufprall)	Vertikalhammer-Schlagprüfung (Aufprall von oben, optional) Antriebssystem
Hub: Motor + Getriebeantrieb	Auslösemechanismus: Elektromagnetische Auslösung Übertragungssystem

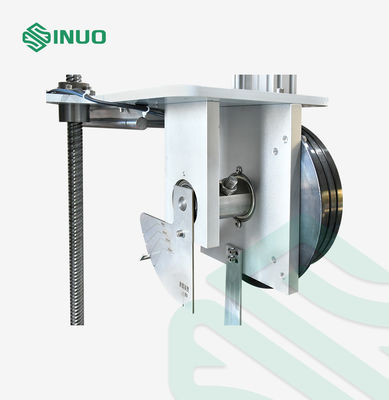

Präzisionskugelgewindetrieb + Linearführungsschiene	Schlagenergie
Pendelhammer: 2 J, 5 J, 10 J, 20 J, 50 J	Vertikalhammer: 2 J, 5 J, 10 J, 20 J, 50 J (optional) Äquivalente Masse der Schlagkörper
Pendelhammer: 500g, 1,7kg, 5kg, 5kg, 10kg ±2%, (Winkelkopf optional)	Vertikalhammer: 500g, 1,7kg, 5kg, 5kg, 10kg ±2% (optional) Edelstahlkonstruktion Pendelrohr
Länge: 1000 mm, Außendurchmesser: 15,9 mm Stahlrohr	Länge: 1000 mm, Außendurchmesser: 10,0 mm Stahlrohr Vertikalhammer-Hülse
Führungshülse passend zu verschiedenen Hammerköpfen, Edelstahlrohr	Aufprallpositionshöhe des Prüfobjekts (Pendelhubhöhe)
Elektrisch höhenverstellbar, Hub: 300–1800 mm	Vertikalhammer-Aufprallhöhe
500-2000mm	Fallhöhe (Pendelaufprallhöhe)

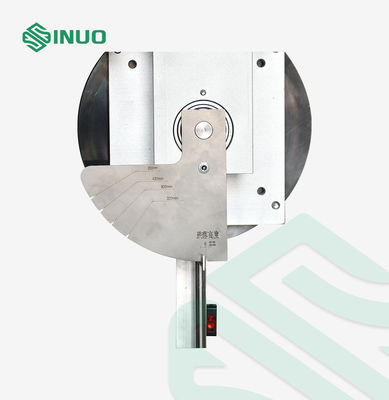

0–500 mm, mit Skalenanzeige entsprechend dem Pendeldrehwinkel; das Pendel kann von 0° bis 90° drehen	Befestigung und Auslösung des Schlagkörpers
Stift-elektromagnetischer Befestigungs- und Auslösemechanismus	Grundplatte
Verstärkte tragende Stahlgrundplatte	Bewegungsmethode
Ausgestattet mit Stützfüßen und Rollen, ermöglicht die Bewegung zur erforderlichen Aufprallposition.	Optionale Funktion
Sekundäre Schlagverhinderung	Anhang
Referenztabelle für die Auswahl von Schlagenergie und Schlagkörpern	Tabellen im Anhang:

Tabelle 1 Eigenschaften der SchlagkörperEnergie/J

0,14	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%	Äquivalente Masse ±2%kg
0,25 (0,2)	0,5	0,7	5	10	10	20
Nylon	Stahl	R/mm
10	20	r/mm	r/mm	Hinweis: IK11 ist für spezielle Gehäuse oder Schutzgitter in extremen Außenumgebungen vorgesehen. Wenn in den relevanten Produktnormen angegeben, ersetzt IK11 nicht die Sandsackprüfung.	Hinweis: IK11 ist für spezielle Gehäuse oder Schutzgitter in extremen Außenumgebungen vorgesehen. Wenn in den relevanten Produktnormen angegeben, ersetzt IK11 nicht die Sandsackprüfung.	Hinweis: IK11 ist für spezielle Gehäuse oder Schutzgitter in extremen Außenumgebungen vorgesehen. Wenn in den relevanten Produktnormen angegeben, ersetzt IK11 nicht die Sandsackprüfung.
18,5 (20)	35	60	80	(150)	125	f/mm
6,2 (10)	7	10	20	50	50	r/mm
-	10	10	-	10	20	l/mm
Bestimmt gemäß der äquivalenten Masse, siehe Anhang A	Tabelle 2 Fallhöhe

Energie/J

0,14	0,2	0,35		0,35	0,5	0,5	0,7		1	2	5	10	20	50	Hinweis: IK11 ist für spezielle Gehäuse oder Schutzgitter in extremen Außenumgebungen vorgesehen. Wenn in den relevanten Produktnormen angegeben, ersetzt IK11 nicht die Sandsackprüfung.
0,25	0,5	0,25	0,5	0,25	0,5	0,25	0,25	0,5	0,5	0,5	0,7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	Hinweis 1: Siehe Hinweis in Klausel 3.2.2.
Hinweis 2: Die Energieeinheit Joule (J) in diesem Teil leitet sich von der Standard-Erdbeschleunigung (g) ab, wobei der gerundete Wert von g als 10 m/s² angenommen wird. Tabelle 3 Beziehung zwischen IK-Code und entsprechender Schlagenergie

IK-Code

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Schlagenergie/J

0,14

0,2

0,35

0,5

0,7

Hinweis: IK11 ist für spezielle Gehäuse oder Schutzgitter in extremen Außenumgebungen vorgesehen. Wenn in den relevanten Produktnormen angegeben, ersetzt IK11 nicht die Sandsackprüfung.

a Gemäß dieser Norm wird kein Schutz geboten.

Warum SNQC1008 wählen?

Speziell für die mechanische Schlagprüfung von EV-Ladestationen entwickelt

Unterstützt die Verifizierung der Konformität mit IEC 61851-1 Klausel 12.11
Umfasst IK06–IK11 Schlagprüfungen
Geeignet für globale EVSE-Hersteller und Zertifizierungslabore
Kombiniert hohe Schlagenergie mit präziser Positionierungskontrolle
Verfügbar mit SPS-Touchscreen-Automatisierung für effizienten Laborbetrieb
