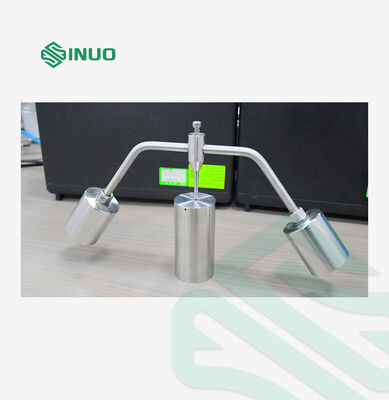

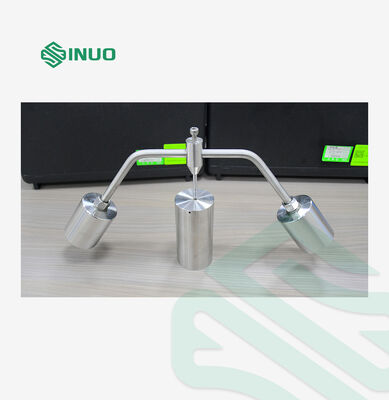

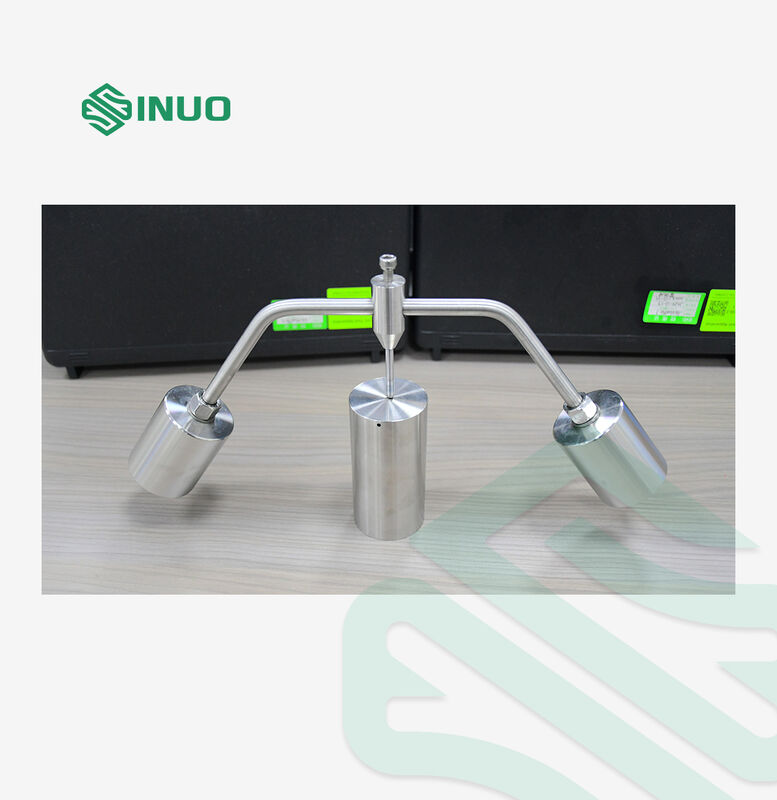

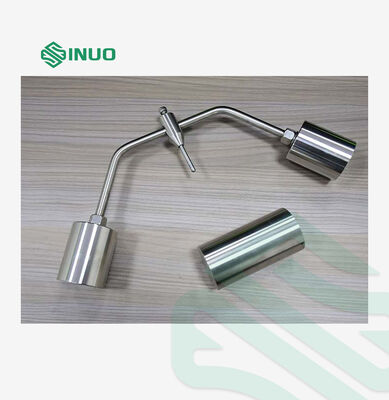

IEC 62196 Kugeldruckprüfgerät für Elektrofahrzeug-Ladesteckverbinder

Dieses Prüfgerät entspricht IEC 62196-1:2025 Klausel 29.3. Es gilt für isolierende Komponenten von leitfähigen Ladesteckverbindern und Ladesteckern für Elektrofahrzeuge. Das Gerät wird verwendet, um Hitzebeständigkeitsprüfungen an elektrischen Gehäusen und Außenteilen aus Isoliermaterialien von EV-Ladegeräten durchzuführen, um die Hitzebeständigkeitsleistung zu überprüfen. Gemäß dem Prüfprinzip werden Proben in einen Hochtemperatur-Ofen gelegt und 1 Stunde lang bei 40/70/125±2°C geprüft, dann innerhalb von 10 Sekunden in kaltes Wasser getaucht, um auf Umgebungstemperatur abzukühlen. Der gemessene Eindruckdurchmesser auf der Probe darf 2 mm nicht überschreiten.

• EC 62196-1:2025 Klausel 29.3
• IEC 60884-1:2006 Stecker und Steckdosen für den Hausgebrauch und ähnliche Zwecke – Teil 1: Allgemeine Anforderungen, Klausel 25.2 und 25.3
• IEC 60598-1:2014 Leuchten – Teil 1: Allgemeine Anforderungen und Prüfungen, Klausel 13.2.1
• IEC 61058-1:2008 Schalter für Geräte Teil 1: Allgemeine Anforderungen, Klausel 21.1
• IEC 60669-1:2007 Schalter für den Hausgebrauch und ähnliche ortsfeste elektrische Installationen – Teil 1: Allgemeine Anforderungen, Klausel 21
• IEC 60320-1:2007 Gerätesteckverbindungen für den Hausgebrauch und ähnliche allgemeine Zwecke – Teil 1: Allgemeine Anforderungen, Klausel 24.1.2
