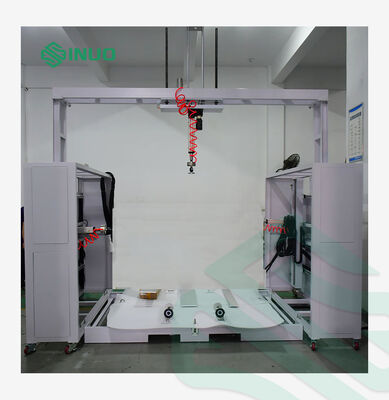

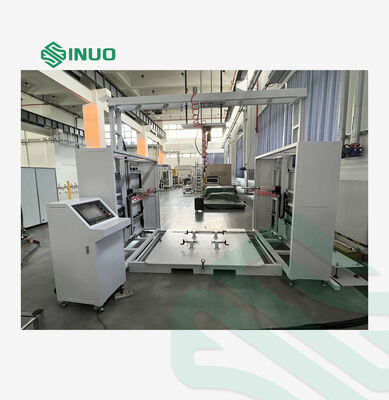

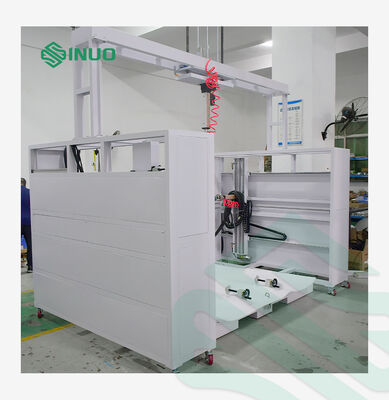

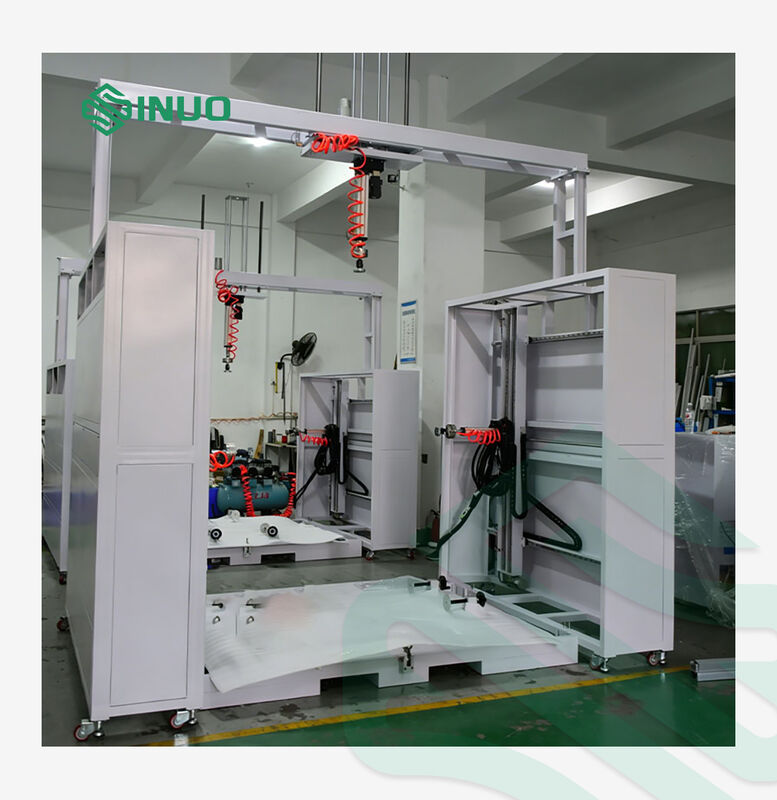

IEC 61439-5 Prüfstand für statische Lasten zur Prüfung der mechanischen Festigkeit von Schaltgerätekombinationen

Dieser Prüfstand für statische Last wird hauptsächlich für mechanische Belastungsprüfungen und verwandte Forschungsprüfungen von Niederspannungs-Zählerkästen, vorgefertigten Umspannwerken und Gehäusen für elektrische Geräte verwendet. Er kann bequem mechanische Eigenschaftsprüfungen an verschiedenen Arten von Zählerkästen durchführen, einschließlich Metall-Zählerkästen, nichtmetallischen Zählerkästen und Kabelverteilerkästen.

Er verfügt über eine integrierte intelligente SPS-Zentralsteuerung mit Touchscreen für Anzeige und Bedienung. Prüfdaten können Kraft-Zeit-Kurven generieren. Parameter werden über die Touchscreen-Oberfläche eingestellt, und der gesamte Prüfvorgang läuft automatisch ab. Druck kann automatisch von der Seite und von oben aufgebracht werden. Kompatibel mit Prüflingen verschiedener Größen, ist er eine zuverlässige bevorzugte Ausrüstung für Prüfinstitute und Labore.

Dieser Prüfstand für statische Last ist gemäß den folgenden internationalen und industriellen Normen konzipiert und hergestellt:

• IEC 61439-1 / IEC 61439-2
• IEC 61851-1:2019 / IEC 61851-1:2017 Klausel 6.5.2
• EN IEC 61851-1:2019 / IEC 61851-1:2017

Dieser Prüfstand hat eine halboffene Struktur, bestehend aus einem horizontalen Ladeabschnitt und einem vertikalen Ladeabschnitt. Jeder Ladeaktuator kann sich innerhalb der Ebene mit 3 Freiheitsgraden frei bewegen. Die drei Aktuatoren realisieren gemeinsam eine mobile Beladung mit 8 Freiheitsgraden.

Die Querträgerhöhe kann über Befestigungslöcher stufenweise verstellt werden. Die Basisvorrichtung kann zum Spannen nach vorne, hinten, links und rechts bewegt werden. Sie ist mit einem Schraubstock ausgestattet, und kleine Prüflinge können mit fester und zuverlässiger Fixierung gedreht werden.

Kundenspezifische Spannblöcke werden für verschiedene Produkte konfiguriert, um die Befestigung zu erleichtern. Unterschiedliche Prüfdruckplatten werden gemäß den Normen für verschiedene Prüfgegenstände bereitgestellt.

Das Diagramm des Geräteaufbaus ist unten dargestellt:

Das System verfolgt einen modularen Designansatz und wird in strikter Übereinstimmung mit den Normenanforderungen hergestellt. Standardisierte Designs und Komponenten werden nach Möglichkeit verwendet, um optimierte Leistung und zuverlässige technische Unterstützung zu bieten. Gesteuert von einer Mitsubishi SPS, zeichnet sich das gesamte System durch hohe Zuverlässigkeit und intelligente Bedienung aus. Es verfügt über eine klare Funktionslogik, eine kompakte Struktur, ein attraktives Erscheinungsbild und eine rationale Anordnung, was die Wartung und tägliche Instandhaltung erleichtert. Das Design und die Herstellung der Ausrüstung entsprechen den allgemeinen technischen Spezifikationen der Kunden. Das System ist in folgende Einheiten unterteilt:

Probenlagerplattform:

Die lasttragende Plattform ist integral mit verstärkten Stahlrahmen und dicken Stahlplatten konstruiert. Der Prüflingsspannmechanismus und die beweglichen Baugruppen für die linken und rechten Manipulatoren sind auf der Plattform montiert.

Kraftaufbringungsmechanismus:

Das Kraftaufbringungssystem besteht aus drei Manipulatorsätzen: linker horizontaler Manipulator, rechter horizontaler Manipulator und vertikaler Manipulator. Jede Einheit besteht aus einem Servomotor, der mit einem Präzisions-Elektrozylinder gepaart ist. Am vorderen Ende jedes Manipulators ist ein hochpräziser Kraftsensor angebracht. Der Presskopf verfügt über ein abgewinkeltes, schwimmendes Universalgelenk, das eine automatische Selbstzentrierung ermöglicht, um vollen Kontakt und eine stabile Kraftaufbringung zu gewährleisten.

Übertragungsmechanismus:

Dieser Abschnitt besteht aus Bewegungsmechanismen, die auf die Kraftaufbringungsbaugruppe zum Pressen von Prüflingen abgestimmt sind. Die jeweiligen Freiheitsgrade sind in der folgenden Abbildung dargestellt:

Steuerungssystem:

Diese Einheit besteht hauptsächlich aus einem SPS-Prozessor, Steuerkreisen und Kernsteuerungskomponenten. Alle elektrischen Steuerkomponenten des Systems sind zentral in einem Schrank mit Lüftungsgeräten installiert.

Diese Einheit verwendet eine Mitsubishi SPS zur intelligenten Steuerung.

Ausgestattet mit selbst entwickelter Testsoftware; die Bedienung kann durch einfache Parametereinstellungen erfolgen.
