IEC 62196-1 Ladeanschluss Temperaturanstieg & Bodenterminal Kurzzeit-Widerstandsprüfungssystem

Dieses Gerät verwendet selbstprogrammierte Software und wird computergesteuert betrieben. Alle Standardtestverfahren und Datenbeurteilungslogiken werden vom System automatisch verwaltet und sorgen so für eine benutzerfreundliche Bedienung.

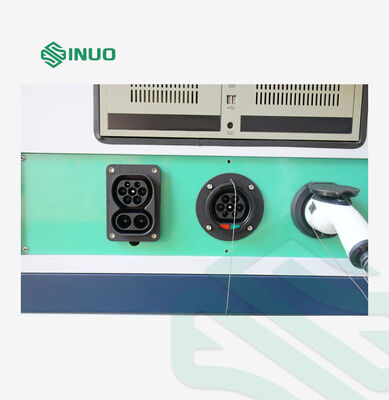

Dieses Gerät dient zur Beurteilung des Oberflächenerwärmungszustands von Ladeanschlüssen und elektrischen Zubehörteilen bei Belastung mit Nennstrom und zur Überprüfung, ob der Temperaturanstieg der Elektroden den Standardspezifikationen entspricht.

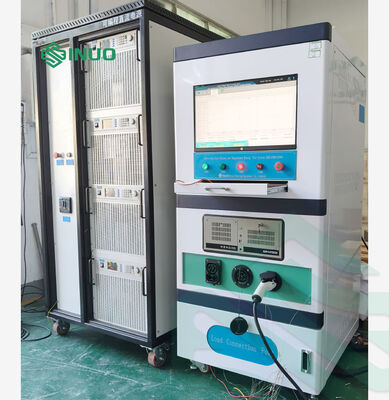

Der Temperaturanstiegstester besteht im Wesentlichen aus einem industriellen Steuerungssystem, zwei Sätzen Gleichstromversorgungen (ein Hochleistungsgerät und ein Niedrigleistungsgerät), einem Mehrkanal-Temperaturerfassungsgerät und einem integrierten Schrank.
Als kundenspezifisches, dediziertes Testgerät, das mehrere Funktionsmodule integriert, ist es für Temperaturanstiegstests für alle Arten von Produkten anwendbar, die eine Bewertung des thermischen Anstiegs erfordern.

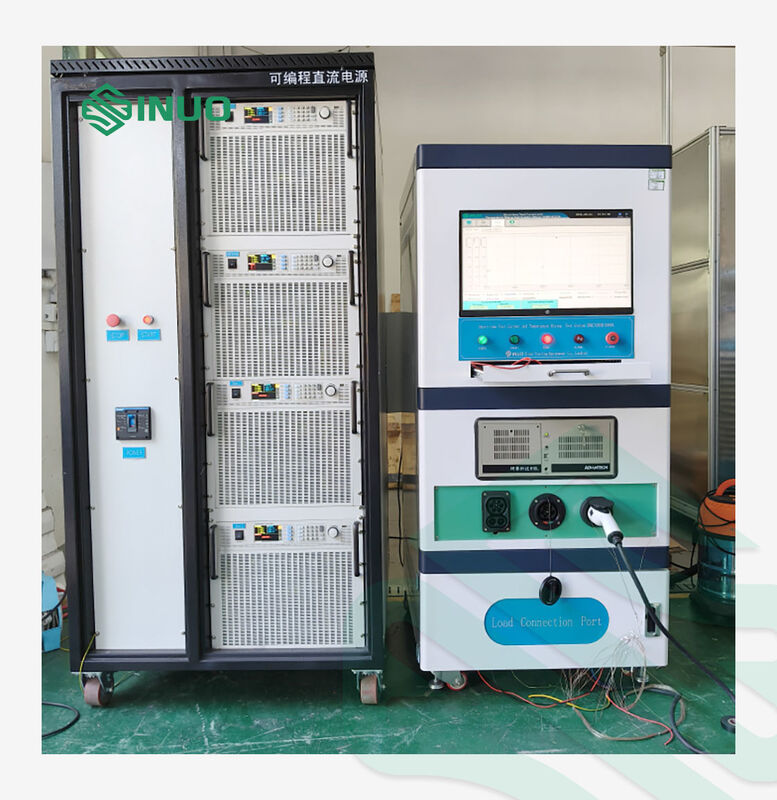

1. Im Schaltschrank ist ein Gleichstromnetzteil mit 0 bis 100 A eingebaut, während ein externes Gleichstromnetzteil mit 100 bis 8000 A vorhanden ist. Das externe Netzteil kommuniziert mit dem Schaltschrank, der einen kontinuierlichen und stabilen Ausgangsstrom von 0 bis 8000 A liefern kann. Es ist keine externe Last erforderlich, da dieses Gerät Stromquelle und elektronische Last in einer Einheit integriert. Sowohl der Ausgangsstrom als auch die Ein-Aus-Steuerzeit sind vollständig einstellbar.


2.

   Eingebautes 100A-Modell
   Der Schaltschrank ist mit einem integrierten 24-Kanal-Temperaturscanner ausgestattet, der mit den Thermoelementtypen K, E, R, B, N, T, J, S, WRE5-26 und WRE3-25 kompatibel ist. Es unterstützt einen Stromsignaleingang von 4–20 mA mit einer Abtastfrequenz von 1 Hz.

3.

   Das Steuerungssystem nutzt den Advantech-Industriecomputer, der sich durch hohe Stabilität und starke Entstörungsleistung auszeichnet. Es verfügt über verschiedene integrierte Schnittstellen, um die Kommunikation mit dem Temperaturscanner und der Gleichstromversorgung zu realisieren. Temperatursignale und elektrische Signale werden isoliert und unabhängig voneinander gesammelt, um Übersprechen zu vermeiden.

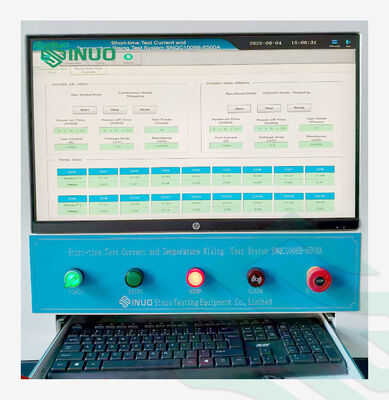

   Der Schaltschrank ist mit einem 21,5 Zoll großen LED-Farb-Touchscreen mit über 16 Millionen Farben, einer Auflösung von mindestens 1280×800 und einer Helligkeit von mindestens 500 cd/m² ausgestattet. Auf dem Bildschirm können Temperaturanstiegskurven sowie Ausgangsspannung, Ausgangsstrom und Ausgangsleistung in Echtzeit angezeigt werden.

4.

   Das 8000-A-Hochstrom-Gleichstromnetzteil ist mit 3 Meter langen, verlängerten Kupferkabeln ausgestattet, die die Anforderung einer maximalen Stromübertragung von 8000 A erfüllen können.

5.

   Sowohl der Schaltschrank als auch das Hochstrom-Gleichstromnetzteil sind zum einfachen Bewegen und Transportieren mit Rollenfüßen ausgestattet.
   Gesamtabmessungen: Breite ≤ 1200 mm, Tiefe ≤ 1400 mm, Höhe ≤ 2000 mm, Gewicht ＜ 1000 kg.
