IEC 62196-1 EV-Ladestecker-Schalt- und Normalbetriebs-Ausdauertester

IEC 62196-1 EV-Ladestecker-Schalt- und Normalbetriebs-Ausdauertester

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Stationen:

Einzelstation

Testhub:

0–150 mm, einstellbar

Testgeschwindigkeit:

0–850 mm/s

Kraftmessbereich:

0 ~ 1000N

Betriebsmodus:

Manuelle oder programmbestimmte Bedienung

Fahrmodus:

Servomotor mit Flüssigbeschichtung und Verriegelungspressung

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

IEC 62196-1 Prüfgerät für EV-Ladesteckverbinder

Dauerprüfgerät für EV-Ladesteckverbinder

Prüfgerät für das Ein- und Ausschalten von Elektrofahrzeugen

Beschreibung des Produkts

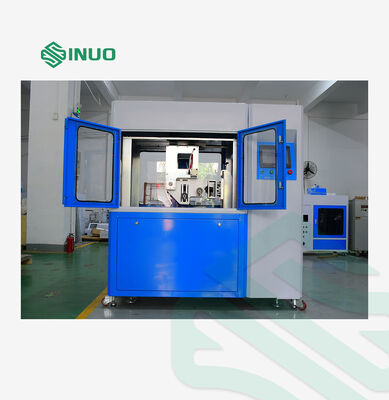

IEC 62196-1 EV-Ladestecker-Schalt- und Normalbetriebs-Ausdauertester

Produktinformationen

Dieser Tester überprüft, ob elektrisches Zubehör wie Ladeschnittstellen für Elektrofahrzeuge, Industriestecker, Steckdosen und Kupplungen den im Normalbetrieb auftretenden mechanischen, elektrischen und thermischen Belastungen ohne übermäßigen Verschleiß oder andere schädliche Mängel standhalten, um so deren Zuverlässigkeit zu validieren.

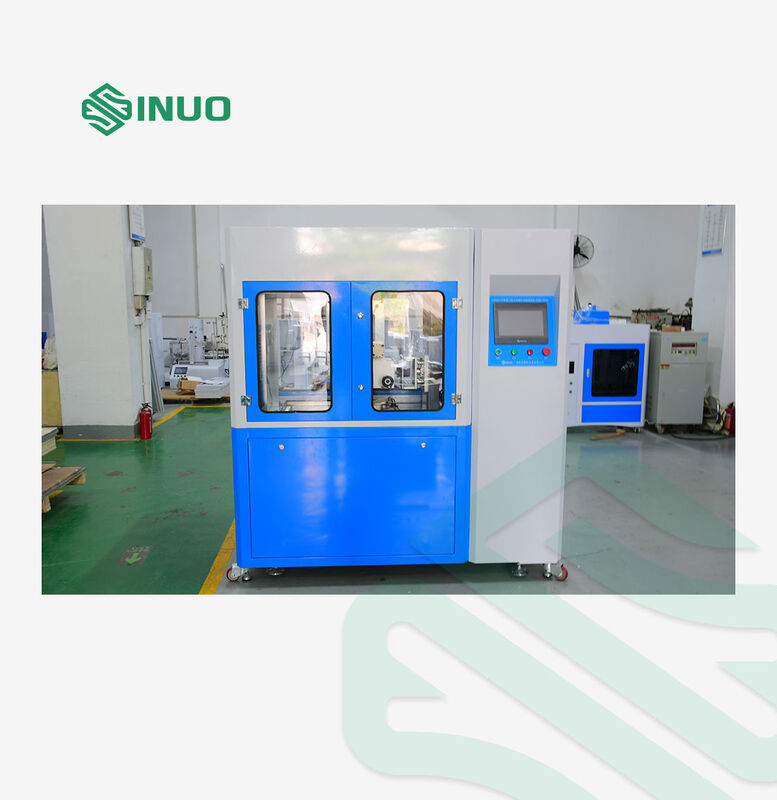

IEC 62196-1 EV-Ladestecker-Schalt- und Normalbetriebs-Ausdauertester

Konforme Standards und Klauseln

• IEC62196-1:2025Stecker, Steckdosen, Fahrzeuganschlüsse und Fahrzeugeingänge – Konduktives Laden von Elektrofahrzeugen – Teil 1: Allgemeine AnforderungenKlausel 22 und 23

• UL 2251 Abschnitt 44

Testmuster und Umfang

Ladeanschlüsse für Elektrofahrzeuge, Industriestecker, Steckdosen und Kupplungen.

Testprinzip

Angetrieben durch einen Servomotormechanismus führt das Gerät wiederholte lineare Einführ- und Entnahmezyklen an Testproben durch. Es unterstützt eine externe elektrische Last für Make-and-Break-Tests. Parameter wie Ein-/Ausschaltdauer, Prüfgeschwindigkeit, Hub und Winkel können alle über den Touchscreen voreingestellt werden.

Struktur und Funktionen

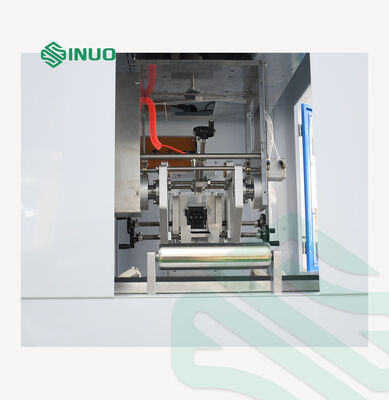

Verwendet einen integrierten Maschinenrahmen, der von einem Servomotor mit Präzisionsuntersetzungsgetriebe angetrieben wird. Ausgestattet mit einem Farb-Touchscreen mit benutzerfreundlicher Bedienung und leistungsstarken digitalen Anzeigefunktionen sowie einer intelligenten SPS-Steuerung.
Es verfügt über 3-Achsen-verstellbare Halterungen, die sich perfekt für die Lebensdauerprüfung von Ladepistolenanschlüssen eignen.

Technische Parameter

Hauptleistungsspezifikationen
Testobjekte	a) Dauertest für den mechanischen Verriegelungsmechanismus b) Analysefähigkeit c) Normalbetrieb (Lebensdauer)
Testbeispielumfang	AC- und DC-Ladepistolen
Stationen	Einzelstation
Elektrischer Steuermodus	Intelligente integrierte Steuerung mit Mitsubishi-SPS, Bedienung über 7-Zoll-Farb-HMI-Touchscreen
Betriebsmodus	Manueller oder programmgesteuerter Betrieb
Funktionen	Kann den normalen Betrieb von Ladeschnittstellen simulieren. Es kann den Ein-/Ausfahrzyklus und das Entriegeln/Verriegeln der mechanischen Verriegelungsvorrichtung integrieren oder separate Einzeltests durchführen. Testgeschwindigkeit, Testdauer und Zyklenanzahl sind vollständig programmierbar.
Fahrmodus	Servomotoren treiben die Ein-/Auszugsbewegungen und rotierenden Schüttelbewegungen an; Hilfsluftzylinder steuern das Öffnen und Schließen des Verriegelungsschaltmechanismus.
Probenbefestigung und Spannmethode	Mechanische Spannvorrichtungen mit 3-Achsen-X/Y/Z-verstellbarer Struktur. Die Klemmposition kann frei eingestellt werden, kompatibel mit GB-, US- und EU-Standard-AC- und DC-Ladeanschlüssen für Elektrofahrzeuge.
Automatische Rotationsfunktion	Eingebauter automatischer Wendemechanismus an der Spannstation der Ladepistole, der eine Drehung um 90° unterstützt. Die Haltedauer nach der Drehung ist von 0 bis 600 Sekunden einstellbar.
Testzyklen	Programmierbarer Bereich: 0 ~ 999.999 Zyklen. Die Maschine stoppt automatisch, sobald das voreingestellte Zyklusziel erreicht ist.
Dauer des Make-and-Break-Kontakts	Einstellbar von 1 bis 999,9 Sekunden. Gemäß der Normanforderung darf die Haltezeit des elektrischen Kontakts nicht weniger als 2 Sekunden und nicht mehr als 4 Sekunden betragen.
Ein- und Auszahlungsrate	Programmierbarer Bereich: 0–10 Zyklen pro Minute (entspricht 3,75 Zyklen/min oder 7,5 Hübe/min)
Testhub	Einstellbar von 0–150 mm (der Abstand zwischen Prüfstecker und Steckdose muss je nach Bedarf ≥50 mm betragen)
Testgeschwindigkeit	0–850 mm/s, direkt über den Touchscreen konfigurierbar
Anzeige des Kraftwerts	Ausgestattet mit einem 100-kg-Kraftsensor zur Überwachung der Kraft in Echtzeit. Es kann Kraft-Zeit-Kurven erstellen, die maximale Einsteckkraft, die maximale Auszugskraft und den Kraftwert in Echtzeit anzeigen. Kraftmessbereich: 0 ~ 1000 N Anzeigefehler: ≤±0,5 % FS Auflösung: ≤0,1 N
Sperrvorrichtung	Verfügt über eine automatische Pressfunktion für mechanische Verriegelungsmechanismen, um normale Betriebsbedingungen zu simulieren.
Lösungstanks	Es stehen drei unabhängige Testflüssigkeitstanks zur Verfügung, die die simulierten Lösungen gemäß IEC 62196-1:2022 separat aufnehmen können: Tabelle 10: Simulationslösung für sauren Regen Tabelle 11: Salzwasser-Simulationslösung Tabelle 13: Simulationslösung für trübes Wasser
Parameter für das Eintauchen in Flüssigkeiten	Programmierbare Parameter: Eintauchzyklen, Eintauchdauer, Lufttrocknungszeit, Ein-/Ausfahrzyklen und Gesamttestzyklen.
Laden	Externer Lastanschluss unterstützt
Erkennungsfunktion	Bei Anschluss einer externen Last löst die Maschine einen Stromkreisunterbrechungsalarm aus und zeichnet die aktuelle Prüfzykluszahl auf.
Sicherheitsschutz	Erdungsschutz, Kurzschlussschutz und Überlastschutz
Betriebsumgebung
Stromversorgung	Wechselstrom 220 V ±10 %, 50–60 Hz, 2 kW
Betriebstemperatur	0–40°C
Luftfeuchtigkeitsbereich	30 %–90 %
Gesamtabmessungen	Ca. B1000 × T750 × H1200 mm
Gewicht	Ca. 150 kg
