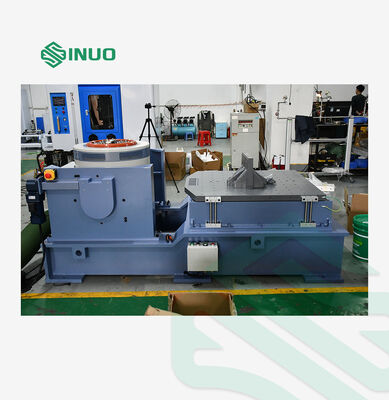

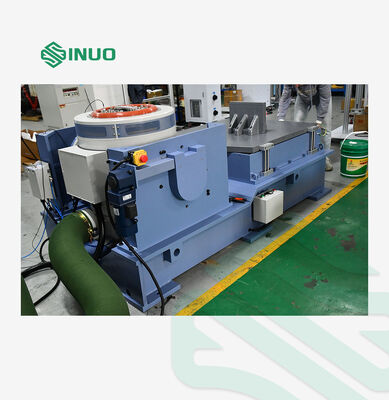

1000 Kgf Elektromagnetische Vibrationsprüfmaschine 1-3000 Hz 300 kg Nutzlast für die IEC MIL GB-Prüfung

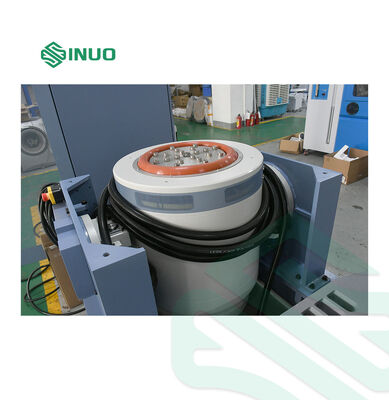

A11S24 Parameter des elektromagnetischen Anregungsgenerators

Maximale sinusförmige Erregungskraft

1000kg.f Spitzenwert

Maximale zufällige Anregungskraft

1000 kg.f r.m.

Maximale Aufregungskraft durch Aufprall

Höchstmenge 2000 kg.f

Frequenzbereich

1 ‰ 3000 Hz

Höchstverlagerung

51 mm p-p

Höchstgeschwindigkeit

2 m/s

Höchstbeschleunigung

100G ((980 m/s)²)

Resonanzfrequenz erster Ordnung

3200 Hz ± 5%

Wirkungslast

300 kg

Frequenz der Vibrationsisolation

2.5 Hz

Durchmesser der beweglichen Spule

F240 mm

Gewicht der beweglichen Spirale

10 kg

Schraub auf den Tisch.

16 × M10

Flussdurchfluss

< 10 Gauss

Zulässiger exzentrischer Moment

300 N·m

Größe der Ausrüstung

845 mm x 790 mm x 840 mm (ohne Ausdehnungstabelle)

Gewicht der Ausrüstung

Ungefähr 1100 kg (ohne horizontale Schiebetische)

LA12K digitaler Schaltleistungsverstärker

Ausgangsleistung

12 KVA

Ausgangsspannung

100 V

Ausgangsstrom

100A

Leistungsfähigkeit des Verstärkers

≥ 90%

Schaltfrequenz

116 kHz

Signal-Rausch-Verhältnis (SNR)

≥ 65 dB

Geräuschpegel

≤ 70 dB

Verstärkergröße

880 mm x 590 mm x 1720 mm

Servo-Schutzsystem

Funktion

Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust

Digitale Vibrationsregelung VCS-2

Hardware-Konfiguration

2 gleichzeitige Eingangskanäle, 1 Ausgangskanal

Sineus, zufälliger, klassischer Schock

Steuerrechner

Originalcomputer mit 17" LCD-Monitor, Tastatur und optischer Maus

Software

Mit einer zweisprachigen (chinesisch/englisch) Bedienoberfläche unterstützt es Zeit-Domain- und Frequenz-Domain-Analyse, Signalquelle-Steuerung, Sinus-Sweep-Analyse und mehr.Es kann automatisch WORD-Testberichte generieren, und verfügt über Funktionen für Signal-/Datenanzeige, Speicherung, Konfiguration von Prüfparametern und Datenanalyse.

Beschleunigungssensor LTE C04A07

Frequenzbereich: 1-8000 Hz

Empfindlichkeit: 30%/g

Temperaturbereich: -40 - 160°C

VT80 vertikale Verlängerungstabelle

Material

Aluminium/Magnesiumlegierung, Oberflächenhard anodiert

Größe der Tabelle

800 mm × 800 mm

Festloch

M8 Schraubhülle aus Edelstahl, langlebig und verschleißfest

Häufigkeit der Verwendung

Sine:1000 Hz; Zufalls: 1500 Hz

Gewicht

Ungefähr 67,5 Kilo.

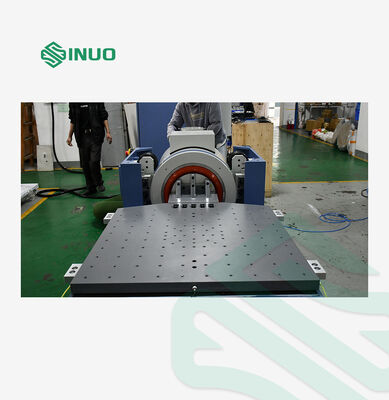

HG80 horizontale Ölfolie-Rutschtabelle

Material

Aluminium/Magnesiumlegierung, Oberflächenhard anodiert

Größe der Tabelle

800 mm × 800 mm

Festloch

M8 Schraubhülle aus Edelstahl, langlebig und verschleißfest

Häufigkeit der Verwendung

Sine:2000 Hz; Zufalls: 2000 Hz

Gewicht

Ungefähr 105 Kilo.

B402 Kühlventilator (einschließlich Schalldämpfer)

Lüfterleistung

4 kW

Lüfterdurchfluss

400,8 m3/Min.

Ventilatordruck

0.049kgf/cm2

Elektrische Anforderungen

Stromversorgung

Dreiphasige Wechselstrom 380V/50Hz, 25 KVA

Druckluft

0.6Mpa

Bodenwiderstand

≤ 4Ω
