IEC 62196-3-konforme Elektrofahrzeugverbindungsmaschine zur Prüfung der Zuverlässigkeit der Ausziehkraft und -verriegelung 165~750N

IEC 62196-3-konforme Elektrofahrzeugverbindungsmaschine zur Prüfung der Zuverlässigkeit der Ausziehkraft und -verriegelung 165~750N

Produktübersicht

Dieses Prüfgerät entspricht den Vorschriften des Abschnitts 14 der Norm IEC 62196-3:2026 sowie den Vorschriften des Abschnitts 14.1.5 und 14.1.6 (Abbildungen 13 und 14) der IEC 62196-1:2025Es ist dazu bestimmt, die Zugkraft eines aus den Steckdosen gezogenen Prüfsteckers zu überprüfen und die Leistung des Verriegelungsmechanismus des Steckverbinder zu überprüfen.

Technische Anforderungen

1Abzugskräfte.

Die Prüfvorrichtung ist mit einer elektrischen Steckdose ausgerüstet, die mit einer Verriegelung ausgestattet ist.2025, wobei die Trennsachse senkrecht ausgerichtet wird, um das Paarungszubehör nach unten zu ziehen.
Die Zugkraft der Steckdose (einschließlich der Prüfgewichte) muss den in der nachstehenden Tabelle aufgeführten Werten entsprechen:

2. Strukturelle Merkmale

• Prüfgerät für die Anziehungskraft

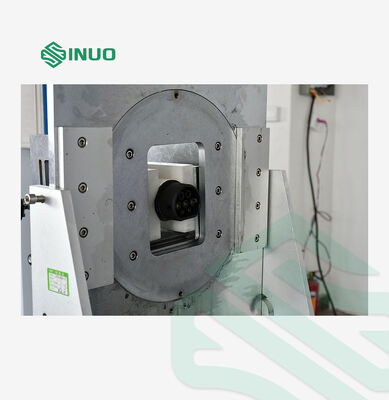

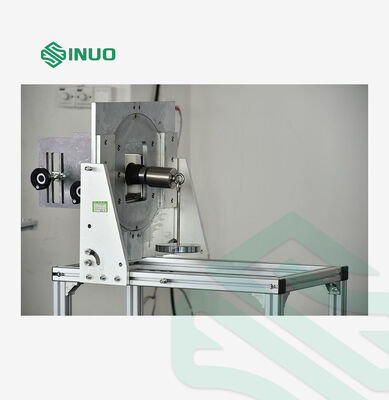

Der Prüfer besteht aus einer Befestigungseinrichtung, einer Klemmvorrichtung, Hauptgewichten, Hilfsgewichten und einem Prüfstopfen.

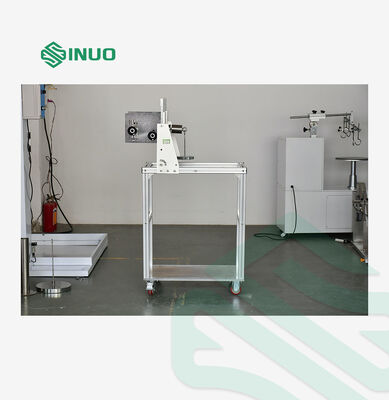

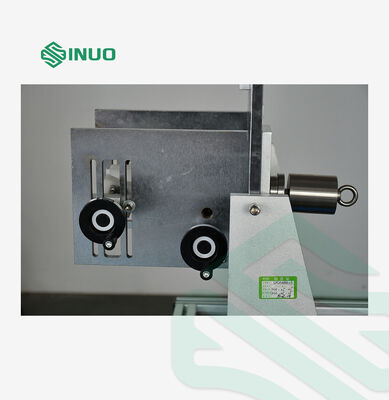

Optimierte Konstruktion: Ziehbefestigung durch Gegengewicht ersetzt; Gewichtshaken direkt an den Prüfstopfen angeschlossen, mit eigener Probenverschlussbefestigung (Konfiguration in Abbildung 1).

Abbildung 1

• Überprüfung der Schließvorrichtung:

Anwendungsbereiche

• Hersteller von Komponenten für das Laden von Elektrofahrzeugen: FuE, Eingangsprüfung und Fertigprodukttest von Steckdosen für Elektrofahrzeuge mit Stromwechselstrom und Gleichstrom, Ladesteckverbinder für Fahrzeuge.

• Prüf- und Zertifizierungslabore von Drittanbietern: Vorprüfung vor der CB/UL/CE-Zertifizierung zur Überprüfung der Zugkraft und der Sperrverbindungsfähigkeit von Ladegeräten.

• Neue Kraftfahrzeugfabriken: Qualitätskontrolle für Fahrzeugladestationen.
