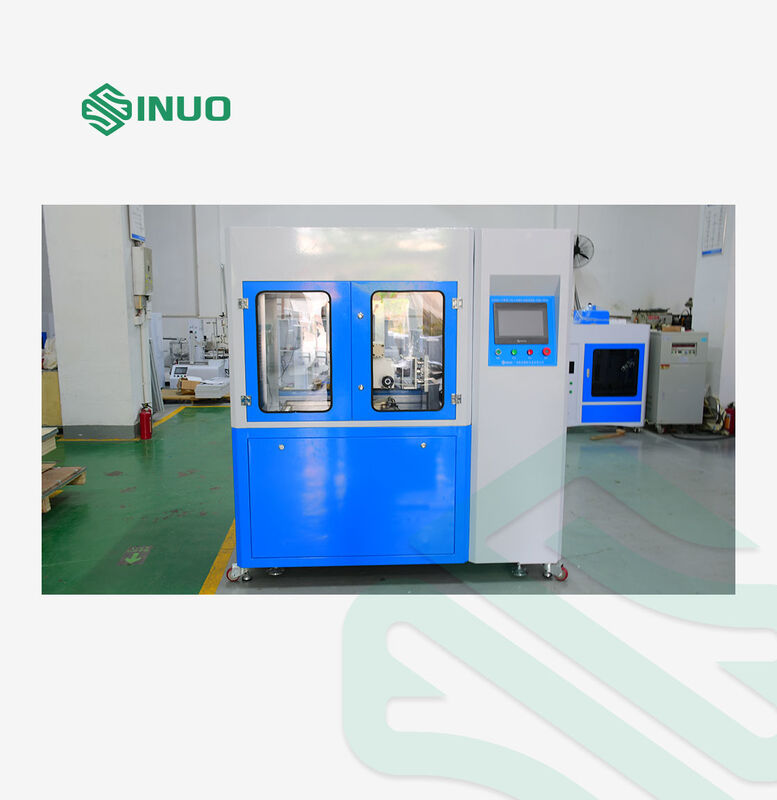

Mechanische Dauertestmaschine für Steckverbinder IEC 62196-1 EV mit Servoantrieb

Mechanische Dauertestmaschine für Steckverbinder IEC 62196-1 EV mit Servoantrieb

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Vorrichtung:

X/Y/Z 3-Achsen verstellbar, universell für GB/US/EUR AC/DC-Stecker

Testgeschwindigkeit:

0–1100 mm/s (auf dem Touchscreen voreinstellbar)

Testhub:

0–150 mm (voreinstellbar)

Testzyklen:

0–999999 Mal (voreinstellbar, automatischer Stopp)

Einsteck-/Entnahmerate:

0–10 Mal/Min. (voreinstellbar)

Kontrollsystem:

Mitsubishi PLC + 7-Zoll-Farb-Touchscreen-HMI

Kraftüberwachung:

0–500 N Kraftsensor; Echtzeit-Kraftkurvenanzeige

Automatischer Flip:

Automatisches Umdrehen um 90° für Lösungs-Tauchtest (Haltezeit 0–600 s)

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

IEC 62196-1 EV-Stecker-Testgerät

EV-Stecker-Ausdauertester mit Servoantrieb

Elektrofahrzeug-Testgeräte mit Garantie

Beschreibung des Produkts

IEC 62196-1 EV Stecker mechanische Langlebigkeitsprüfung Maschine mit Servoantrieb

Produktübersicht

Diese Prüfmaschine ist speziell für die Bruchfähigkeitstest und Normalbetriebstest für Ladeoberflächen von Elektrofahrzeugen, Industrie-Steckdosen, Steckdosen und Kupplungen; es wird überprüft, ob elektrisches Zubehör wiederholten mechanischen Einsätzen standhält,elektrische und thermische Belastungen beim normalen Betrieb ohne übermäßigen Verschleiß, Verformungen oder sonstige schädliche Wirkungen, um die Zuverlässigkeit und Lebensdauer des Produkts zu überprüfen.Es unterstützt eine äußere Belastung für die Prüfung der BruchfähigkeitAlle Prüfparameter, einschließlich Einschaltzeit, Prüfgeschwindigkeit, Schlag und Winkel, können über das Touchscreen-Panel voreingestellt werden.

Konformitätsstandards

IEC 62196-1:2022 Abschnitt 22, Abschnitt 23.2Artikel 23.3, Abbildung 15, Tabelle 8, Tabelle 9
IEC 62196-3:2022 Abschnitt 22, Abschnitt 23
IEC 60309-1:2012 Abschnitt 20, Abschnitt 21

Technische Parameter

Artikel	Spezifikation
Prüfobjekte	Prüfung der Bruchfähigkeit; Prüfung des normalen Betriebs
Prüfproben	AC/DC-Ladegeräte, Fahrzeuganschlüsse, Steckdosen, Steckdosen, Kupplungen
Prüfstation	Einzelne Station
Steuerungssystem	Mitsubishi PLC + 7-Zoll Farb-Touchscreen HMI
Betriebsmodus	Manuell / programmierbar
Antriebsmodus	Servomotor zum Stecken/Flippen; Hilfszylinder für den Schaltschalter
Einrichtung	Mechanische Befestigung; 3-Achsenverstellbar X/Y/Z; universell für GB/US/EUR-Standards
Automatische Umdrehung	90° automatische Umdrehung; Haltezeit der Umdrehung: 0 ¢ 600 s
Prüfzyklen	0999999 mal (vorinstallierbar, automatischer Stopp)
Brechkapazität Leitung Zeit	1 ¢ 999,9 s (vorinstallierbar)
Steck-/Abzugssatz	0·10 mal/min (vorinstallierbar)
Testschlag	0 ̊ 150 mm (vorinstallierbar)
Testgeschwindigkeit	0·1100mm/s (vorinstallierbar auf dem Touchscreen)
Überwachung der Kraft	0 ′ 500N Kraftsensor; Echtzeitkurve; maximale Ein-/Austriebskraftanzeige
Simulation der Verriegelung	Automatische mechanische Verriegelungspresse
Lösungsbehälter	1 Satz (für IEC 62196-1:2022 Abschnitt 23).3.2 Prüfung)
Einstellung der Lösungstiefe	Eintrittszeiten, Eintrittszeiten, Trocknungszeiten, Steckzyklen, alles programmierbar
Auflademodus	Außenbelastung (kompatibel mit SN2217-480V250A)
Alarmfunktion	Anschlussbrüchingalarm und Aufzeichnung der Prüfzahl unter Last
Sicherheitsschutz	Bodenschutz, Kurzschlussschutz, Überlastschutz

Struktur und Merkmale
Integrierte starre Rahmenstruktur
Servomotorantrieb mit Präzisionskugelschraube und Zeitgurt

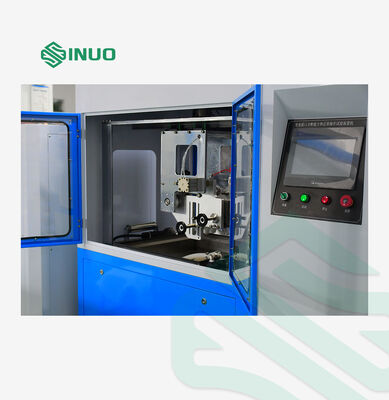

Mitsubishi PLC + 7-Zoll Farb-Touchscreen HMI

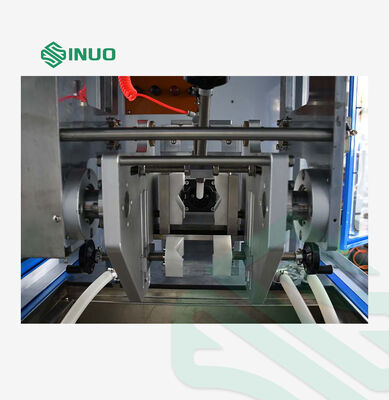

Dreiachsige verstellbare Befestigung für eine breite Kompatibilität

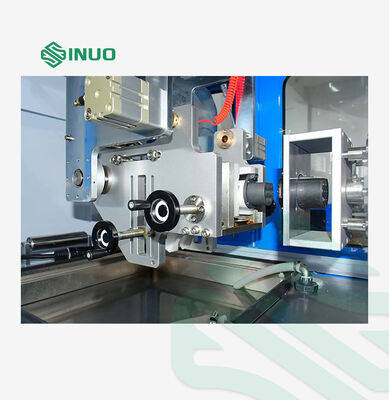

Automatischer 90°-Wendungsmechanismus für die Lösungsstickprüfung
Echtzeit-Kraftüberwachung und Kurvenanzeige
Simulation der automatischen Sperrvorrichtung
Programmierbare Prüfzyklen und automatische Anschaltfunktion
Betriebsumfeld
Stromversorgung: AC220V ± 10% / 50 ¢ 60Hz, 2 kW
Betriebstemperatur: 0°40°C
Luftfeuchtigkeit: 30%~90% RH
Abmessungen: ca. W1000×D750×H1200mm
Gewicht: ca. 150 kg
