IEC-60068-2-27 Konformer Mechanischer Schockprüfer für Elektronik

IEC-60068-2-27 Konformer Mechanischer Schockprüfer für Elektronik

Markenbezeichnung:	Sinuo
Modellnummer:	SN558-HSKT50
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Maximale Belastung:

50kg

Spitzenbeschleunigung:

15–650 g

Pulsdauer:

1,5–30 ms

Eingangskanäle:

2 Kanäle

Stromversorgung:

Einphasig 220 V ±10 %

Druckluft:

0,5–0,8 MPa

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

5 Sätze pro Monat

Hervorheben:

IEC-60068-2-27-konformer Schocktester

mechanischer Schocktester für die Elektronik

Elektroschocktestgeräte für Batterien

Beschreibung des Produkts

Mechanischer Schocktester nach IEC-60068-2-27 für Elektronik

Konforme Normen:

Entspricht IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, etc.

Produktinformationen:

Diese Maschine eignet sich hauptsächlich für Schockfestigkeitsprüfungen in Bereichen wie Elektronikprodukte, Luft- und Raumfahrt, Marine, Automobilkomponenten und Transport. Mit einem Wellenformgenerator kann sie Halbsinus-Schocktests durchführen.

Systemzusammensetzung

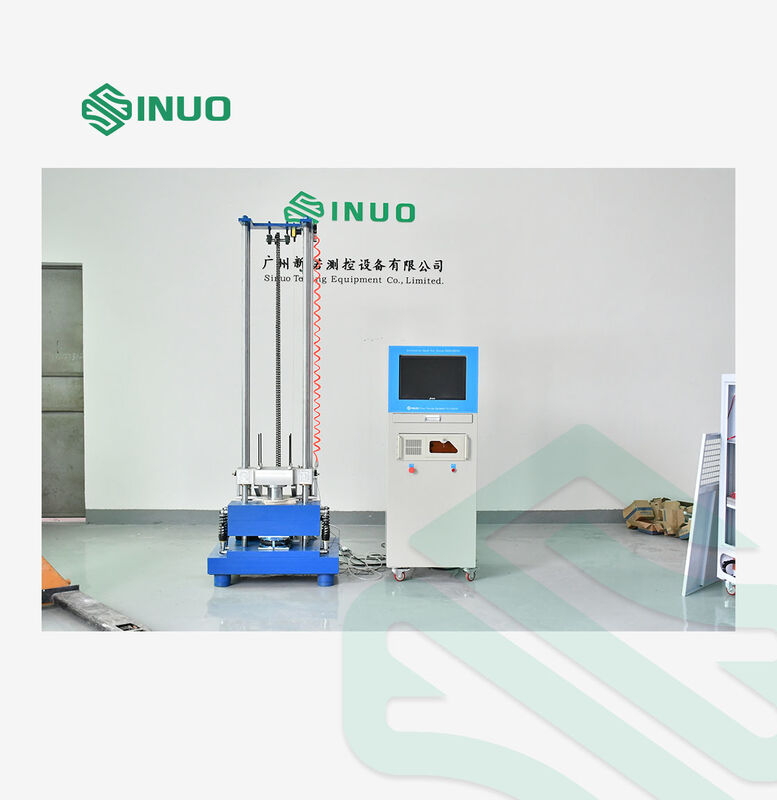

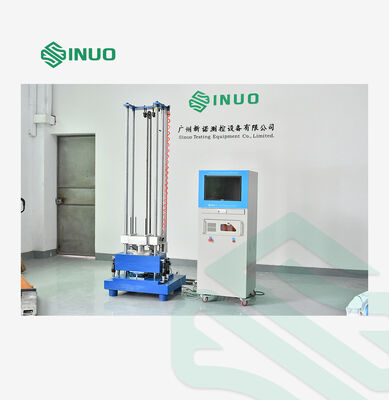

Das elektrische vertikale Schockprüfsystem für das Anheben besteht aus vier Teilen: dem Schocktischkörper, dem Motor, dem Messsteuersystem und dem Wellenformgenerator. Das Diagramm der Systemzusammensetzung ist wie folgt:

Funktionsprinzip

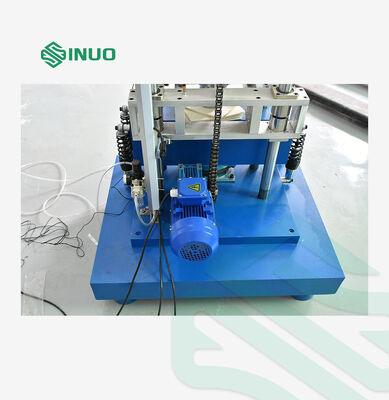

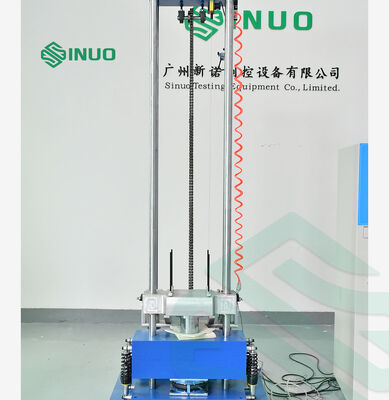

Der Motor treibt eine Kette an, um den Tisch auf eine voreingestellte Höhe anzuheben. Der Tisch fällt dann frei und kollidiert mit dem Wellenformgenerator, um eine Schockwelle zu erzeugen.

Konstruktionsschema

Entsprechende Geschwindigkeitsänderung (Berechnungsformeln)

Halbsinus (Halbsinuswelle): △v=0.636AD×10^-3

Trapezförmig : △v=0.5AD×10^-3

Sägezahn : △v=0.9AD×10⁻³

A = Spitzenbeschleunigung (g)

D = Stoßpulsdauer (ms)

Tabelle Spitzenbeschleunigung vs. Pulsdauer
Spitzenbeschleunigung A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Pulsdauer D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Technische Parameter:

Plattengröße	500×500 mm
Plattenmaterial	Hochfeste Aluminiumlegierung
Max. Last	50kg
Spitzenbeschleunigung	15—650 g
Pulsdauer	1.5—30ms
Beschleunigungsungleichmäßigkeit der Tischplatte	≤20%
Querachse der Tischplatte	≤30%
Beschleunigungs- und Impulstoleranz	≤20%
Geschwindigkeitsänderungstoleranz	≤15%
Gerätemaße	950 × 1250 × 2250mm
Gerätegewicht	2500 kg
Messsystem
Eingangskanäle	2
Abtastrate	192KHz
Eingangstyp	Spannung / Ladung
Spannungsbereich	-10V ~+10V
Kopplungsmodus	AC,DC,ICP
Schockwelle	Halbsinus
Kommunikationsschnittstelle	USB2.0
Unterstützte Standards	GB , GJB, MIL-STD, benutzerdefinierte Standards
Betriebssystem	Microsoft Windows7/10
Systembeschleunigungssensor
Marke	YMK
Ausgangstyp	Ladungsmodus
Empfindlichkeit:	3.93pC/g
Frequenzbereich	0.5—12KHz
Beschleunigungsbereich	±2500g
Betriebsumgebung	-40~ +160℃
Zusätzliche Spezifikationen
Stromversorgung	Einphasig 220V ±10%
Druckluft	0.5—0.8Mpa
Temperatur	RT～40℃
Luftfeuchtigkeit	25℃＜85RH％
