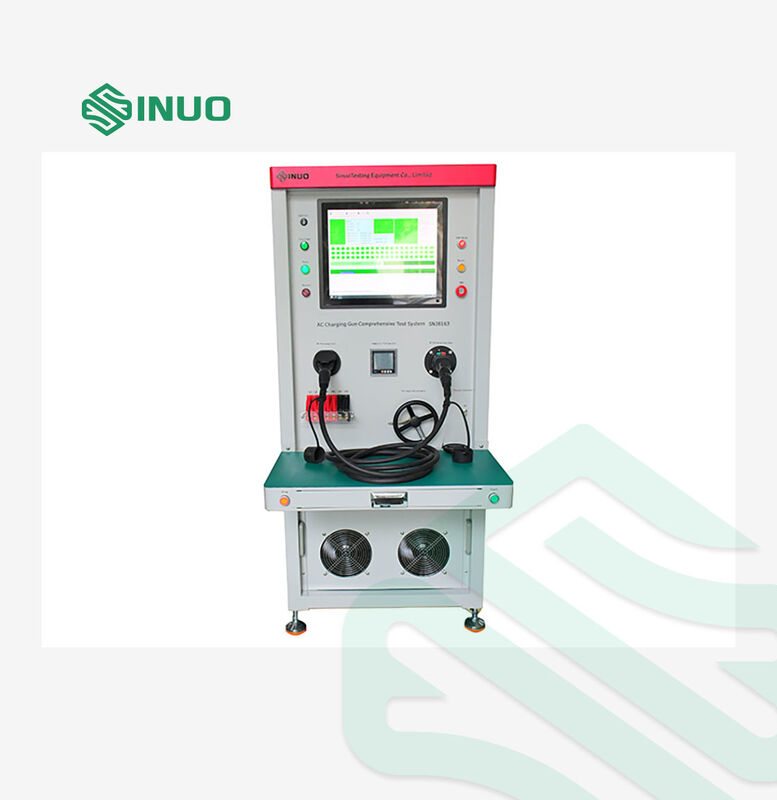

IEC 62196-1 AC-Ladegerät umfassendes Prüfsystem

Das Gerät verfügt über einen Scanner zum Lesen von Barcodes oder QR-Codes auf den Prüflingen.

Scannen Sie das Produkt vor dem Testen; nach dem Test wird der gescannte Code automatisch mit dem Prüfprotokoll verknüpft, was die Rückverfolgbarkeit ermöglicht.

Bruch-, Durchgangs-, Kurzschluss- und Verdrahtungsreihenfolgetests werden durch SPS-Ein-/Ausgangsscanning durchgeführt.

Die SPS bestimmt automatisch Bestanden/Nicht bestanden.

1 – 5000 Ω, Genauigkeit: 1%

Obere und untere Grenzwerte können eingestellt werden, um die Produktqualität zu bestimmen.

16A AC-Stecker: Nicht gedrückt RC: 680Ω, Gedrückt RC+R4:3,38 kΩ 32A AC-Stecker: Nicht gedrückt RC: 220Ω, Gedrückt RC+R4:3,52 kΩ 63A AC-Stecker: Nicht gedrückt RC: 100Ω, Gedrückt RC+R4:3,4 kΩ

Die Messgenauigkeit des Widerstands muss 1%–2% erreichen.

100 – 50.000 Ω, Genauigkeit: 2%

Obere und untere Grenzwerte können eingestellt werden, um die Durchgangsqualität zu bestimmen

Misst den Spannungsabfall über die Anschlüsse unter Nenn- und Überlaststrombedingungen.

Integrierter dreiphasiger einstellbarer Transformator: 0-380V Ausgang, einstellbare dreiphasige Last 0-35A.

Unterstützte Prüfbereiche:

• 3,3 kW 16A einphasig
• 7,4 kW 32A einphasig 11 kW 16A dreiphasig 22 kW 32A dreiphasig

Einphasig: L-N, L-E, E-N

Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Prüfspannung: DC 100 – 1000V (einstellbar)

2.Untergrenze: 1 M–1 GΩ (einstellbar)

3.Genauigkeit: ±5%

4.Alarm, wenn Widerstand < eingestellter Wert

Einphasig: L-N, L-E, E-N

Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Prüfspannung: AC 0 – 5 kV / DC 0 – 6 kV (einstellbar)

2.Leckstromgrenze: AC 0,1 – 20 mA, DC 0,01 – 5 mA

3.Genauigkeit: ±1,5% + 3 Ziffern

4.Digitale Anzeige der Spannung, automatische programmierbare Einstellung

5.Alarm, wenn der Leckstrom den eingestellten Wert überschreitet

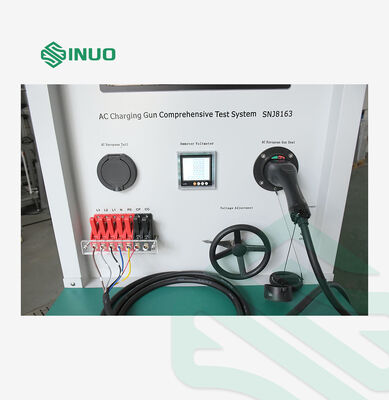

EU AC Fahrzeugsteckerhalter, EU AC Sockelsteckerhalter, GB AC Steckerhalter,

US AC Steckerhalter

Spezielle Pressvorrichtung passend zum Prüfprodukt, mit Klemme und

Schutzplatte

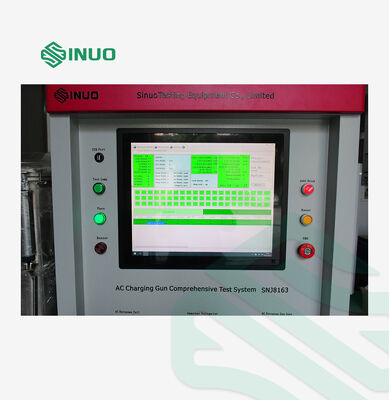

1.Unterstützt Win 7 und Win 10, alle Parametereinstellungen können über die Software konfiguriert werden.

2.Die Testergebnisse jedes Produkts werden in Echtzeit auf dem Computer gespeichert, um einfachen Zugriff, Anzeige und Analyse zu ermöglichen.

3.Kommunikationsschnittstellen sind für die optionale Verbindung mit MES-Systemen reserviert, sodass Testdaten zur Verwaltung und Steuerung in die MES-Datenbank hochgeladen werden können.

3.Testdaten werden unmittelbar nach Abschluss gespeichert.

4.Gespeicherte Testdaten können im TXT- oder Excel-Format exportiert werden.

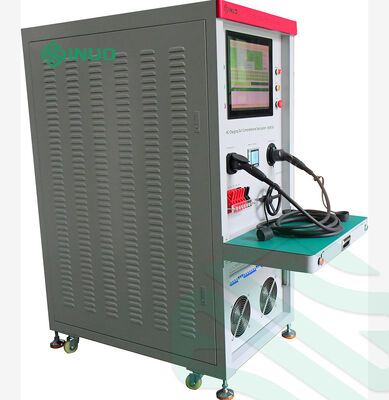

1.Mobile Rollen mit Feststellfunktion.

2.MES-Konnektivität: Optional, zusätzliche Kosten fallen an.
