IEC 61851 Pendelschlagprüfgerät – Mechanische Festigkeitsprüfung für EV-Ladestationen
Anwendbare Normen:
IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
Prüfgegenstand und Geltungsbereich:
AC/DC-Ladestationen für Elektrofahrzeuge, Transformatorenschränke und Zählerschränke.
Prüfzweck:
Diese Ausrüstung wird zur Durchführung von mechanischen Festigkeitsprüfungen an EV-Ladestationen oder Transformatorenschränken verwendet, die in Ladesystemen für Elektrofahrzeuge eingesetzt werden.
Prüfprinzip:
Prüfung Eh a: Pendelschlag
Das Schlagwerk wird durch ein 1-Meter-Pendelrohr aus einer definierten Höhe frei freigesetzt und trifft das Prüfobjekt in der untersten vertikalen Position. Die Prüfung wird durch Umwandlung von potenzieller Gravitationsenergie in kinetische Energie erreicht.
Prüfung Eh c: Vertikaler freier Fall des Schlagwerks
Das Schlagwerk fällt vertikal durch ein Führungsrohr aus einer bestimmten Höhe in einem statischen Zustand und trifft die horizontale Oberfläche des Prüfobjekts. Die Prüfung wird durch Umwandlung von potenzieller Gravitationsenergie in kinetische Energie erreicht.
Aufbau und Merkmale:

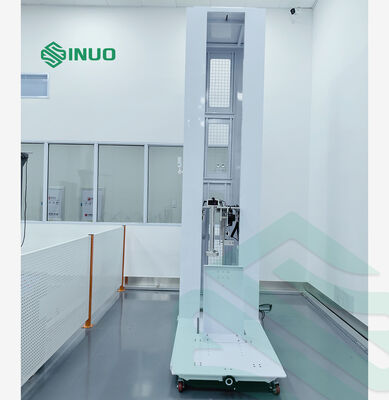

Wie in der untenstehenden Anordnung gezeigt, besteht das System aus linken und rechten Strukturen.Linke Seite: Pendelverstellung und Freigabemechanismus,Rechte Seite: Montageplattform für Prüfobjekte

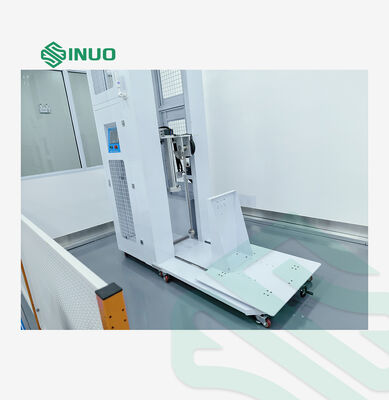

1.Die Pendelschlagwerkseinheit ist auf einer rollbaren Wagenkonstruktion montiert, die es ermöglicht, große DC-Ladestationen von verschiedenen Seiten zu prüfen. Kleine AC/DC-Ladegeräte können auf der Plattform montiert werden, einschließlich der Prüfung von unten und von hinten.
2. Sowohl das Pendel- als auch das Fallwerk sind elektrisch höhenverstellbar, mit einem Bereich von 0,2–2,5 m.
3.Der Schlagwinkel ist verstellbar, um unterschiedliche Fallhöhen zu erreichen, und unterstützt IK06–IK11 Energielevel (1–50J).
4. Anti-Sekundärschlagfunktion für das Pendelsystem.
5. Elektromagnetische Freigabe für Pendel und Fallhammer mit Fernbedienung per Knopfdruck.
6. Schneller Austausch von Schlagwerkzeugen.
7. SPS-Steuerungssystem mit Touchscreen und Infrarot-Fernbedienung.
8. A3-Stahlrahmen mit Pulverbeschichtung für hohe Steifigkeit und Stabilität.
Technische Parameter:
|
Modell |
SNQC1008B |
|
Steuerungssystem |
SPS-Steuerung, Touchscreen-Bedienung. Alle Funktionen, einschließlich Heben und Freigabe, sind in den Touchscreen integriert, mit Unterstützung für Infrarot-Fernbedienung. |
|
Prüfobjektbereich |
1, Wandmontierte und mastmontierte AC-Ladestationen 2, Schrankartige DC-Ladestationen Hinweis: Maximale Prüfobjektgröße auf der Plattform: B×T×H = 1 × 1 × 2,0 m
|
|
Prüffunktionen |
1, Pendelschlagprüfung (Seitenaufprall) 2, Fallhammer-Schlagprüfung (Aufprall auf die Oberseite) |
|
Antriebssystem |
Motor + Getriebe zum Heben; elektromagnetisches Freigabesystem. |
|
Übertragungssystem |
Präzisionskugelgewindetrieb + Linearführungsschiene. |
|
Systemaufbau |
Rahmenkonstruktion mit Prüfobjektplattform. Schlagwerk auf dem Rahmen montiert; große Prüfobjekte können direkt auf den Boden gestellt werden. Stahlgehäuse mit korrosionsbeständiger Beschichtung.
|
|
Sekundärschlagverhinderung |
Ja, automatische Verriegelung des Rückprallrohrs |
|
Höhenverstellung |
Motorgetrieben über Touchscreen-Eingabe |
|
Freigabemethode |
Elektromagnetisch, Ein-Knopf-Bedienung |
|
Schlagenergie |
1,2,5,10,20J,50J (IK06–IK11)
|
|
Pendelschlagwerkseinheit äquivalente Massen |
250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, erreicht durch Kombination von Pendelrohren |
|
Pendelrohre |
1J: Ø9 mm Stahlrohr, Länge 1000 mm, Wandstärke 0,5 mm 2J: Ø10 mm Stahlrohr, Länge 1000 mm 5–50J: Ø15,9 mm Stahlrohr, Länge 1000 mm |
|
Prüfhöhe |
elektrisches Heben, Hub 200–2500 mm, Touchscreen-Steuerung |
|
Fallhöhe |
Bereich: 0-500 mm, mit Skalenanzeige, verstellbarer Schlagwinkel
|
|
Hebesystem |
motorgetrieben, Höhe wird über Touchscreen eingestellt |
|
Freigabesystem |
elektromagnetische Freigabe mit Ein-Knopf-Bedienung |
|
Schlagenergiebereich |
1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11) |
|
Äquivalente Massen |
250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, System basierend auf Eigengewicht |
|
Führungsrohre |
1,2,5,10,20J,50J, dedizierte Rohre für jedes Energielevel |
|
Grundplatte |
Verstärkte Hochleistungs-Stahlgrundplatte |
|
Aufprallhöhe des Prüfobjekts |
Elektrische vertikale Verstellung mit einem Hub von 200–2500 mm, gesteuert über Touchscreen |
|
Horizontale Positionierung des Prüfobjekt-Aufpralls |
Verstellbare Verlängerungsposition des Fallgewichtmechanismus, die einen Aufprall an verschiedenen Punkten auf der Oberseite des Prüfobjekts ermöglicht |
|
Fallhöhe |
digitale Anzeige auf dem Touchscreen; Höhe kann nach erstem Kontakt über Touchscreen-Steuerung eingestellt werden |
|
Struktur der Prüfobjektplattform |
|
|
Abmessungen |
1,0*1,2m, kann Prüfobjekte bis zu 1,0 × 1,0 m klemmen |
|
Grundplatte |
10 mm dicke Stahlplatte mit Gewindebohrungen, angeordnet nach den Anforderungen des Prüfobjektlayouts |
|
Stützpfeiler |
vertikale Montagepfeiler, kompatibel mit rückseitig montierten Prüfobjektpaneelen |
|
Schnellverbindungs- und Trennstruktur |

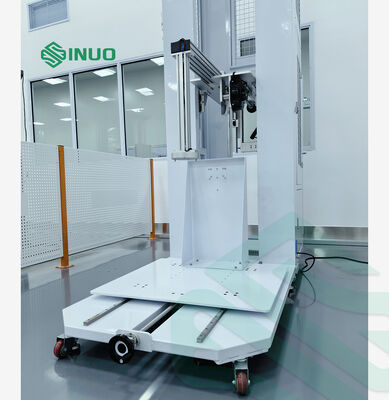

Ermöglicht die Verbindung mit oder Trennung vom Schlagrahmen; wird im verbundenen Modus für kleine Prüfobjekte und im getrennten Modus für große DC-Ladestationen (EV-Ladestationen) verwendet |
|
Sicherheits- und Funktionsmerkmale |
1. Überlastschutz des Motors 2. Not-Aus-Schutz 3. Dreifarbiges Statusanzeigesystem: Gelb: Bereitschaft Grün: Läuft Rot: Alarm Echtzeit-Anzeige des Systemstatus 4. Leckschutzsystem im Lieferumfang enthalten |
|
Mobilitätsdesign |
Sowohl der Schlagrahmen als auch die Prüfobjektplattform sind mit Stützstrukturen und Lenkrollen ausgestattet, die Mobilität und sichere Verriegelung am Boden im positionierten Zustand ermöglichen. |
Anhangstabellen:
![]()
Tabelle 3 Beziehung zwischen IK-Code und entsprechender Energie
|
IK-Code |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
IK11 |
|
Energie / J |
a |
0,14 |
0,2 |
0,35 |
0,5 |
0,7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Hinweis 1. Wenn eine höhere Schlagenergie erforderlich ist, beträgt der empfohlene Wert 50J. Hinweis 2: Einige andere Normen verwenden eine einzelne Ziffer, um die angegebene Schlagenergie anzugeben. Um Verwechslungen zu vermeiden, wird die Feature-Nummer zweistellig dargestellt. |
||||||||||||
