IPX4-Überprüfgeräte mit einer Durchflussrate von 10 L/min und 121 Düsenlöchern

IPX4-Überprüfgeräte mit einer Durchflussrate von 10 L/min und 121 Düsenlöchern

Markenbezeichnung:	Sinuo
Modellnummer:	SN448-3A
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Außendurchmesser:

Ф102 mm

Kugelkappendurchmesser:

SФ75,5 mm

Innere zwei Ringe:

24 Löcher, 30° Abstand

Äußere vier Ringe:

96 Löcher, 15° Abstand

Totale Löcher:

121

Lochdurchmesser:

Ф0,5 mm

Durchflussrate:

10 l/min ±5 %

Manometer:

0–1 MPa

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

20 Sätze/Monat

Hervorheben:

IEC 60529-konforme wasserdichte Testkammer

Testen von IPX4-Testgeräten für Ladestationen für Elektrofahrzeuge

SPS-basierte Ausrüstung zur Kontrolle des Wassereintritts

Beschreibung des Produkts

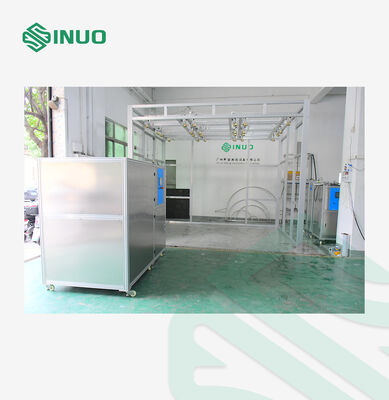

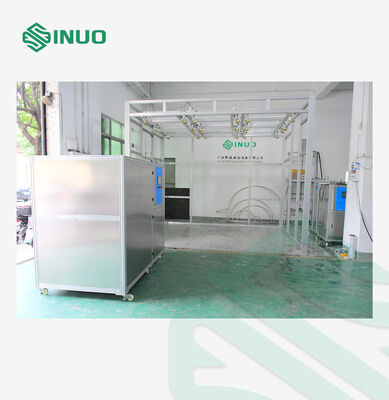

IPX4 Wasserdichte Prüfkammer für Elektrofahrzeuge IEC 60529

Dieses vollautomatische wasserdichte Prüfsystem ist für die Bewertung des Eintrittsschutzes von EV-Ladestationen nach den Normen IEC 60529 IPX4 ausgelegt.Die Ausrüstung verfügt über eine PLC-basierte intelligente Steuerung mit Touchscreen-Betrieb zur vollständigen Automatisierung des Sprühprüfprozesses.

Konforme Normen und Zertifizierungen

IEC60529:2013 Schutzniveaus des Gehäuses (IP-Code) IPX4

Ausrüstungsübersicht

Das System verwendet mehrere Standarddüsen (IEC60529 Abbildung 5), die in einem Matrix-Layout mit verstellbaren Sprühwinkeln angeordnet sind.die eine umfassende wasserdichte Prüfung an den oberen Oberflächen von Ladestationen verschiedener Spezifikationen ermöglichtDies macht es zu einer idealen Lösung für Testorganisationen von Drittanbietern und Fabriklabore.

Technische Spezifikation

Artikel	Parameter
Stromversorgung	AC380V 50Hz, 15 kW, mit Leckenschutzluftschalter
Stichprobengröße	Standard: 9009002400 mm
Prüfstand	IEC60529-2013, IPX4-Regenprüfung
Parameter der Düse	Außendurchmesser: Ф102 mm Durchmesser der Kugelkappe: SФ75,5 mm Zentralloch: 1 Zwei innere Ringe: 24 Löcher, 30° Abstand Außen vier Ringe: 96 Löcher, 15° Abstand Gesamthöhle: 121 Durchmesser des Lochs: Ф0,5 mm Material: Messing

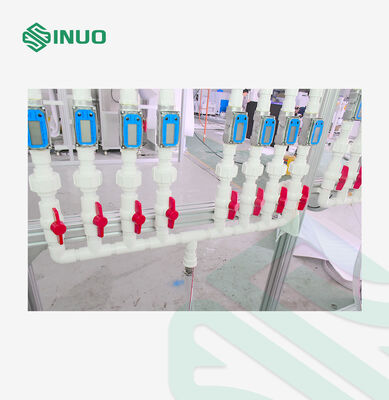

Fließrate	10 L/min ± 5% pro Düse, überwacht durch Durchflussmesser, Gesamtdurchfluss mittels Touchscreen einstellbar
Niederschlagsabstand	Mindestdistanz von der Düse zur Probe: 0,3×0,5 m (pro Norm)
Sprührichtung	Handverstellbarer Düsenwinkel, der der Probenoberfläche entspricht

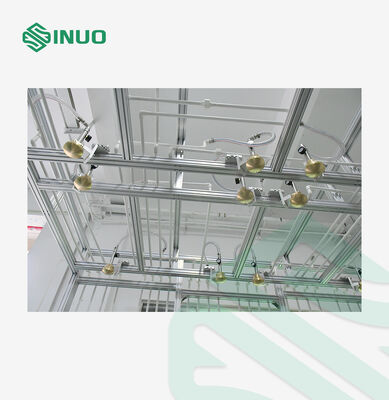

Montage der Düse	Düsen auf der Oberseite der Kammer angeordnet, 45° nach unten geneigt (verstellbar), 6 Reihen * 4 Spalten
Druckmessgerät	0 ‰ 1 MPa, angezeigt
Dauer der Prüfung	0.01 s 99 min, programmierbar
Wasserversorgungssystem	Sprühen von Wasser, das aus dem Behälter über eine Markenpumpe mit Wasserkreislaufsystem geliefert wird (von Benutzern konstruiert)
Steuerungssystem	Mitsubishi PLC, Touchscreen-Schnittstelle, Durchflussmesseranzeige mit manuellem und automatischem Bedienmodus
Aufzeichnung von Leckagen	Manuelle Kontrolle
Probenbehandlung	Probe mit Gabelstapler geladen/entladen
Sicherheitsschutz	Schutz gegen Phasenfolge, Schutz gegen Leckagen, Schutz gegen Kurzschluss, Schutz gegen abnormen Betrieb
