IEC 61851-23 Kabelverankerungstestsystem EVSE Kabelzieh- und Drehmomentprüfausrüstung

Name: IEC 61851-23 Kabelverankerungstestsystem EVSE Kabelzieh- und Drehmomentprüfausrüstung
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1007B
Availability: InStock

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1007B
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Ziehen auftragen:

Treffen Sie 160n, 200n, 240n, 250N, 500N -Spezifikationen, die durch Überlagerung von Gewichten real

Drehmoment anwenden:

Treffen Sie 0,6n • m, 0,7n • m, 1,4n • m, 2,7n • m, 5,4n • m, 11,0n • m, 16,3n • m Spezifikationen ，

Drehmomentrad:

R100 mm (ф200 mm) ± 0,5 mm

Zugfrequenz:

1 Zeit/s

Zyklen ziehen:

1-999999 Zyklen

Drehmomentantragszeit:

0-99H59M59S

Steuerungsmodus:

SPS automatische Steuerung, Touchscreen -Betrieb

Stromausfallschutz:

Mit dem Speicherspeicher Speicher der Datenspeicherspeicher

Verpackung Informationen:

Sperrholzbox

Versorgungsmaterial-Fähigkeit:

20 Sätze/Monat

Hervorheben:

IEC 61851-23 Prüfsystem für die Verankerung von Kabeln

EVSE-Kabelziehprüfgeräte

Drehmomentprüfausrüstung für EVSE

Beschreibung des Produkts

IEC 61851-23 Kabelverankerungstestsystem EVSE Kabelzieh- und Drehmomentprüfausrüstung

Erfüllte Standards und Klauseln

Es ist nach IEC 61851-23:2023 Abschnitt 11 konzipiert und hergestellt.6.102 und Abbildung 110, Abbildung 111 und Tabelle 114.

Produkt oÜbersicht

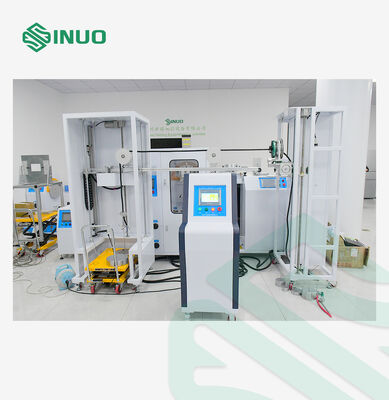

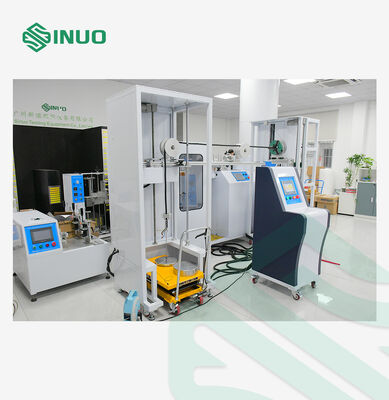

Das Prüfgerät für Zugkraft und Drehmoment für Kabelverankerung (Modell SNQC1007B) ist eine hochpräzise Prüflösung für Hersteller und Laboratorien, die eine zuverlässige EVSE-Konformität anstreben.Streng nach IEC 61851-23 entwickelt:2023, Ziffer 11.6.102, bewertet dieses System, ob die Kabel und Verankerungskonstruktionen der Ladestationen für Elektrofahrzeuge mit Wechselstrom-/Gleichstromverbindung spezifizierten Zugkräften und Drehmoment widerstehen können, ohne dass die Entlastungsgrenzen überschritten werden.

Ausgestattet mit intelligenter PLC-Steuerung, motorgetriebener Kraftanwendung und präziser Gewichtsbelastung liefert der SNQC1007B stabile, wiederholbare und hochgenaue Testergebnisse.Seine anpassbaren Parameter, langlebige mechanische Struktur und intuitive Touchscreen-Schnittstelle machen den Betrieb selbst für erstmalige Benutzer mühelos.

Durch die realistische Simulation von Zug- und Drehbedingungen in der realen Welt sorgt dieses Gerät dafür, dass Ladestationen strengen internationalen Sicherheitsstandards entsprechen.zuverlässiger, und eine vollständig konforme EV-Ladeinfrastruktur.

Technischer Parameter

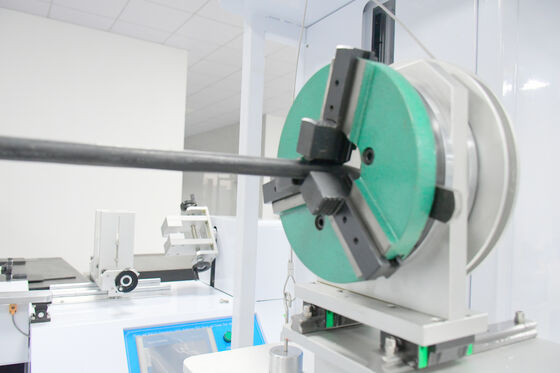

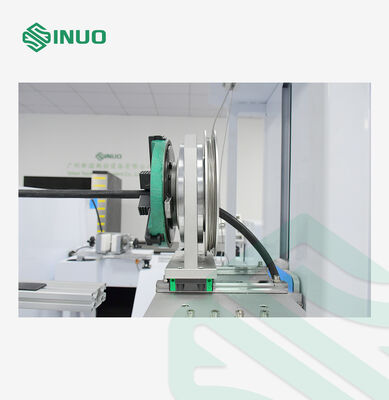

Inhalt der Prüfung	Prüfungen des Kabelziehens und des Drehmoments der EV-Ladestation
Schematisches Diagramm der Ausrüstung
Betriebsmodus der Steuerung	PLC-Automatik, Berührungsbildschirmbetrieb
Drehmoment anwenden	Erfüllung der Spezifikationen von 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m durch Überlagerung von Gewichten
Antriebsmodus	Elektrisch
Ziehen Sie anwenden	Erfüllung der Spezifikationen 160N, 200N, 240N, 250N, 500N durch Überlagerung von Gewichten
Ziehzyklen	1-999999 Zyklen, kann vor eingestellt werden, Standard ist 100±1 Zyklen

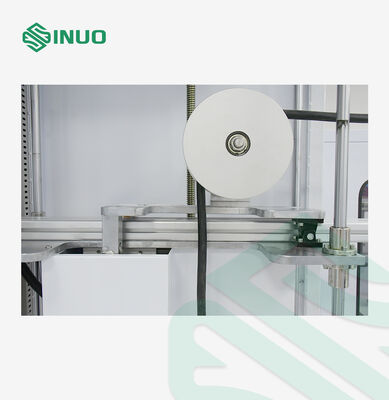

Drehmomentrad	R100mm(Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch ein elektrisches Signal erfasst
Einrichtung	mit einer Breite von nicht mehr als 15 mm
Zeit der Drehmomentanwendung	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	mit einer Leistung von mehr als 50 W
Zusätzliche Konfiguration	Die Ausrüstung verfügt über eine einstellbare Befestigungshöhe von 500 bis 1200 mm (d. h. die Position des Kabellausgangs),so dass sie die Prüfbedingungen für Ladestationen mit unterschiedlichen Kabelanschlüssen erfüllen kann.
Auswahltabelle für die Gewichtsgleichstellung

Einzelheiten
