Batteriebrüchige und Nageldurchdringungstestkammer Batteriesicherheitsprüfgerät 300kN

Batteriebrüchige und Nageldurchdringungstestkammer Batteriesicherheitsprüfgerät 300kN

Erfüllte Standards und Klauseln

Konform mit der SAE-Norm J2464 (Klausel 4.).3.3.1: Durchdringungstest; Klausel 4.3.6.1: Crush Test), AIS 038 Crush Test in Seite 79 von 106 kl. Nr. 3.2, Nageldurchdringungstest in Seite Nr. 101 von 106 kl. Nr. 3.3.2 Buchstabe a der IEC 62133-2012, IS0 12405-4:2018, usw.

Ausrüstungsübersicht

1Die Prüfsoftware verfügt über eine Spannungserfassungsfunktion:bis die Batteriehülle zerbricht oder der Akku einen Kurzschluss erleidet (die interne Spannung der Batterie wird 0V), wird die Änderung der Batteriespannung während der Prüfung automatisch erfasst.

2. Gemäß den Prüfvorgaben der Leistungsbatterie: Das Prüfsystem kann zunächst auf 30% der Batteriemodule (d. h. die Verformung) gepresst werden.Oder einen bestimmten Druckwert festlegen (z. B. die Extrusionskraft beträgt 20 kN)Erreicht die Extrusionsprüfung den eingestellten Kraftwert und die eingestellte Druckhaltzeit, wird die Prüfung abgebrochen.

3Die Probe kann unter einer der drei Bedingungen Druck, Verformung und Spannung getestet werden.

4. Die drei Prüfmodi können als Steuerungsvariablen für jede Kombination von Bedingungen verwendet werden, d. h. drei oder zwei Prüfbedingungen können gleichzeitig festgelegt werden.Das Gerät stoppt die Prüfung.

5Das Testsystem kann die Geschwindigkeit während des Tests anzeigen. Die für den Test erforderliche Testgeschwindigkeit kann auch in der Computersoftware festgelegt werden.

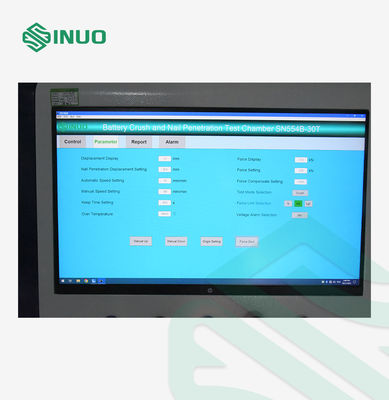

6. Das Computerbetriebssystem wird im Windows-Dialogfeld verarbeitet. Der Tischmodus kann von Ihnen selbst geplant werden. Die Testdaten werden während des gesamten Prozesses aufgezeichnet.Vergleichs- und Nachverfolgungsfunktionen.

7Das spezielle Test-Steuerungs-Motherboard kann Kraft, Verschiebung und Spannung gleichzeitig aufzeichnen.und die Steuerschnittstelle wird die Extrusionskraft aufzeichnen und überwachenEs ist bequem, Berichte zu erstellen oder Daten direkt zu exportieren.

8. Während des Tests kann die Testfunktion durch das Sammeln von Spannungssignalen gesteuert werden. Die Spannung ändert sich während des Batterietests. Geben Sie einen angegebenen Spannungswert in das Testsystem ein,und das System gibt ein Signal ausDie Extrusionsprüfung endet, wenn der eingestellte Spannungswert erreicht ist.

Technische Parameter

Größe der Benutzerbatteriezelle	Höchstgröße (Länge x Breite x Höhe): 300*300*250 mm, Gewicht: 18-30 kg
Prüffläche	1000 × 1000 × 1000 mm (Breite, Tiefe und Höhe)
Abmessungen	1200×1500×1850 mm (Breite, Tiefe und Höhe, abhängig von der eigentlichen Konstruktion)

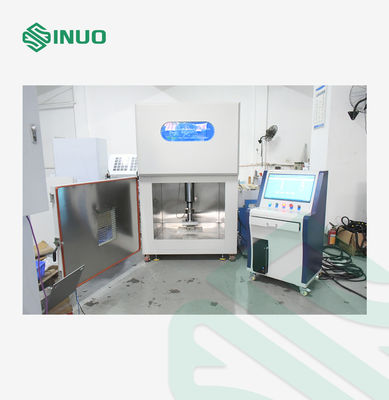

Ausrüstungsstruktur	Struktur des Kästchentyps
Abgasöffnung für Rauch	Der Abgasanschluss ist 100 mm im Durchmesser
Prüfloch	Ein 50-mm-Loch wird auf jeder Seite geöffnet
Kontrollmethode	Fernbedienung mit Computer, Entfernung ≥ 10 m
Antriebsmethode	Servomotor + elektrischer Zylinderantrieb
Druckbereich	1 ̊ 300 kN, Höchstbereich des Sensors 306 kN
Druckgenauigkeit	± 1% FS
Auflösung des Drucks	0.01kN
Druckhaltzeit	0~99min59s, kann eingestellt werden
Schnelligkeit der Akupunktur	0.1-83 mm/s (verstellbar)
Geschwindigkeitsgenauigkeit	0.1mm/s~5mm/s, Genauigkeit ±0,05mm/s; 5mm/s~83mm/s, Genauigkeit ±0,1mm/s
Geschwindigkeitsauflösung	≤ 0,01 mm/s
Verlagerung	0 ̊ 300 mm
Genauigkeit der Verschiebung	±0,1 mm

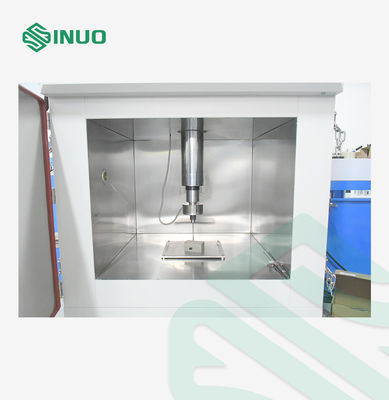

Stahlnadel	1) Spezifikationen: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Länge: L=200 mm 3) Material:Wärmebehandlung von Stahl 4) Winkel: 45° bis 60° 5) Menge: jeweils 2
Abdrückungsrichtung der Nadel	Vernichtung und Akupunktur von oben nach unten

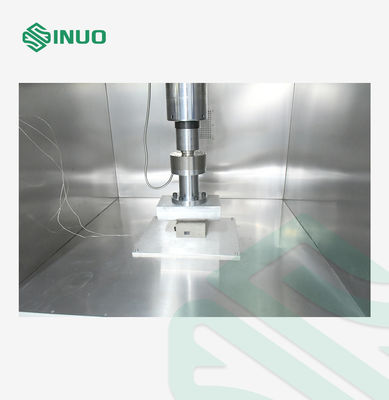

Schlagkopf	1, R75*250mm Halbzylinder, leicht zu demontieren. 2, 2R75*250 mm Halbzylinder, leicht zu demontieren.
Flachmaschine	mit einem flachen Vernichtungskopf 1. Halbzylinder-Kremkopf: Radius ist 100mm, d.h. R100mm * 250mm. 2- Flachgeprügelt.
Hinweis:
Anzeige der Gewalt	Computerbildschirm
Auflösung des Sensors	1/10000
Umrechnung der Einheiten	kgf, N, kN
Temperaturerfassungssystem	Temperaturerfassungsbereich 0+1000°C
	Auflösung bei Temperatur: 0,1°C
	Temperaturmessgenauigkeit: ±0,5°C
	Kanal zur Temperaturerfassung: 2 Kanäle
	Frequenz der Temperaturerfassung: 100 ms
Spannungsaufnahmesystem	Spannungserfassungsbereich: 0~100V
	Genauigkeit der Spannungserfassung: ≤ ± 0,5%FS
	Auflösung: 10 mV
	Spannungsaufnahme-Kanal: 1 Kanal
	Frequenz der Spannungsprobenahme: 100 ms
Probenahmeleitungslänge	2 m
Häufigkeit des Erwerbs	≥ 50 Hz
Begrenzungsbedingungen	Druck, Spannung und Verformung können separat eingestellt und gleichzeitig überwacht werden.
Macht	25 kW
Stromversorgung	380 V
Gewicht (ca.)	800 kg
