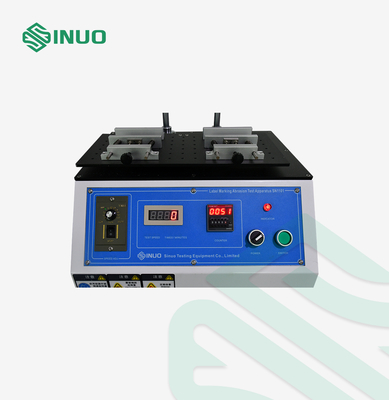

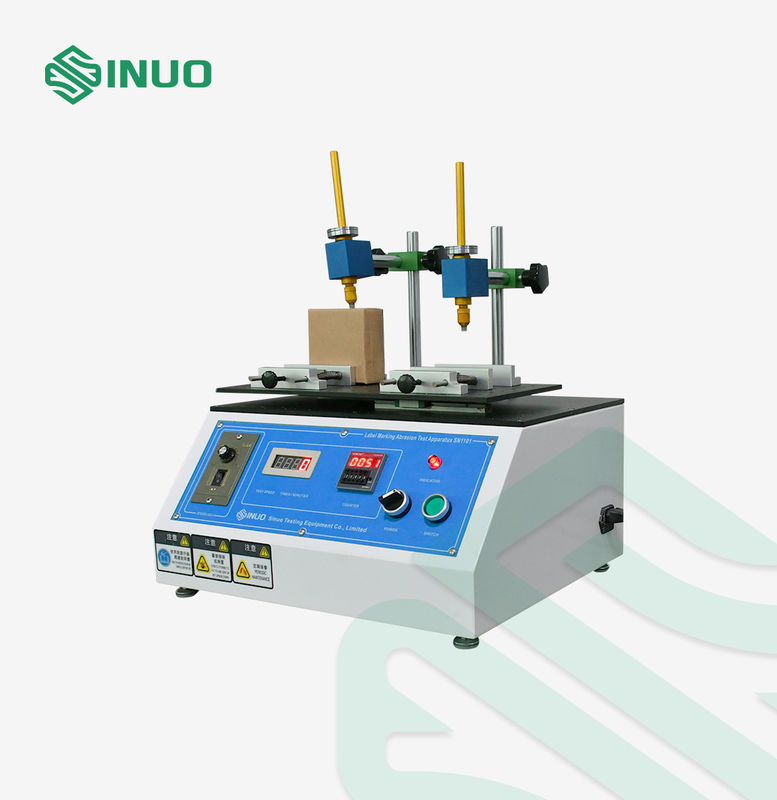

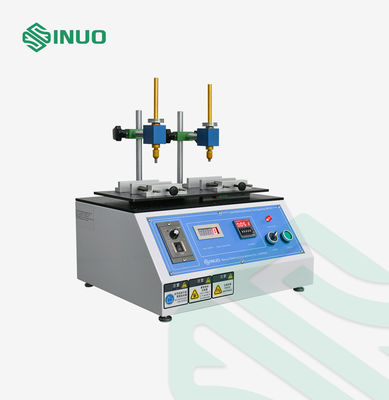

IEC 62196-1 Kennzeichnung Abriebtest-Apparat für EV-Steckverbinder-Kennzeichnungen

IEC 62196-1 Kennzeichnung Abriebtest-Apparat für EV-Steckverbinder-Kennzeichnungen

Markenbezeichnung:	Sinuo
Modellnummer:	SN1104
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/t
Versorgungsfähigkeit:	30 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Prüfstand:

2 Stationen

Antriebsmodus:

Elektrisch

Elektrische Steuerung:

Knopfsteuerung

Probe, die Methode festklemmt:

Mechanisches Festklemmen

Prüfzyklus:

0-9999 Zyklen

Testgeschwindigkeit:

Ein Zyklus/s

Gewalt:

5±1N

Prüfkolben:

NF C 61-314 Abbildung 4

Verpackung Informationen:

Kartonbox

Versorgungsmaterial-Fähigkeit:

30 Sätze/Monat

Hervorheben:

IEC 62196-1 abrasion test apparatus

EV connector marking test equipment

EVSE label abrasion testing machine

Beschreibung des Produkts

IEC 62196-1 Etikettenmarkierung Abrasionsprüfgerät für Elektrofahrzeugverbindungsmarkierungen

Erfüllte Standards und Klauseln

Dieses Prüfgerät für die Abriebsprüfung mit Etikettkennzeichnung entspricht IEC 62196-1:2022 Abschnitt 8.7, Abbildung 8. Es wird zur Überprüfung der Haltbarkeit der Kennzeichnung verwendet.

Ausrüstungsübersicht

The test is made by rubbing the marking for 15 s with a piece of cotton cloth soaked with water and again for 15 s with a piece of cotton cloth soaked with n-hexane 95 % (Chemical Abstracts Service Registry Number, CAS RN 110-54-3).

Die zu prüfende Markierungsfläche wird nach der Prüfung mit Wasser getrocknet.

Das Reiben beginnt unmittelbar nach dem Einweichen der Baumwolle.Durch Anwendung einer Kompressionskraft von (5 ± 1) N mit einer Geschwindigkeit von etwa einem Zyklus pro Sekunde (ein Zyklus, der eine Vorwärts- und Rückwärtsbewegung entlang der Länge der Kennzeichnung umfasst)Bei Markierungen von mehr als 20 mm kann das Reiben auf einen Teil der Markierung über einen Weg von mindestens 20 mm beschränkt werden.

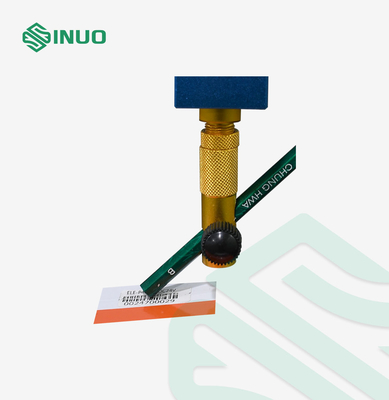

Die Druckkraft wird mit einem Prüfkolben ausgeübt, der mit einer Baumwolle aus Baumwollwolle, die mit einem Stück medizinischer Baumwollgasse bedeckt ist, umhüllt wird.

The test piston shall have the dimensions specified in Figure 8 and shall be made of an elastic material which is inert against the test liquids and has a Shore-A hardness of 47 ± 5 (for example synthetic rubber).

Technische Parameter

Prüfstation	2 Stationen
Elektrische Steuerung	Knopfsteuerung
Antriebsmodus	Elektrisch

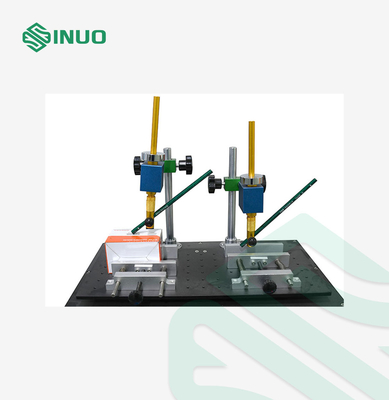

Verfahren zur Musterspannung	Mechanische Klemmung, die Position des Klemmpunktes ist einstellbar
Prüfzyklus	0-9999 Zyklen, vorgegeben werden können
Prüfgeschwindigkeit	Ein Zyklus/s (Zyklus, der eine Vorwärts- und Rückwärtsbewegung entlang der Länge der Kennzeichnung umfasst)
Gewalt	5±1N, durch eine Gewichtung
Prüfkolben	NF C 61-314 Abbildung 48,Rayon, Strand-A Härte Strand A 47 ± 5
