EVSE Kabelverankerung Zugkraft- und Drehmomentprüfgerät IEC 61851-23

Name: EVSE Kabelverankerung Zugkraft- und Drehmomentprüfgerät IEC 61851-23
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1007B
Availability: InStock

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1007B
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/t
Versorgungsfähigkeit:	20 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

Calibration Certificate (Cost Additional)

Drehmoment anwenden:

Treffen Sie 0,6n • m, 0,7n • m, 1,4n • m, 2,7n • m, 5,4n • m, 11,0n • m, 16,3n • m Spezifikationen ，

Ziehen auftragen:

Treffen Sie 160n, 200n, 240n, 250N, 500N -Spezifikationen, die durch Überlagerung von Gewichten real

Zugfrequenz:

1 Zeit/s

Drehmomentrad:

R100 mm (ф200 mm) ± 0,5 mm

Drehmomentantragszeit:

0-99H59M59S

Zyklen ziehen:

1-999999 Zyklen

Stromausfallschutz:

Mit dem Speicherspeicher Speicher der Datenspeicherspeicher

Steuerungsmodus:

SPS automatische Steuerung, Touchscreen -Betrieb

Verpackung Informationen:

Sperrholzbox

Versorgungsmaterial-Fähigkeit:

20 Sätze/Monat

Hervorheben:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Beschreibung des Produkts

EVSE Kabelverankerung Zugkraft- und Drehmomentprüfvorrichtung IEC 61851-23

Erfüllte Normen und Klauseln

Es ist gemäß IEC 61851-23:2023 Klausel 11.6.102 und Abbildung 110, Abbildung 111 und Tabelle 114 konstruiert und hergestellt.

Produktübersicht

Die Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerungen (Modell SNQC1007B) ist eine professionelle Testlösung, die in strikter Übereinstimmung mit IEC 61851-23:2023 Klausel 11.6.102 entwickelt wurde. Sie wurde speziell für EV AC- und DC-Ladestationen entwickelt und stellt sicher, dass die flexible Kabelverankerung oder Kabelbefestigungsvorrichtung den angegebenen Zugkräften und Drehmomenten standhält, ohne die Verschiebungsgrenzen zu überschreiten.

Diese Vorrichtung kombiniert SPS-Steuerung, Motorantrieb und Präzisionsgewichtssysteme, um hochgenaue und wiederholbare Testergebnisse zu liefern. Mit anpassbaren Testparametern, robuster Struktur und benutzerfreundlicher Touchscreen-Bedienung ist sie ein unverzichtbares Werkzeug für Hersteller, Labore und Zertifizierungsstellen, die sich mit der Prüfung der EVSE-Konformität befassen.

Durch die Simulation realer Zugkraft- und Drehmomentbedingungen garantiert das SNQC1007B eine sichere, zuverlässige und normgerechte Leistung von EV-Ladestationskabeln.

Technische Parameter

Artikel	Spezifikation
Testinhalt	Zug- und Drehmomenttests für EV-Ladestationskabel
Steuerung & Bedienung	SPS-Automatiksteuerung, Touchscreen-Oberfläche
Antriebsart	Elektrisch
Zugkraftstufen	160 N, 200 N, 240 N, 250 N, 500 N (über Gewichte)
Drehmomentstufen	0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m (über Gewichte)

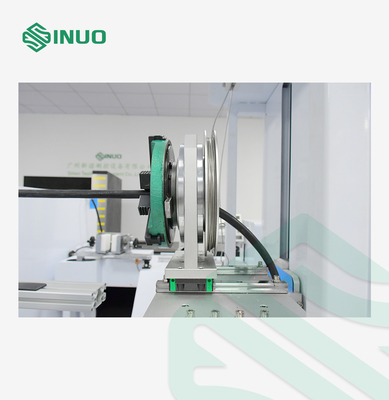

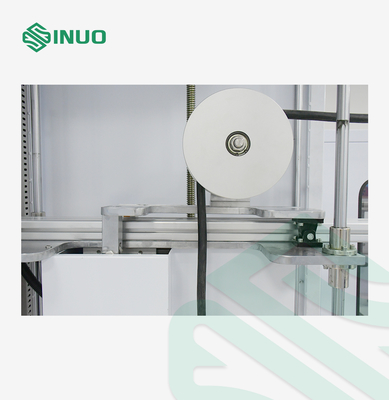

Drehmomentrad	R100 mm (Ø200 mm) ±0,5 mm
Zugfrequenz	1 Zug/s (erfasst durch elektrisches Signal)
Zugzyklen	1–999.999 (voreingestellt, Standard 100±1 Zyklen)
Drehmomentanwendungszeit	0–99 Stunden 59 Minuten 59 Sekunden (voreingestellt)
Stromausfallschutz	Datenspeichermemory-Funktion
Vorrichtung	Universalklemme (1 Satz enthalten)
Höhenverstellung der Vorrichtung	500–1200 mm
Stromversorgung	AC220V ±10 %, 50–60 Hz, 1 kW
Abmessungen	Ca. B4000 × T600 × H1850 mm
Gewicht	Ca. 300 kg
Arbeitsumgebung	Temperatur 0–40 °C; Luftfeuchtigkeit 30 %–90 %

Details

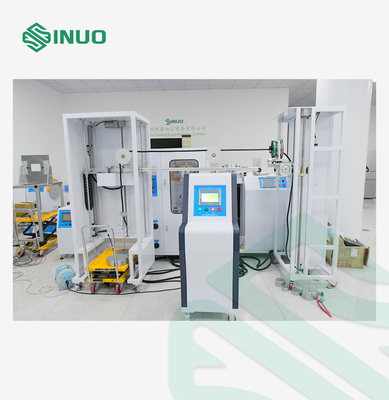

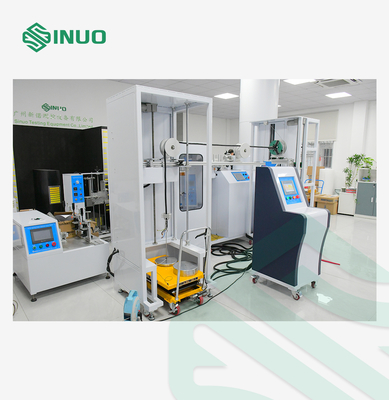

EVSE Kabelverankerung Zugkraft- und Drehmomentprüfgerät IEC 61851-23 0
