EV-Verbindungsstück-Testgerät
Created with Pixso.

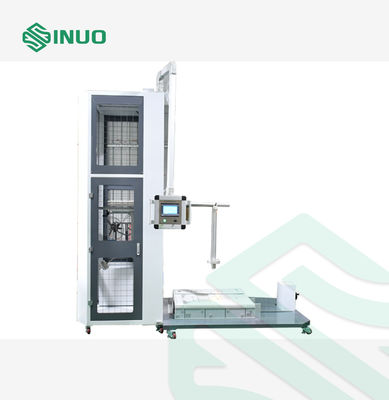

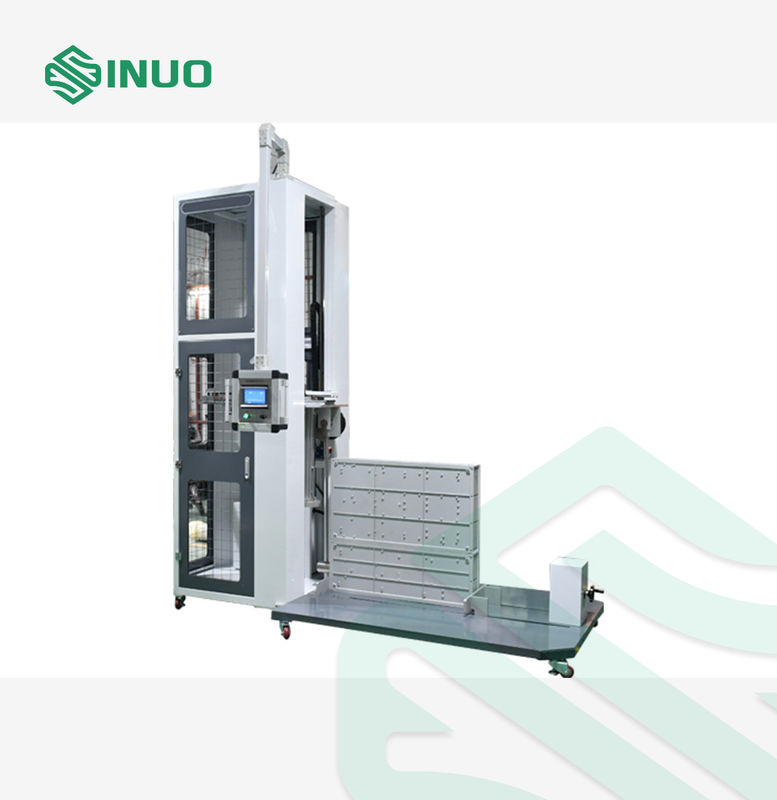

Elektrofahrzeug-Ladestation Mechanische Festigkeits- & Schlagprüfgeräte

Elektrofahrzeug-Ladestation Mechanische Festigkeits- & Schlagprüfgeräte

Markenbezeichnung: Sinuo
Modellnummer: SN2122C
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/t
Versorgungsfähigkeit: 30 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Antriebsmodus:
Motor + Reduziermechanismus
Schlagkraft:
Standard 20J
Auswirkungsmethode:
Pendel und vertikal
Auswirkungshöhe:
200-500mm
Zustandsanzeige:
LED -Indikator
Pendelpositionierung:
Elektromagnetadsorption
Anzahl der Auswirkungen:
0-9999 mal
Pendelhöhenanpassung:
Manuelle Anpassung
Verpackung Informationen:
Sperrholzfall
Versorgungsmaterial-Fähigkeit:
30 Sätze/Monat
Hervorheben:

Prüfgeräte für die Stoßprüfung von EV-Ladestationen

,

Mechanische Festigkeitsprüfgerät für Elektrofahrzeug-Steckverbinder

,

Haltbarkeitsprüfmaschine für EV-Ladestationen

Beschreibung des Produkts





Elektrofahrzeug-Ladestation Mechanische Festigkeit & Schlagprüfgeräte




Erfüllte Normen & Klauseln



Dieses mechanische Festigkeits-Schlagprüfgerät entspricht den Normen IEC 61851-1 2017 Klausel 12.11.

Geräteübersicht




1. Hauptzweck: Dieses Gerät besteht aus zwei Arten von Schlagprüfvorrichtungen, und zwei Arten von mechanischen Festigkeitsprüfmethoden können verwendet werden, um einen Schlagtest an der EVSE-Hülle durchzuführen.

2. Installationsbeispiel: Die Installation einer einzelnen Probe dauert weniger als 1 Minute

3. Anwendbare Probengröße:
Minimum (Länge × Breite × Höhe, Einheit mm): kundenspezifisch nach der Probe
Maximum (Länge × Breite × Höhe, Einheit mm): kundenspezifisch nach der Probe

4. Die Schlagenergie wird durch das Auslösen des Pendels durch den Elektromagneten erzeugt; und es hat eine automatische elektrische Bremse, um einen Sekundärschlag zu verhindern;

5. Das Gerät wird von einer SPS gesteuert, über einen Touchscreen und eine Fernbedienung bedient, und die Höhe des Schlagpunkts kann durch einen elektrischen Hub eingestellt werden;

6. Die Einstellung der Schlaghöhe und das Auslösen des Schlagelements können ferngesteuert werden

7. Der Probenaufnahmesitz ist aus hochfestem Stahlblech und Kanalstahl geschweißt, was die Eigenschaften hohe Festigkeit und Schlagfestigkeit aufweist. Die zu prüfende Probe wird mit einer manuellen Schraubstange befestigt.


Technische Parameter




Steuerung und Bedienung SPS-Steuerung, 7-Zoll-Farb-Touchscreen-Steuerung, Fernbedienung.
Antriebsart Motor + Reduziermechanismus
Pendelschlag
Schlagkraft Standard 20J
Pendelmassegenauigkeit ±1%
Äquivalente Masse des Schlaghammers 5kg

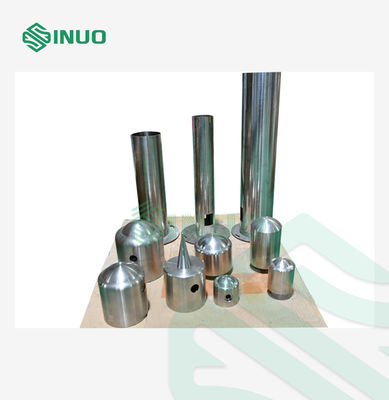

Schlaghammerform Kugelförmiger Schlaghammer
Einstellbereich der Pendelschlagpunkthöhe: Kundenspezifisch nach der Probe
Einstellbereich der Pendelarmhöhe 200-500mm
Einstellbereich der Probenklemmung Kundenspezifisch nach der Probe
Einstellung der Schlagpunkthöhe Elektrisch einstellbar
Anzahl der Schläge 0-9999 Mal voreinstellbar
Statusanzeige LED-Anzeige
Pendelhöhen-(Energie-)Einstellung Manuelle Einstellung
Pendelpositionierung Elektromagnetische Adsorption
Pendelauslösung Drahtlose Fernbedienung oder Touchscreen-Bedienung
Einstellmethode der Schlagpunkthöhe Drahtlose Fernbedienung oder Touchscreen-Bedienung
Sicherheit 360° Rundum-Sicherheitsschutz, automatische elektrische Bremse zur Verhinderung von Sekundärschlägen
Vertikaler Schlag
Schlagkraft Standard 20J

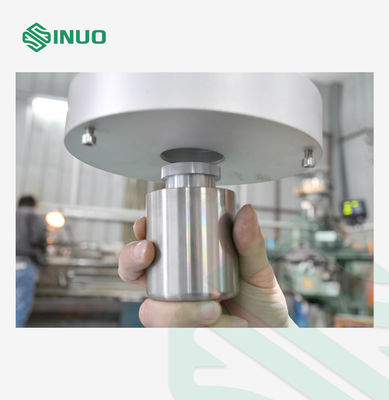

Installationsmethode Der Hammerkopf wird durch einen Elektromagneten adsorbiert, und die Leitung ist vom Schraubtyp
Auslösemethode Tastensteuerung, elektromagnetische Momentauslösung
Hammerauslösung Fernbedienung
Höheneinstellmethode Fernbedienung

Details:



Elektrofahrzeug-Ladestation Mechanische Festigkeits- & Schlagprüfgeräte 0Elektrofahrzeug-Ladestation Mechanische Festigkeits- & Schlagprüfgeräte 1
