Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an EV-Ladestationen

Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an EV-Ladestationen

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1007B
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 sets/month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Hervorheben:

EV-Ladekabel-Verankerungstester

Zugkraft-Drehmoment-Testvorrichtung

EVSE-Testausrüstung mit Garantie

Beschreibung des Produkts

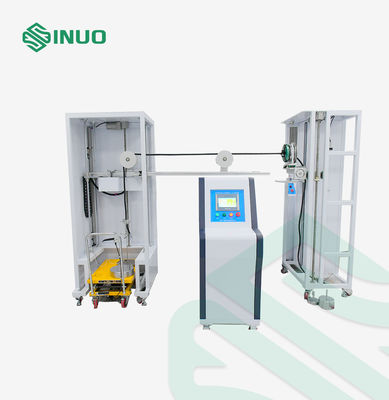

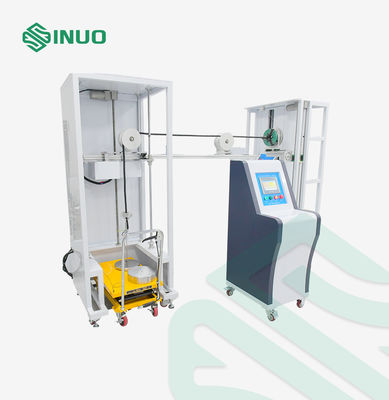

Elektrofahrzeugladestation Kabelverankerung Zugkraft- und Drehmomentprüfgerät

Erfüllte Standards und Klauseln

Es ist nach IEC 61851-23:2023 Abschnitt 11 konzipiert und hergestellt.6.102 und Abbildung 110, Abbildung 111 und Tabelle 114.

Produkt oÜbersicht

Die Ausrüstung setzt PLC-Steuerung und Motorantrieb ein. Die Gewichte üben eine stabile Zugkraft auf und das Drehmoment wird durch die Kombination von Gewichten und einem Drehmomentarm erzeugt.Das System ermöglicht die Einstellung der Anzahl der Zugkräfte und der Prüfdauer des DrehmomentsNach Erreichen der vorgegebenen Anzahl oder Dauer der Zyklen wird das Gerät automatisch angehalten.die maximal zulässige Verlagerung des EV-Ladeanschlusskabels darf die in der Norm festgelegte Grenze nicht überschreitenDiese Ausrüstung ist kompatibel mit Ladestationsproben, die mit Ladegeräten unterschiedlicher Kabellänge ausgestattet sind.

Die flexible Schnurverankerung des Geräts muss die Leiter an den Enden von Zugkraft und Drehmoment befreien.Diese Vorrichtung wird verwendet, um die Fähigkeit der Kabelverankerung oder der Kabelbefestigungsanlage von EV-AC/DC-Ladestationen zu prüfen, einer bestimmten Zugkraft und einem bestimmten Drehmoment standzuhalten..

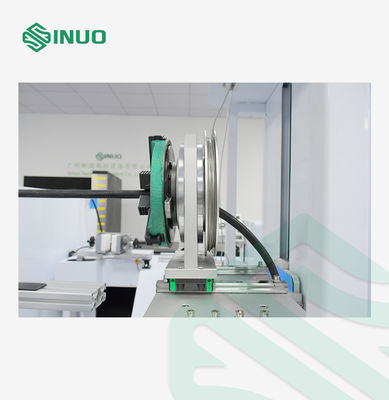

Die Zugkraft erfolgt durch die Verwendung eines Motors, der einen exzentrischen Radmechanismus antreibt.Es ist mit einer Überwachungsfunktion für die Dauer der Zugkraft ausgestattet. Das Drehmoment wird von einem motorbetriebenen Tray angewendet, das ein Gewicht hebt; wenn die Zeit erreicht ist, setzt das Tray automatisch das Hebgewicht zurück und beendet die Anwendung des Drehmoments.

Technischer Parameter

Ziehen Sie anwenden	Erfüllung der Spezifikationen 160N, 200N, 240N, 250N, 500N durch Überlagerung von Gewichten
Drehmoment anwenden	Erfüllung der Spezifikationen von 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m durch Überlagerung von Gewichten
Drehmomentrad	R100mm(Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch ein elektrisches Signal erfasst
Ziehzyklen	1-999999 Zyklen, kann vor eingestellt werden, Standard ist 100±1 Zyklen
Zeit der Drehmomentanwendung	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	mit einer Leistung von mehr als 50 W
Einrichtung	mit einer Breite von nicht mehr als 15 mm
Auswahltabelle für die Gewichtsgleichstellung
Zusätzliche Konfiguration	Die Ausrüstung verfügt über eine einstellbare Befestigungshöhe von 500 bis 1200 mm (d. h. die Position des Kabellausgangs),so dass sie die Prüfbedingungen für Ladestationen mit unterschiedlichen Kabelanschlüssen erfüllen kann.

Einzelheiten

Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an EV-Ladestationen 1
