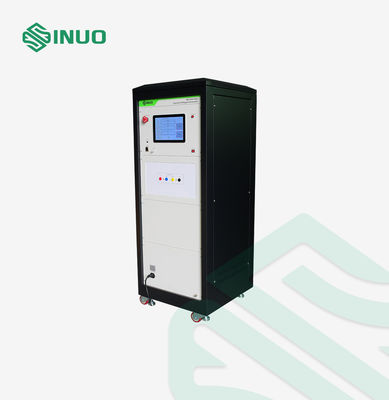

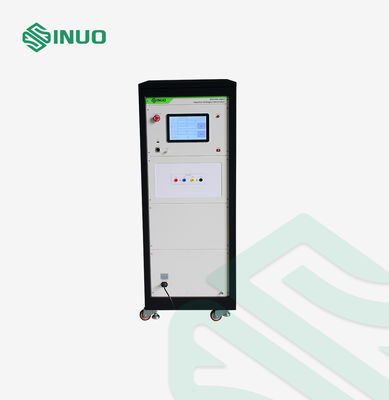

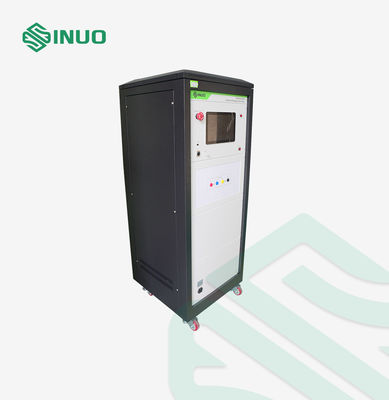

IEC 61851 Hochspannungs-Stoßspannungsgenerator für EV-Ladeausrüstung

IEC 61851 Hochspannungs-Stoßspannungsgenerator für EV-Ladeausrüstung

Markenbezeichnung:	Sinuo
Modellnummer:	SN1104-20KV
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 sets/month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Complied Clause:

Clause 12.7

Complied Standard:

IEC 61851

Internal Resistance:

2Ω ± 10%, 500Ω± 10%

DC High Voltage:

20kV (Max) ±5％

Interval Time:

1 ~ 99s

Impact Cycles:

1 ~ 9999

Wavefront Time:

1.2 µs ± 30 %

Peak Voltage:

300V-20kV

Packaging Details:

Plywood box

Supply Ability:

10 sets/month

Beschreibung des Produkts

IEC 61851 Hochspannungs-Impulsprüfgenerator für EV-Ladeausrüstung

Erfüllte Normen & Klauseln

Der Impulsprüfgenerator entspricht den Standardanforderungen von IEC 61851-1 Klausel 12.7, IEC 61851-23 Klausel 11.4 usw.

Geräteübersicht

Er wird verwendet, um zu überprüfen, ob die Geräte den transienten Überspannungen standhalten, denen sie ausgesetzt sein können. Der Impulsspannungstest ist ein zerstörerischer Test, bei dem ein Durchschlag auftritt, wenn das Prüfobjekt der angelegten Spannung nicht standhalten kann. Wenn die Probe durchschlägt, werden Funken und Entladungsgeräusche erzeugt. Die Spitzenspannung des Instruments sinkt deutlich (nahe Null), wenn es unbelastet ist. Wenn die gleiche Spannung erneut angelegt wird, tritt das oben genannte Phänomen auf.

Technische Parameter

Modell	SN1104-20kV (Optional)
DC-Hochspannung	Max. 20 kV
Impulsspannungswelle	Impuls-Anstiegszeit: 1,2 µs ± 30 %; Halbwertzeit der Nachlaufzeit: 50 µs ± 20 % Bitte beachten Sie, dass die Wellenform auf einem externen Oszilloskop überprüft werden sollte
Instrumenten-Innenwiderstand	Widerstand entspricht ITU-T K.44
Spitzenspannung: 300 V ~ 12.500 V	Niedrig: 300 V ~ 2.500 V; Hoch: 2.500 V ~ 20.000 V
Impulsintervallzeit	10 ~ 99s
Impulszyklen	1 ~ 9999
Polarität	positiv und negativ
Arbeitsstromquelle	Nennspannung: ~ 220 V ± 10 %, 50 Hz/60 Hz
Abmessung	650 mm × 550 mm × 1650 mm
Gewicht	100 kg

Detail

IEC 61851 Hochspannungs-Stoßspannungsgenerator für EV-Ladeausrüstung 0
