Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an Ladestationen

Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an Ladestationen

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1007B
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 sets/month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Hervorheben:

EVSE-Kabelverankerungsprüfvorrichtung

Ladestation Drehmomentprüfer

Zugkraftprüfgerät für EVSE

Beschreibung des Produkts

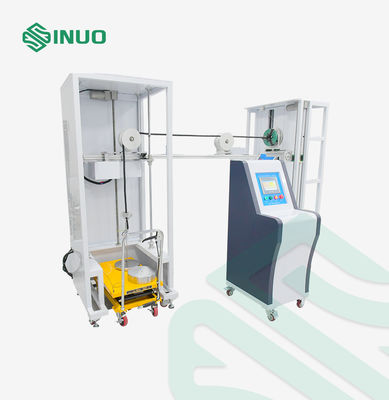

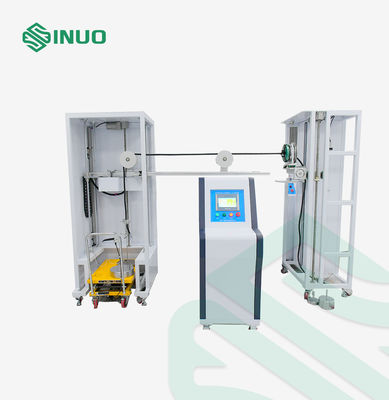

Apparat zur Prüfung von Zugkraft und Drehmoment der Kabelverankerung für Ladestationen

Erfüllte Normen und Klauseln

Es ist gemäß IEC 61851-23:2023 Klausel 11.6.102 und Abbildung 110, Abbildung 111 und Tabelle 114 konstruiert und hergestellt.

Produktübersicht

Proben und Einschränkungen: Elektrische Fahrzeug-AC- und DC-Ladestation

Testzweck: Die flexible Kabelverankerung des Geräts muss die Leiter an den Klemmen von Zugkraft und Drehmoment entlasten. Dieses Gerät wird verwendet, um die Fähigkeit der Kabelverankerung oder Kabelbefestigungsvorrichtung von EV AC/DC-Ladestationen zu testen, den angegebenen Zugkräften und Drehmomenten standzuhalten.

Testprinzip: Die Zugkraft wird durch einen Motor realisiert, der einen Exzenter-Rad-Mechanismus antreibt. Die Motordrehzahl ist einstellbar, um sicherzustellen, dass die Zugkraft jedes Mal präzise ausgeübt wird. Es ist mit einer Überwachungsfunktion für die Zugkraftdauer ausgestattet. Das Drehmoment wird durch eine motorbetriebene Ablage aufgebracht, die ein Gewicht anhebt; Wenn die Zeit erreicht ist, setzt die Ablage das Hebegewicht automatisch zurück und beendet die Anwendung des Drehmoments.

Technische Parameter

Testinhalt	EV-Ladestation Kabelzug- und Drehmomenttests
Schematische Darstellung der Gerätekonstruktion
Steuerungsbetriebsart	SPS-Automatiksteuerung, Touchscreen-Bedienung
Antriebsart	Elektrisch
Zugkraftanwendung	Erfüllt 160N, 200N, 240N, 250N, 500N Spezifikationen, realisiert durch Überlagerung von Gewichten
Drehmomentanwendung	Erfüllt 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m Spezifikationen, realisiert durch Überlagerung von Gewichten

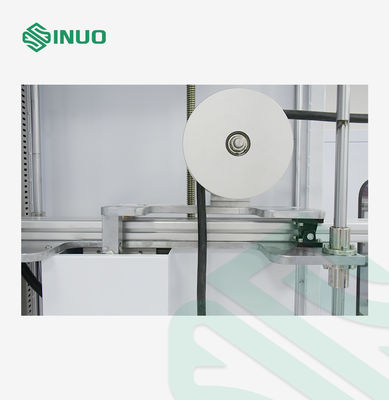

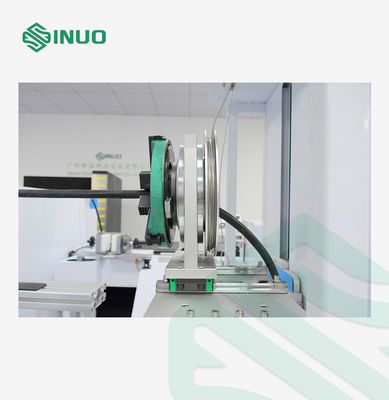

Drehmomentrad	R100mm(Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch elektrisches Signal erfasst
Zugzyklen	1-999999 Zyklen, kann voreingestellt werden, Standard ist 100±1 Zyklen
Drehmomentanwendungszeit	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	Mit Speicherfunktion für Daten bei Stromausfall
Vorrichtung	Universalklemme, ein Satz

Details

Zugkraft- und Drehmomentprüfvorrichtung für Kabelverankerung an Ladestationen 1
