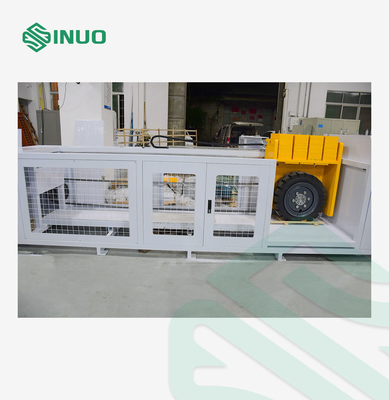

Fahrzeugantriebsüberprüfungsmaschine Stecker Mechanische Festigkeitstester IEC 62196-1

Fahrzeugantriebsüberprüfungsmaschine Stecker Mechanische Festigkeitstester IEC 62196-1

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1010
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sets Per Month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Test station:

Single station

Force range:

5000N,11000N

Drive over speed:

(8±2)km/h

Drive over stroke:

0~2.0m

Drive over tire pressure:

(220±10) kPa

Drive Method:

Motor + worm gear + linear motor module

Dimensions (L×W×H):

4700 × 1300 × 3000 mm

Weight:

2400 kg

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Beschreibung des Produkts

Fahrzeugantriebsüberprüfungsmaschine Stecker Mechanische Festigkeitstester IEC 62196-1

Erfüllte Standards und Klauseln

Diese Maschine entspricht streng den Vorschriften der Norm IEC 62196-1:2022, Ziffer 33, und der Norm IEC 62752:2016, Ziffer 9.34, so dass es ideal für den Test von EV-Ladesteckern, Steckdosen und anderen Bodenanschlüssen unter Zerkleinern von echten Fahrzeugreifen ist.

Produktübersicht

Die Prüfvorrichtung wird verwendet, um zu prüfen, ob ein Stecker oder ein Fahrzeuganschluss eine ausreichende Schadensbeständigkeit bei Überfahren durch ein Fahrzeug aufweist.es sei denn, es ist mit einem Kabelmanagementsystem ausgestattet, das verhindert, dass das Zubehör am Boden verbleibt.Es ist nach IEC 62196-1:2022 Absatz 33 und IEC 62752:2016 Absatz 9 erforderlich.34, usw.

Zubehör, das mit einem Kabel der vom Hersteller empfohlenen Mindestgröße versehen ist, ist in jeder normalen Ruheposition auf einen Betonboden zu legen.Ein herkömmlicher Reifen muss eine Zerkleinerungskraft von (5000±250) N oder (11000±550) N ausüben., P225/75R15 oder einem gleichwertigen Reifen, der für die Last geeignet ist, auf einem Stahlfelg montiert und auf einen Druck von (2,2±0,1) bar aufgeblasen wird.Das Rad muss mit einer Geschwindigkeit von (8±2) km/h über den Fahrzeuganschluss oder -stecker gerollt werden.Das Zubehör ist in einer natürlichen Ruheposition zu orientieren, bevor die Kraft für jede Probe in eine andere Richtung angewendet wird.Das zu prüfende Zubehör muss in einer festen Position gehalten oder blockiert werden, so dass es sich während der Anwendung der angewandten Kraft nicht wesentlich bewegt.In keinem Fall ist die Kraft auf die Vorwärtsschrauben anzuwenden.

Technische Parameter

Artikel	Spezifikation
Modell	Der Begriff "Fertigung" ist in Anhang I der Verordnung (EG) Nr. 1907/2006 zu verstehen.
Prüfstandards	Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die Einführung von Fahrzeugen, die mit einem Fahrzeug ausgestattet sind, das in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem das Fahrzeug errichtet wurde, untergebracht ist.34
Testkraftoptionen	A. 5000±250 N, B. 11000±550 N
Geschwindigkeit des Rollens	8 ± 2 km/h, einstellbar
Antriebsmethode	Motor + Wurmgetriebe + Linearmotormodul
Schlaganfall	0 ̊2,0 Meter

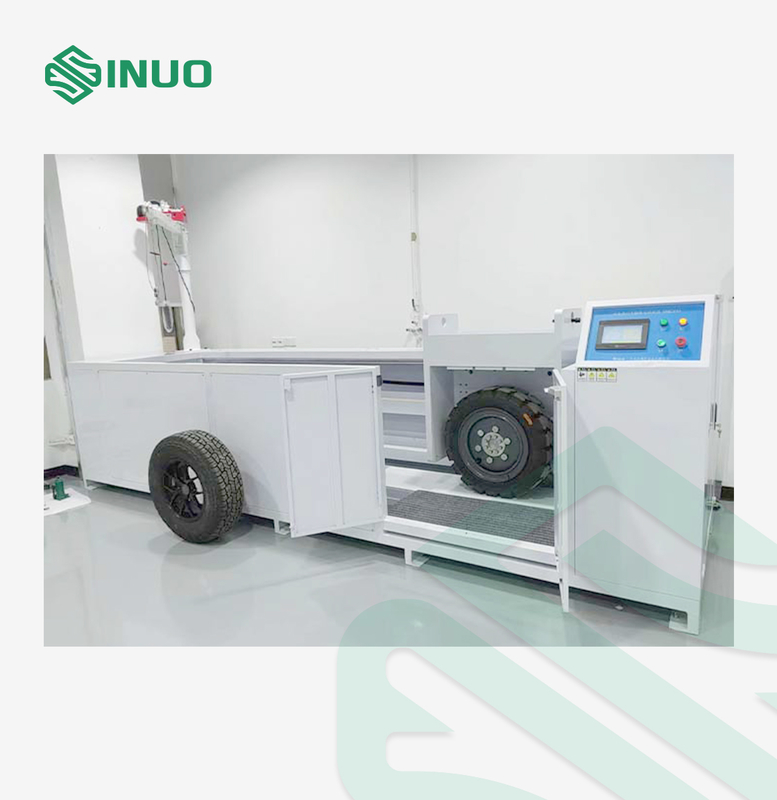

Steuerungssystem	Englisches PLC-System mit 7-Zoll-Touchscreen-Display
Funktionsweisen	Manuelle und programmierbare Steuerung
Anpassung der Kraft	Nach Gewichten (verstellbar über Kantenkran, 5000-11000 N)

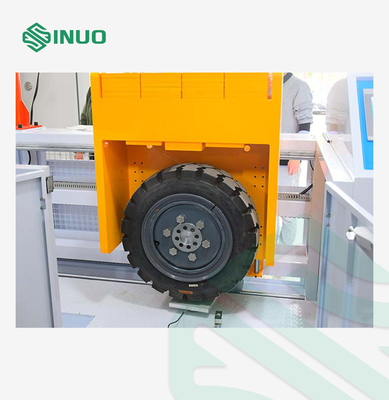

Eingeschlossen Reifen	P225/75 R15-Reifen (für 5000 N) und Reifen für 11000 N Belastung, beide mit Stahlfelgen
Reifendruck	220±10 kPa

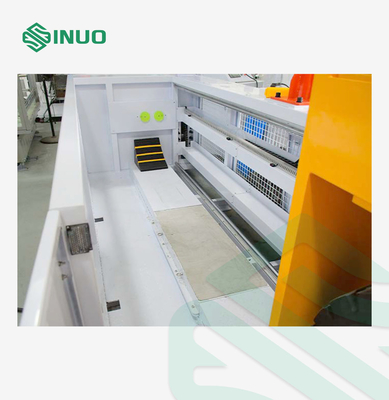

Basisplatte	Simulierter Zement-/Betonboden mit Musterbefestigungsklammer
Bremssystem	Einbaute mechanische Verzögerung zur Verhinderung eines starren Aufpralls
Sicherheitsmerkmale	Schutzzaun, Leckenschutz, Motorüberlastschutz
Stromversorgung	AC 380V ± 10%, 50 Hz
Abmessungen (L × W × H)	Bei der Anlage sind die folgenden Angaben zu beachten:
Gewicht	Ungefähr 2400 kg

Einzelheiten

Fahrzeugantriebsüberprüfungsmaschine Stecker Mechanische Festigkeitstester IEC 62196-1 0
