EV-Ladekabel Zugkraft-Drehmoment-Prüfer SPS-Touchscreen-Steuerung

EV-Ladekabel Zugkraft-Drehmoment-Prüfer SPS-Touchscreen-Steuerung

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht.
MOQ:	1
Zahlungsbedingungen:	t/t
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Betriebsmodus steuern:

SPS-Automatiksteuerung, Touchscreen-Bedienung

Zeit der Drehmomentanwendung:

0-99H59M59S, kann voreingestellt werden

Ziehen Sie anwenden:

160N, 200N, 240N, 250N, 500N

Drehmoment anwenden:

0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m

Drehmomentrad:

R100mm(Ф200mm) ±0,5mm

Zugfrequenz:

1 Mal/s

Verpackung Informationen:

Exportverpackung

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

Drehmomentprüfer für EV-Ladestationen

Zugkraftprüfer für Kabelverankerung

Prüfgerät für EVSE

Beschreibung des Produkts

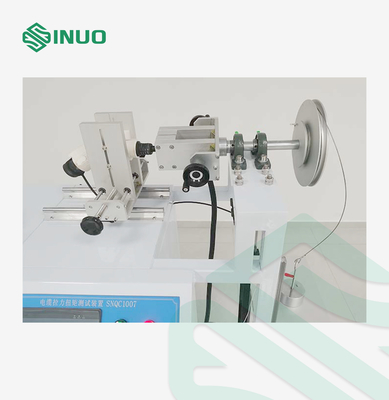

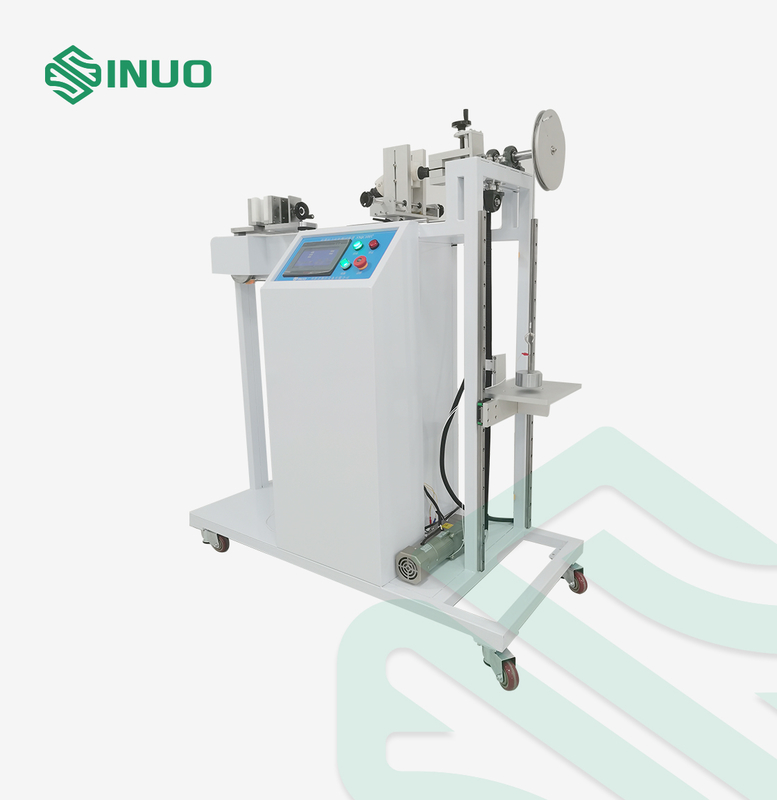

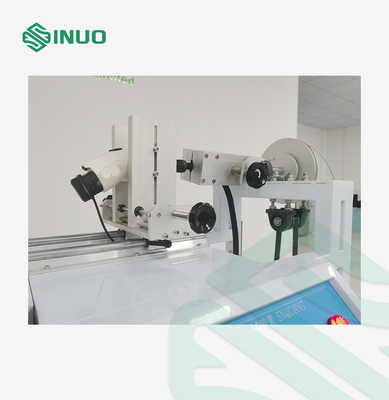

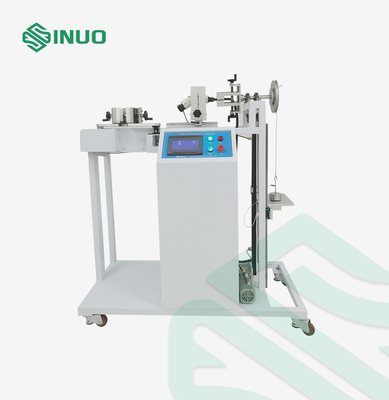

Prüfvorrichtung für Zugkraft und Drehmoment an Ladekabelverankerungen von Elektrofahrzeugen

Erfüllte Normen & Klauseln

Es ist gemäß IEC 61851-1:2017 Klausel 11.6 konstruiert und hergestellt.

Produktübersicht

Proben und Einschränkungen: Elektrofahrzeug-Ladestation

Testzweck: Wird verwendet, um die Fähigkeit der Anschlusskabelzubehörteile von Elektrofahrzeug-Ladestationen zu testen, spezifizierten Zug- und Drehmomenten standzuhalten

Testprinzip: Die Zugkraft wird durch einen Motor realisiert, der einen Exzenter- oder Schraubenmechanismus antreibt. Die Motordrehzahl ist einstellbar, um sicherzustellen, dass die Zugkraft jedes Mal präzise aufgebracht wird. Das Drehmoment wird durch einen Motor, eine Ablage, ein Gewicht und ein Zeitrelais realisiert.

Struktur und Eigenschaften: Das Gewicht wird verwendet, um Zugkraft auszuüben, und das Gewicht und der Drehmomentarm realisieren das Drehmoment. Die SPS wird verwendet, um die Anzahl der Zugvorgänge und die Drehmomentprüfzeit zu steuern. Wenn die Anzahl der Tests oder die Testzeit erreicht ist, stoppt das Gerät automatisch. Nach dem Test darf die maximal zulässige Verschiebung des Ladeanschlusskabelanschlusses den Standardanforderungswert nicht überschreiten.

Technische Parameter

Testinhalt	Versorgungsstecker und/oder Fahrzeugsteckerkabel der EV-Ladestation Zug- und Drehmomentprüfung
Schematische Darstellung der Gerätekonstruktion	Siehe Schema
Steuerungsbetriebsart	SPS-Automatiksteuerung, Touchscreen-Bedienung
Antriebsart	Elektrisch
Zugkraftanwendung	Erfüllt 160N, 200N, 240N, 250N, 500N Spezifikationen, realisiert durch Überlagerung von Gewichten
Drehmomentanwendung	Erfüllt 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m Spezifikationen, realisiert durch Überlagerung von Gewichten
Drehmomentrad	R100mm (Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch elektrisches Signal erfasst
Zugzyklen	1-999999 Zyklen, kann voreingestellt werden, Standard ist 100±1 Zyklen
Drehmomentanwendungszeit	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	Mit Stromausfall-Datenspeichermemory-Funktion
Vorrichtung	Universalklemme, ein Satz
Gewichtsanpassungsauswahltabelle
