SAE J2464 Battery Crush And Nail Penetration Test Equipment 300kN

SAE J2464 Battery Crush And Nail Penetration Test Equipment 300kN

Markenbezeichnung:	Sinuo
Modellnummer:	SN554B-15T
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 sets/month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Battery size:

300*300*250mm

Battery weight:

18kg-30kg

Test space:

1000×1000×1000mm(W*D*H)

Equipment dimensions:

1200×1500×1850mm

Crush acupuncture speed:

0.1-83mm/s (adjustable)

Ausrüstungsstruktur:

Struktur des Kästchentyps

Pressure range:

1～300kN

Verlagerung:

0 ̊ 300 mm

Packaging Details:

Other

Supply Ability:

1 sets/month

Hervorheben:

Nageldurchdringung Batteriecrush Testgerät

Ausrüstung für die Prüfeinbrüche von Batterien mit 300 kN

SAE J2464 Batteriezerstörungsprüfgerät

Beschreibung des Produkts

SAE J2464 Battery Crush And Nail Penetration Test Equipment 300kN

Complied Standards & Clauses

Conforms to SAE J2464 Standard (Clause 4.3.3.1: Penetration Test; Clause 4.3.6.1: Crush Test), AIS 038 crush test in page no. 79 of 106 cl.no. 3.2, Nail penetration test in page no. 101 of 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, etc.

Equipment Overview

The Battery Crush and Nail Penetration Test Chamber (AIS 038) is an advanced testing system designed to evaluate the safety and performance of lithium-ion batteries under extreme mechanical stress conditions, such as crushing and penetration. This chamber is fully compliant with international standards including SAE J2464, IEC62133-2012, and ISO 12405-4:2018, making it ideal for testing battery safety for various applications, including electric vehicles (EVs) and other power battery systems.

Environmental Requirements:

Power Supply: AC380V (1±10%) at 50±0.5Hz with a three-phase four-wire system and protective grounding.
Site Conditions: The equipment must be installed in a flat, well-ventilated area free from strong vibrations, electromagnetic fields, and hazardous substances. The installation area should have sufficient space for maintenance and safe operation.
Environmental Conditions: Operating temperature: 20°C ± 5°C, humidity: ≤85% RH, and atmospheric pressure between 80 kPa and 106 kPa.

Technical Parameters

User battery cell size	Maximum size (length x width x height): 300300250mm, weight: 18kg-30kg
Test space	1000×1000×1000mm (width, depth and height)
Dimensions	1200×1500×1850mm (width, depth and height, subject to actual design)
Equipment structure	Box-type structure
Smoke exhaust port	Smoke exhaust port is 100mm in diameter
Test hole	A 50mm hole is opened on each side
Control method	Remote computer control, distance ≥10m
Drive method	Servo Motor +Electric cylinder drive
Pressure range	1～300kN, sensor maximum range 306kN
Pressure accuracy	±1%FS
Pressure resolution	0.01kN
Pressure holding time	0~99min59s, can be set
Crush acupuncture speed	0.1-83mm/s (adjustable)
Speed accuracy	0.1mm/s~5mm/s, accuracy ±0.05mm/s; 5mm/s~83mm/s, accuracy ±0.1mm/s
Speed resolution	≤0.01mm/s
Displacement	0～300mm
Displacement accuracy	±0.1mm

Details

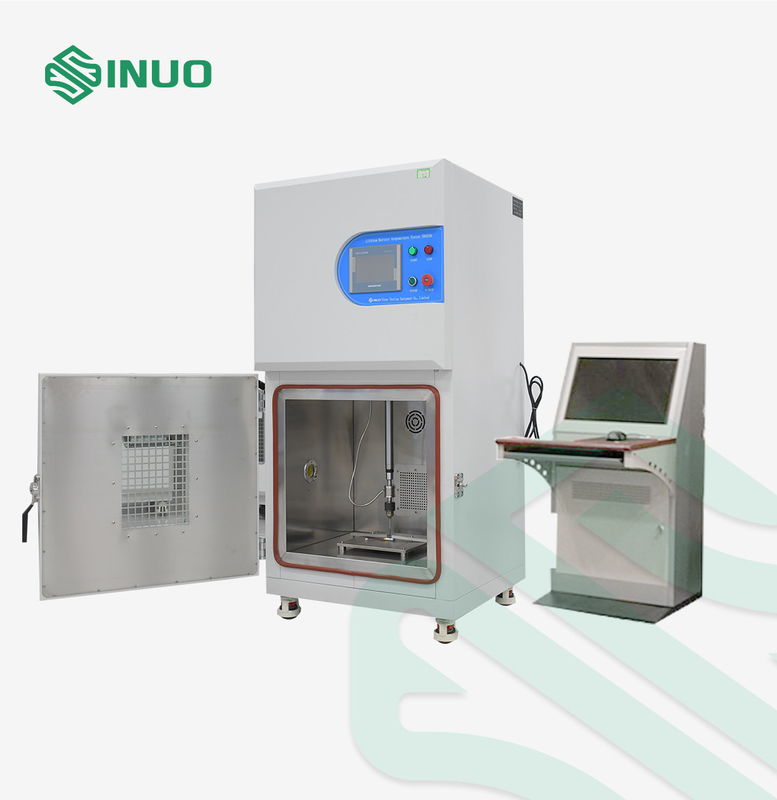

SAE J2464 Battery Crush And Nail Penetration Test Equipment 300kN 0
