EVSE-Testgerät
Created with Pixso.

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich

Markenbezeichnung: Sinuo
Modellnummer: Schnittstellen für die Verwendung in Kraftfahrzeugen
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
aus China
Zertifizierung:
Calibration Certificate (Cost Additional)
Wassersprühdruck:
30 ‰ 100 kPa
Wasserspritzfluss:
12.5 ± 0,625 ((L/min)
Durchmesser der Düse:
φ6,3 mm
Drehscheiben-Durchmesser:
4000mm
Drehscheibengeschwindigkeit:
1 ̊5 R/min
Drehscheiben-Last:
1t
Wasserbehältermaterial:
SUS304 Edelstahl
Wasserbehältergröße:
1000 × 3000 × 1000 mm (W * D * H)
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

IPX6 EVSE-Prüfgerät

,

Außentechnik für EVSE-Prüfgeräte

,

IPX5 EVSE-Prüfgeräte

Beschreibung des Produkts

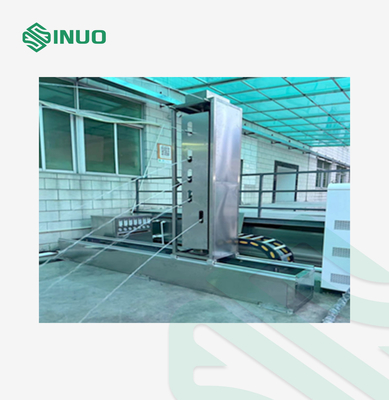

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich



Erfüllte Standards und Klauseln




Entspricht IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, usw.



Ausrüstungsübersicht




Dieses Produkt ist speziell für die Prüfung von elektrischen Geräten ausgelegt,Sicherstellung, dass Gehäuse und Dichtungen die Leistung der Ausrüstung und Komponenten in regenbeladenen Umgebungen wirksam aufrechterhalten könnenMit einem durchdachten und wissenschaftlichen Design simuliert es realistisch verschiedene Umweltbedingungen, einschließlich Tropfen, Regen, Spritz und Wasserspritz.mit einem fortschrittlichen Steuerungssystem und der Verwendung von Variablen FrequenztechnikDas Produkt ermöglicht die automatische Anpassung des Drehwinkels des Regenprobenhalters, des Schwungwinkels des Sprüharms und der Frequenz des Sprühvolumens.Gewährleistung präziser und zuverlässiger Prüfungen.


Technische Parameter




IPX5-Parameter
Anzahl der Sprühdüsen 3 Stück IPX5 Düsen, 3 Stück IPX6 Düsen
Innerer Durchmesser des Sprühlochs

Einheitliche Prüfungen

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich 0

IPX5/6 Sprühdüse EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich 1
Wasserspritzfluss 12.5±0,625 ((L/min)) ((IPX5), 100±5 L/min100±5 L/min)) ((IPX6)
Sprühentfernung Die Probe wird 2,5 bis 3 Meter von der Düse entfernt aufgestellt, wobei der Prüfer den Abstand sorgfältig kontrolliert.
Rohrdurchmesser Ein Stück 1⁄2-Zoll Weichdruckrohr und ein Stück 1-Zoll Weichdruckrohr.
Anschlussschlauch der Düse Das Produkt verfügt über einen importierten transparenten Schlauch, der mit Edelstahldraht verstärkt wurde, um eine höhere Haltbarkeit und Flexibilität zu gewährleisten.
IPX5/6 Düsenstütze Die Düsenhöhe und -winkel können manuell eingestellt werden, um eine präzise Steuerung und Flexibilität während der Prüfung zu gewährleisten.
Zeit der Wasserspritzprüfung Die Dauer kann je nach Prüfungsanforderung mit mindestens 3 Minuten oder länger eingestellt werden.
Wasserspritzdruck Der Druckbereich kann je nach erforderlicher Durchflussmenge zwischen 30 und 100 kPa eingestellt werden.

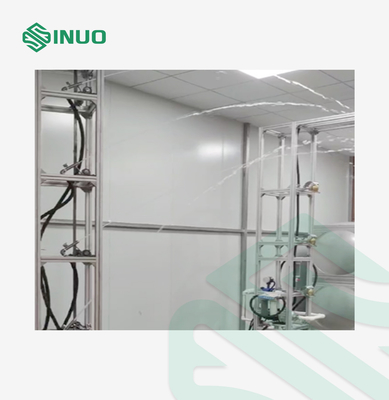

Automatisches Sprühsystem
  • Das Sprühregal besteht aus geformten Aluminiumprofilen und ist mit einem Satz von IPX5/6 nach oben und unten schwingenden Düsen ausgestattet, die jeweils für präzise Prüfungen unabhängig voneinander gesteuert werden.

  • Das bewegliche Sprühdüsen-System IPX5/6 besteht aus insgesamt 6 Sprühdüsen. Eine IPX5-Düse befindet sich oben zur Prüfung des oberen Teils des Energiespeichers,während die übrigen 5 IPX5/6 Düsen in der Mitte des Systems liegenJede dieser Düsen kann vertikal (nach oben und unten) mit einem Schwungwinkel von ± 15° geschwenkt werden.

  • Jede der 6 Düsen ist mit einem mechanischen Durchflussmessgerät ausgestattet, das eine individuelle Steuerung der Durchflussrate für jede Düse ermöglicht.

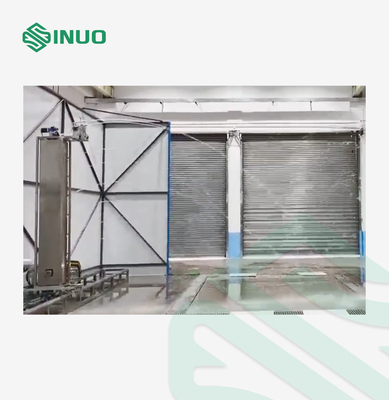

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich 2

(Bild nur zur Referenz)



Drehtabelsystem
Durchmesser der Drehscheibe 4000 mm
Last des Drehplattes 1T
Drehzahl des Drehers 1 ̊5 R/min (verstellbar)
Wasserbehälterparameter
Wasserbehältergröße 1000 × 3000 × 1000 mm (W * D * H)
Wasserbehältermaterial SUS304 aus rostfreiem Stahl
Wasserstand Durchsichtiger Schlauch, mit Regler aus Edelstahl zur Beobachtung des Wasserstandes, Reglerhöhe 1,5 m, Reglergenauigkeit: 1 mm
Kontrolle des Wassertankstandes Schwimmer aus Edelstahl, Überlaufloch
Mobilität Vier Drehräder für einfache Bewegung, mit Bremsen.
Wasserbehälterdeckel 1 Stück




Einzelheiten

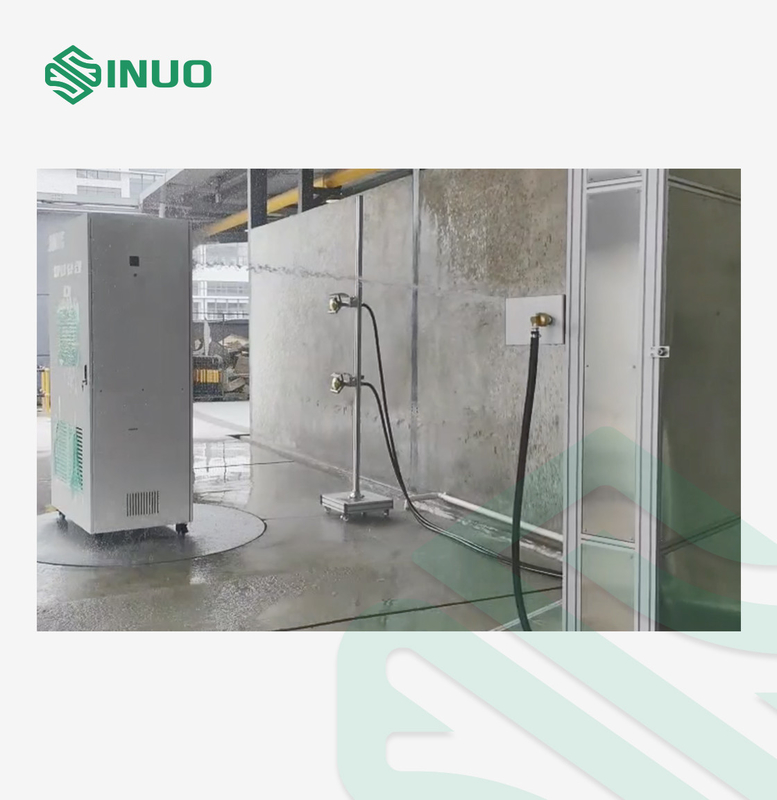

EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich 3EVSE-Prüfgerät IPX5-IPX6-Wasserdichte Sprühprüfsystem im Außenbereich 4
