Wasserdichte Prüfung der Ladestation Sprühprüfsystem IEC 60529 IPX5 IPX6

Wasserdichte Prüfung der Ladestation Sprühprüfsystem IEC 60529 IPX5 IPX6

Markenbezeichnung:	Sinuo
Modellnummer:	Schnittstellen für die Verwendung in Kraftfahrzeugen
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Sprühentfernung:

2.5 bis 3 Meter

Prüfzeit:

1s bis 9999h,59 min und 59s

Wassersprühdruck:

30 ∼ 150 kPa

Wasserspritzfluss:

12.5 ± 0,625 ((L/min)

Wasserbehältermaterial:

SUS304 Edelstahl

Wasserbehältergröße:

1000 × 3000 × 1000 mm (W * D * H)

Spezifikationen für Kundenproben:

3*2,5*3m ((L*W*H)

Bestehende Raumgröße:

6*8m ((L*W)

Verpackung Informationen:

Andere

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

IPX5 IPX6 Prüfsprühprüfsystem

IEC 60529 Prüfsprühprüfsystem

Wasserdichte Prüfung Sprühprüfungssystem

Beschreibung des Produkts

Wasserdichte Prüfung der Ladestation Sprühprüfsystem IEC 60529 IPX5 IPX6

Erfüllte Standards und Klauseln

Entspricht IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, usw.

Ausrüstungsübersicht

Die Ausrüstung besteht hauptsächlich aus einem Wassersammlungsbecken, einem Wasserspeicher, einem Wasserspeichersystem, einem Abwassersystem, einem Sprühsystem, einem elektrischen Steuerungssystem und einem Pumpensystem.

Die Ausrüstung hat eine Bodenfläche von 6,5 m (Länge) × 6,5 m (Breite) × 3 m (Höhe) und eine Türöffnung von 2000 mm × 2800 mm mit manuellen Doppeltüren aus gehärtetem Glas.Bitte bitten Sie den Benutzer, den Layout-Plan der Website anzugeben.. (Weitere Angaben finden Sie im Baustellenplan.)

Anwendungsbereich: zur Durchführung von IPX5-Wasserdichtheitstests an ESS-Systemen im Außenbereich verwendet. Das automatische Sprühsystem wird auf die vorderen, hinteren, linken, rechten und oberen Oberflächen des ESS-Systems im Außenbereich aufgetragen.

Technische Parameter

Wasserspritzdruck	30 ∼ 150 kPa
Innerer Durchmesser des Sprühlochs	Einheit für die Bereitstellung von Prüfungen
Bewegungsgeschwindigkeit	Die Bewegungsgeschwindigkeit des Stützrahmens ist einstellbar.
Vorhandene Raumgröße am Nutzerstandort	68m ((LW)
Spezifikationen für Kundenproben	32,53m ((LWH)
Vorgegebene Prüfzeit	Einstellbar von 1s bis 9999h, 59min und 59s.
Prüffläche	Die fünf Oberflächen des ESS-Systems im Außenbereich, ohne den Boden.
Anforderungen an die Beschichtung durch Sprühen	Das automatische Sprühsystem muss die Vorder-, Hinter-, Linken-, Rechten- und Oberflächen bedecken.
Sprühmethode	Der gesamte Prüfvorgang beinhaltet ein vollautomatisches Sprühen, wobei der Bewegungsweg des Sprühsystems das zu prüfende Objekt nicht beeinträchtigt. Das Prüfverfahren entspricht den Anforderungen an die IPX5-Schutzniveaus gemäß IEC 60529:2013.
Prüfzeit	Einstellbar von 1s bis 9999h, 59min und 59s.

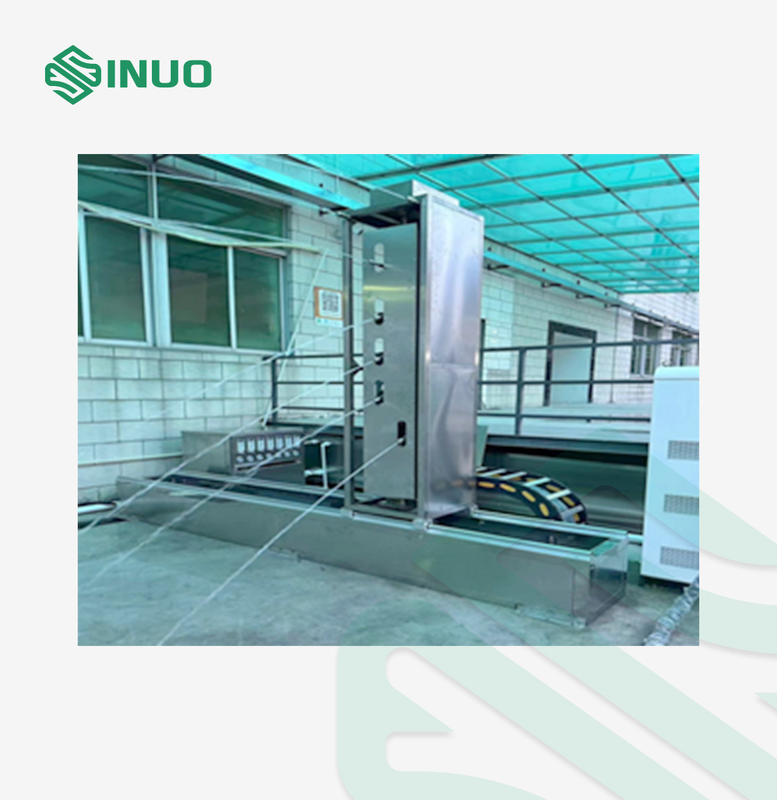

Seitenbewegtes Sprührahmen
Hauptparameter eines seitlich beweglichen Sprühstäbes	Der Rahmen besteht aus 40403mm Aluminium
	Die Dichtungsplatte besteht aus 1,2 mm Edelstahl 304 # Platte
	IPX5-Mobilgerät: Servomotor-Ausrüstung für die Übertragung an das Rack angeschlossen
	Schwinggetriebe Sprühvorrichtung: ein einstellbarer exzentrischer Radschwingmechanismus (Schwingwinkel wird durch Anpassung des exzentrischen Abstands erreicht)
	Sprührahmen-Schlag: Ausgestattet mit einem Servomotor-Gang-Rack-Mechanismus mit einem beweglichen Schlag von 3 m.
Schwingmotor	Servomotor und Reduktor
Mobilmotor	Servomotor und Reduktor
Ausrüstung	Geräte aus Edelstahl
Haltestelle	mit einer Breite von nicht mehr als 20 mm

Einzelheiten

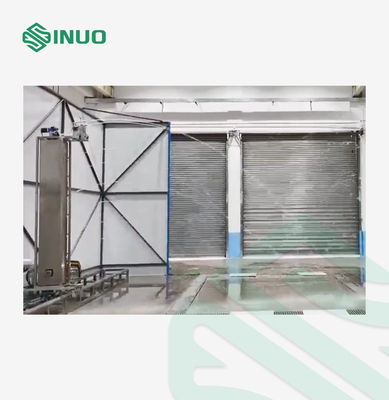

Wasserdichte Prüfung der Ladestation Sprühprüfsystem IEC 60529 IPX5 IPX6 1
