Elektro-Mobil-Testgerät
Created with Pixso.

Fahrzeugspektrum Solarsimulation Strahlungsprüfsystem Prüfgeräte IEC 60904-9

Fahrzeugspektrum Solarsimulation Strahlungsprüfsystem Prüfgeräte IEC 60904-9

Markenbezeichnung: Sinuo
Modellnummer: Der Wert der Verbrennungsmenge ist zu messen.
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Leistung der Glühbirne:
4000 W
Nennleistung der Leuchte:
4000 W
Größe der Kammerfläche:
6.5m × 2,5m
Einheiten zur Simulation von Sonnenlicht:
21 Stück insgesamt
Abweichung des Beleuchtungssystems:
≤±5%
Einheitlichkeit der Lichtstärke:
± 10%
Strahlungsbereich:
500-1200 W/m2
Anwendbare Norm:
DIN 75220 usw.
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

Solar-Simulationsstrahlungsprüfungssystem

,

Spektrumsystem zur Sonnenstrahlungs-Simulation

Beschreibung des Produkts





Fahrzeugspektrum Solarsimulation StrahlungsprüfsystemPrüfgeräte IEC 60904-9





Erfüllte Standards und Klauseln




MIL-STD 810 “Umwelttechnische Erwägungen und Labortests”

IEC 60904-9 “Rückgezogene Photovoltaikgeräte - Teil 9: Leistungsanforderungen an Solarsimulatoren”

IEC60068-2-5 “Umweltprüfung - Teil 2-5: Prüfung Sa: Simulierte Sonnenstrahlung auf Bodenhöhe und Leitlinien für die Sonnenstrahlprüfung”

ISO 12097-2: "Straßenfahrzeuge - Airbag-Komponenten - Teil 2: Prüfung von Airbag-Modulen"

DIN 75220: “Alterung von Fahrzeugkomponenten in Solarsimulationsanlagen”



Ausrüstungsübersicht

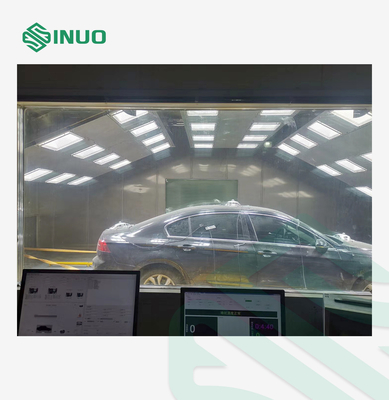

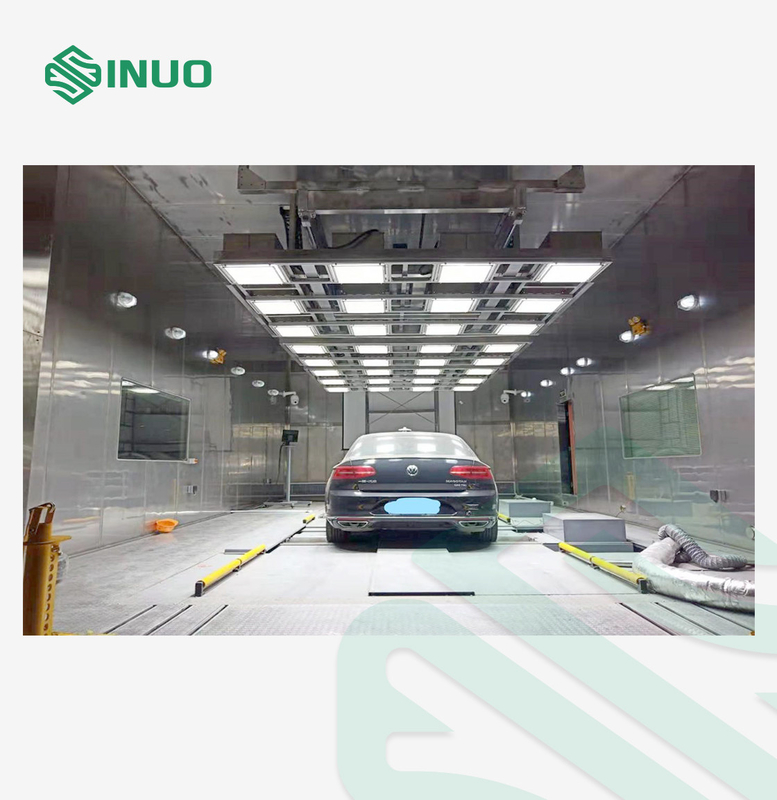

Durch die Kombination mit Umweltfaktoren wie Temperatur, Luftfeuchtigkeit, Niederschlag und Schneefall kann er verwendet werden, um die Auswirkungen der direkten Sonnenstrahlung auf die Prüfprobe (thermische, mechanische,ChemieDas simulierte Sonneneinstrahlungssystem kann allein zur Prüfung der Elektronik verwendet werden,MaterialienDurch professionelles Design und Layout können mehrere Systeme auch zu einem Lichtsystem kombiniert werden, das bei Tests von Autos, Lastwagen, Photovoltaikmodulen,Züge und Flugzeuge.

Dieses Prüfsystem besteht aus einer intelligenten Steuerungsnetzversorgung, einem optimierten Design des Reflektorlampengehäuses, einer Osram-Metallhalogenidlampe mit 2000 Watt/4000 Watt, einem Schrank, einem Beleuchtungsmesser usw.die die Sonnenlichtumgebung unter verschiedenen Bedingungen perfekt simulieren kann.

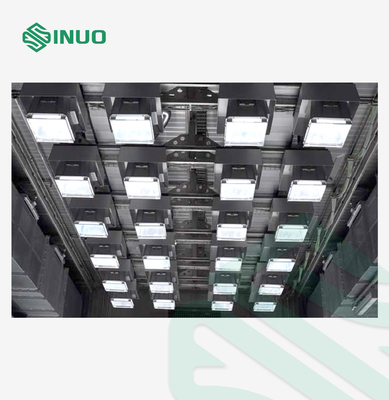

Die Sonnenlicht-Simulationsanlage besteht aus einem Lampengehäuse, einer Metallhalogenidlampe und einer intelligenten Stromversorgung.und die Metallhalogenidlampen in das Lampengehäuse eingebaut und in der Prüfkammer entsprechend der erforderlichen Bestrahlungsfläche angeordnet werden.



Lampenquelle

Der Hauptkörper der Leuchtquelle besteht aus Sandstrahl-Aluminiumoxidplatten, wodurch das Gewicht der einzelnen Sonnenlichtsimulationsgeräte reduziert und gleichzeitig die Intensität der Leuchtquelle gewährleistet wird.Das reflektierende Material ist eine importierte Spiegelbohnen Aluminiumplatte, mit einer Reflexionsfähigkeit von bis zu 97%, gleichmäßiger Reflexion und ohne Lichtflecken. Durch das Walzen und Galvanisieren wird die hohe Festigkeit der reflektierenden Spiegeloberfläche gewährleistet,und das Auftreten der Situation, dass die Reflexionsfähigkeit aufgrund der späteren Reinigung und Wischung stark reduziert wird reduziert.

Die Zündspule wird in die Stromversorgung gelegt, wobei alle Strukturen und Komponenten der in der Prüffläche installierten Leuchtquelle einem breiten Temperatur- und Luftfeuchtigkeitspektrum standhalten.und die Temperaturbeständigkeit beträgt -70°C~+120°C, wodurch auch das Hochspannungspaket in der Lampe vermieden wird, dass die langfristige Widerstandsfähigkeit gegen hohe Temperaturen in der Hülle anfällig für Alterung ist.



Metallhalogenidlampe

Die fortschrittlichste Technologie für Metallhalogenidlampen.



Technische Parameter




Strahlungsbereich Bis zu 500 ‰ 1200 W/m2 (Schrittlose Einstellung)
Einheitlichkeit der Lichtstärke auf der Strahloberfläche ± 10%
Abweichung des Beleuchtungssystems innerhalb von 8 stündigen Stunden ≤ ± 5%
Nach stabiler Beleuchtung erreicht das System eine Stabilisierungszeit von ± 10% des eingestellten Wertes. ≤ 2S



Intelligente Leistung (EPS)




1) Es kann 20% bis 100% Leistungsschrittlose Anpassung realisieren, die Gesamtwärmeabgabe ist gering und verfügt über eine Vielzahl von Steuerungs- und Kommunikationsmethoden.



2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, und wird nicht von der Eingangsnetzspannung und -kühlung beeinflusst.



Anzeige des Bedienfeldes Betriebsstand Monitor-Ausgangsspannung, Ausgangsstrom, eingestellte Leistung, Modultemperatur usw. können ausgewählt werden
Einstellung der Parameter Die relevanten Werte können flexibel nach den tatsächlichen Anforderungen festgelegt werden.
Schutz-/Alarmfunktion Überstrom, Überspannung, Unterspannung, Überhitzung, Kurzschluss, interne Speicherstörung usw.
Umwelt Umgebungstemperatur -10°C+50°C (kein Gefrieren)
Umgebungsfeuchtigkeit Unter 90% RH (kein Frost)
Umgebung Innenräume (keine direkte Sonneneinstrahlung, keine Korrosion, kein brennbares Gas, kein Ölnebel, kein Staub usw.)
Höhenstand Weniger als 1000 M
