Elektro-Mobil-Testgerät
Created with Pixso.

ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren

ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren

Markenbezeichnung: Sinuo
Modellnummer: Die Angabe der Größenordnung des Zustands des Zustands ist in Anhang I der Verordnung (EG) Nr. 1907/
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Maximale Verschiebung:
51 mm p-p
Höchstgeschwindigkeit:
2 m/s
Frequenz der Vibrationsisolation:
2,5 Hz
Höchstlast:
400 kg
Gewicht der beweglichen Spule:
22 kg
Frequenzgangstrecke:
2-5000 Hz
Zulässiger Exzentermoment:
500N.m
Beweglicher Spulen-Durchmesser:
F340 mm
Verpackung Informationen:
Ausfuhrverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

Vibrationsprüfsystem für Nutzfahrzeuge

,

Fahrzeugmotor-Vibrationsprüfsystem

Beschreibung des Produkts





ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren



Erfüllte Standards und Klauseln




Sie entspricht ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM usw.



Produktübersicht




Vibrationsprüfungen sind die Aktion, bei der ein Bauteil oder ein Gerät erregend oder schockierend angezeigt wird, um zu sehen, wie es in einer realen Umgebung reagieren würde.aus Industrieprodukten wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo kann Ihnen das gesamte Anregungs- und Testprogramm zur Verfügung stellen und die Qualität der Produkte für Sie nach nationalen und internationalen Standards wie ISO16750-3, UL, JIS, DIN,ISO-Nummern, BS, MIL, IEC und ASTM.



Technische Parameter




A20S32 Parameter des elektromagnetischen Anregungsgenerators
Maximale sinusförmige Erregungskraft 2200Kg.f Spitzenwert
Maximale zufällige Anregungskraft 2200Kg.f r.m.
Maximale Aufregungskraft durch Aufprall 4400Kg.f Spitzenwert
Frequenzbereich 1 ‰ 3000 Hz
Höchstverlagerung 51 mm p-p
Höchstgeschwindigkeit 2 m/s
Höchstbeschleunigung 100 G (980 m/s2)
Resonanzfrequenz erster Ordnung 3200 Hz ± 5%
Höchstlast: 400 kg
Frequenz der Vibrationsdämmung: 2.5 Hz
Durchmesser der beweglichen Spule: F340 mm
Gewicht der beweglichen Spirale: 22 kg
Schraub auf den Tisch. 17 × M10
Flussdurchfluss < 10 Gauss
Erlaubtes Exzentrikmoment 500 N.m
Größe der Ausrüstung

Bei der Verwendung von Zellstoff wird die Zellstoffdichte des Zellstoffs in der Zellstoffdichte des Zellstoffs festgelegt.

(ohne vertikale Ausdehnungstabelle)

Gewicht der Ausrüstung 1900 kg (ohne horizontale Schiebetische)
LA-24K digitaler Schaltleistungsverstärker
Ausgangsleistung 22 KVA
Ausgangsspannung 100 V
Ausgangsstrom 220A
Verstärkerleistung ≥ 90%
Harmonische Verzerrung 00,5% THD @ 500Hz
SNR > 75 dB
Eingangssignalbereich ± 10 V Spitzenwert
Leistungsstabilität der Gleichspannung < 5mVdc
Verstärkergröße W910mm × D610mm × 1150mm
Gewicht des Verstärkers 470 KG
Servo-Schutzsystem
Funktion Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust




Einzelheiten

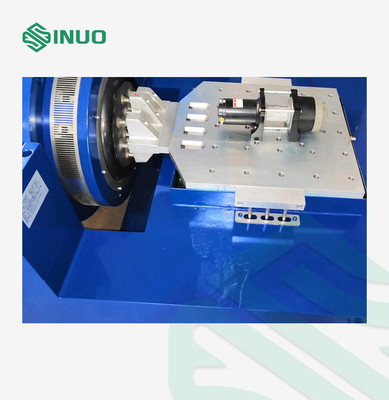

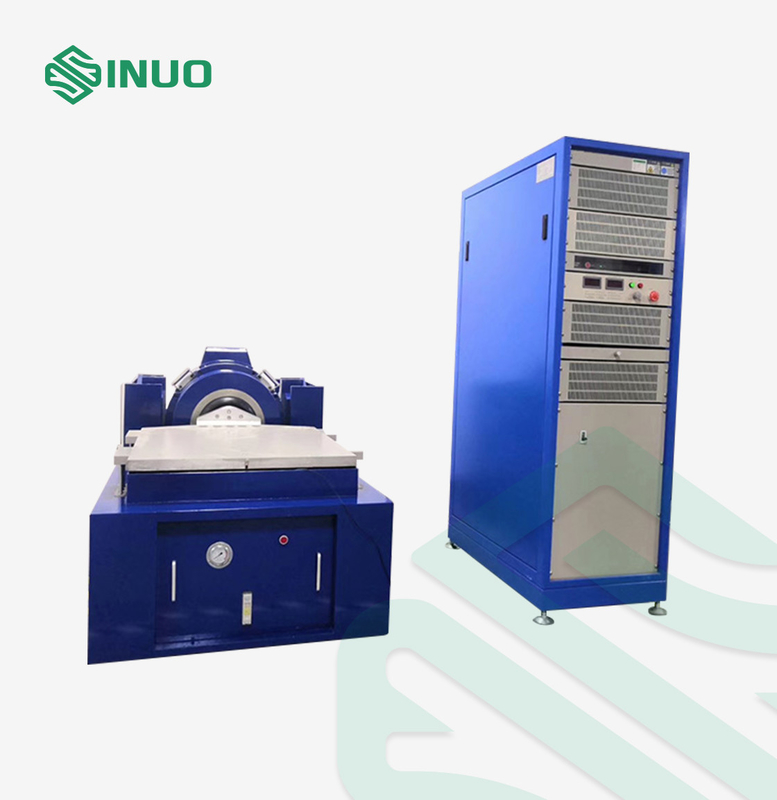

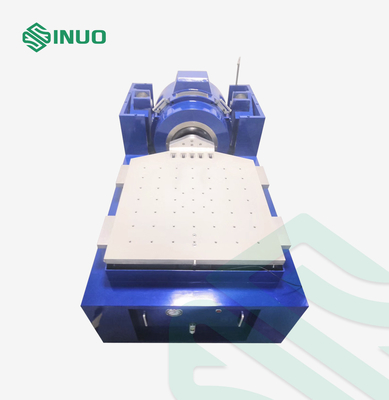

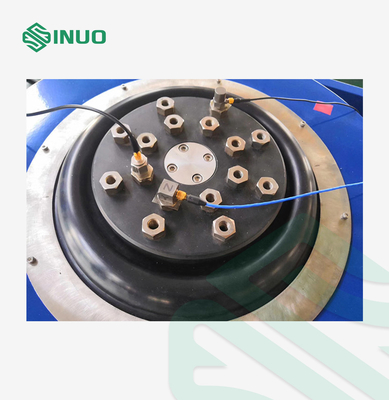

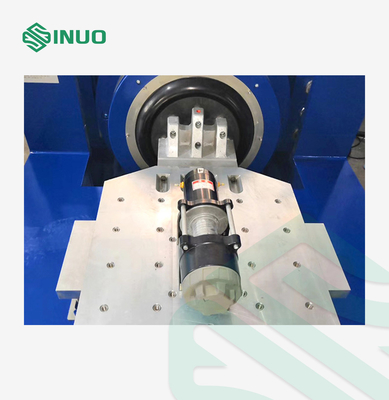

ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren 0ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren 1ISO 16750-3 Elektromagnetische Vibrationsprüfung für Nutzfahrzeugmotoren 2
