| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN4415 |
| MOQ: | 1 |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 10 Sätze pro Monat |
IEC60529 IPX3/4 Sprühprüfgeräte für Ladestationen und große Produkte
Erfüllte Standards und Klauseln
Entspricht IEC60529:2001, usw.
Produktübersicht

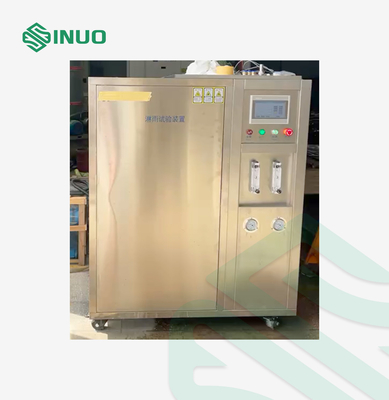

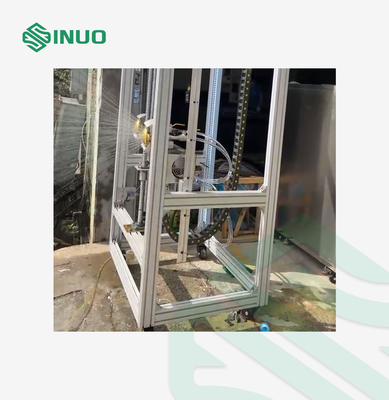

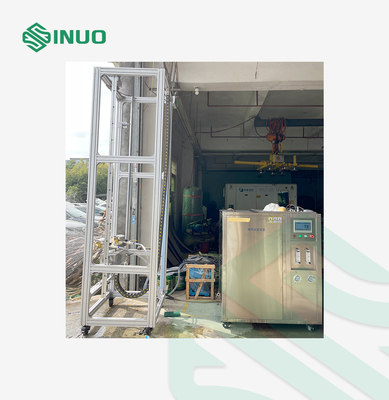

Das Prüferzeugnis wird für die Sprühprüfung auf dem Niveau IPX3-4 in einem offenen Außenbereich platziert.Die Ausrüstung ist in eine Gesamtkombination (Kontroll-, Wasserbehälter, Wasserpumpe und Hebestruktur), die alle an beweglichen Geräten montiert sind, werden Wasserleitungen und Stromversorgungsleitungen während der Prüfung hinter die bewegliche Vorrichtung gezogen.Das mobile Regal ist mit zwei Stück Sprinklerköpfen ausgestattet, und jeder Sprinklerkopf ist mit einer Ventilsteuerung ausgestattet.Der Sprührahmen kann sich nach oben und unten bewegen, und die Höhe der nach oben und unten beweglichen Entfernung beträgt 400-3000 mm (die maximale Sprühhöhe beträgt 2700 mm).Die Durchflussrate des Wasserspritzers wird vom Ventil (manuelle Einstellung) eingestellt und vom elektromagnetischen Durchflussmessgerät angezeigt. Während des Tests (Testzeit, Auf- und Ablaufgeschwindigkeit, Auf- und Ablaufgeschwindigkeit, Sprühwinkel) kann auf dem Touchscreen eingestellt werden.
Technische Parameter
| Anwendung | geeignet für IPX3/IPX4-Prüfung großer Produkte; |
| Öffnung | Ø0,5 mm |
|
Anzahl der Löcher |
121 Stück ((Es gibt ein mittleres Loch, die beiden inneren Kreise von 24 Stück Löcher haben einen eingeschlossenen Winkel von 30°, und die vier äußeren Kreise von 96 Stück Löcher haben einen eingeschlossenen Winkel von 15°.) |
| Sphärischer Durchmesser der Düse | - Ich bin ein 75er.5 |
|
Struktur |
Die Baffle wird während der IPX3-Prüfung installiert und während der IPX4-Prüfung entfernt; es handelt sich um eine Aluminium-Baffle, ein Gegengewicht aus Edelstahl. |
| Prüfzeit | Der Benutzer kann die Zeit mindestens 3 Minuten (1min/m2) festlegen (Steuerung des Steuersystems). |
| Wasserdruck | 150kpa, kann der Benutzer den Druck einstellen (unter Kontrolle des Steuerungssystems). |
| Abmessungen des Sprühstäbes | 900mm*800mm*3000mm |
| Hebereich | 400 mm bis 2700 mm (kann eingestellt werden) |
| Aufzugsgeschwindigkeit | 0-150 mm/S (kann eingestellt werden) |
| Sprühwinkelbereich | ± 45° (kann eingestellt werden). |
| Anwendungsbereich | geeignet für IPX3, IPX4 Wasserspritze mit Düsen und automatische Steuerung der gesamten wasserdichten Ausrüstung; |
| Wasserversorgungsmethode | Wasserversorgung mit Dauerstrom |
| Wasserbehälterkapazität | ≤ 80 L |
| Temperatur des Prüfwassers | Raumtemperatur |
| Durchfluss | |
| Wasserversorgungskontrollprozess | Das Ventil wird manuell eingestellt, der Durchflussmesser liest die Durchflussrate und die Durchflussrate wird auf dem Touchscreen angezeigt. |
| Durchflussbereich | 12.5 L/min (jeweils) |
| Durchflussgenauigkeit | ± 0,5 L/min |
| Durchflussmesser | Elektromagnetische Durchflussmesser XYDL-DN15; |
| Wasserpumpe | Zentrifugalpumpe aus Edelstahl; |
| Steuerungskabinett | |
| Durchflusserkennung | Elektromagnetischer Durchflussmesser, Rückkopplung des Durchflusssignals. |
| Einstellung der Strömung | Manuelle Einstellung |
| Steuerung | Delta PLC |
| Touchscreen | Delta |
| Steuerungsfunktion | Ständige Wasserzufuhr, Prüfzeitregelung, Auf- und Ablaufgeschwindigkeitsregelung, Auf- und Ablaufentfernungsregelung, Sprühwinkelregelung. |
| Schutzfunktion | Leckenschutz, Überlastschutz, Kurzschlussschutz. |
| Elektrische Komponenten | Benutzung bekannter Marken (Schneider, Izumi, Omron) usw. |
| Kabelhersteller | Einhaltung der nationalen Normen, vernünftige Anordnung der elektrischen Platten, feste Verkabelung und klare Kennzeichnung. |
Einzelheiten
