Elektro-Mobil-Testgerät
Created with Pixso.

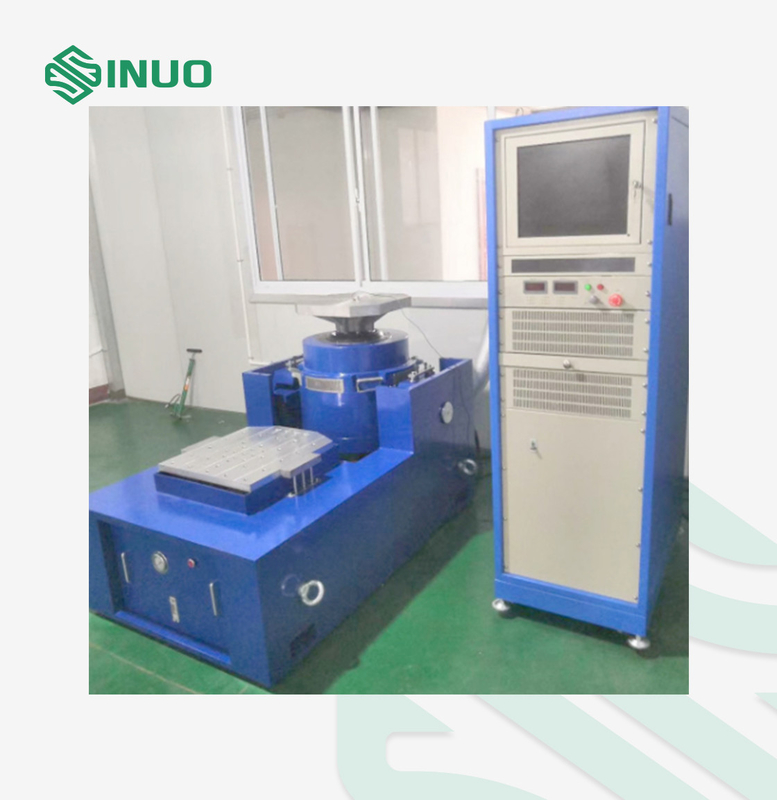

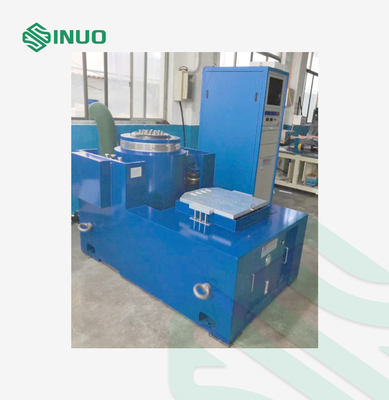

IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine Sine Zufallsschlag

IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine Sine Zufallsschlag

Markenbezeichnung: Sinuo
Modellnummer: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Maximale Verschiebung:
76 mm pp
Höchstgeschwindigkeit:
2.0m/s
Maximale Beschleunigung:
90 g
Nutzlast:
400 kg
Beweglicher Spulen-Durchmesser:
F320 mm
Gewicht der beweglichen Spule:
25 kg
Flussdurchsickern:
< 10 Gauss
Zulässiger Exzentermoment:
500N.m
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

Klassische elektromagnetische Stoßschwingungsprüfmaschine

,

Sineus-Zufalls-elektromagnetische Vibrationsprüfmaschine

,

IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine

Beschreibung des Produkts





IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine Sine Zufallsschlag



Erfüllte Standards und Klauseln




nach nationalen und internationalen Normen wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM.



Produktübersicht




Vibrationsprüfungen sind die Aktion, bei der ein Bauteil oder ein Gerät erregend oder schockierend behandelt wird, um zu sehen, wie es in einer realen Umgebung reagieren würde.aus Industrieprodukten wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.





Technische Parameter




A20T34 Parameter des elektromagnetischen Anregungsgenerators
Maximale sinusförmige Erregungskraft 2200Kg.f Spitzenwert
Maximale zufällige Anregungskraft 2200Kg.f rms
Maximale Aufregungskraft durch Aufprall 4400Kg.f.
Frequenzbereich 1 ‰ 3000 Hz
Höchstverlagerung 76 mm p-p
Höchstgeschwindigkeit 2.0m/s
Höchstbeschleunigung 90 g
Resonanzfrequenz erster Ordnung 3200 Hz ± 5%
Nutzlast 400 kg
Frequenz der Vibrationsisolation 2.5 Hz
Durchmesser der beweglichen Spule F320 mm
Gewicht der beweglichen Spirale 25 kg
Schraub auf den Tisch. 17 × M10
Flussdurchfluss < 10 Gauss
Erlaubtes Exzentrikmoment 500 N.m
Größe der Ausrüstung L 1200 mm × W 870 mm × H 1100 mm (vertikaler Tisch)
Gewicht der Ausrüstung 1700 kg (ohne horizontale Schiebetische)
LA-22K digitaler Schaltleistungsverstärker
Ausgangsleistung 22 KVA
Ausgangsspannung 100 V
Ausgangsstrom 220A
Verstärkerleistung ≥ 90%
SNR > 75 dB
Harmonische Verzerrung 00,5% THD @ 500Hz
Eingangssignalbereich ± 10 V Spitzenwert
Leistungsstabilität der Gleichspannung < 5mVdc
Verstärkergewicht 500 kg
Verstärkergröße W 880mm × D 580mm × H 1520mm
Servo-Schutzsystem
Funktion Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust
Digitale Vibrationsregelung VCS-2
Hardware-Konfiguration 2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul Sineus, zufälliger, klassischer Schock
Steuercomputer Originalcomputer von Acer mit 17" LCD-Monitor, Tastatur/optische Maus
Software Englische Bedienung, Zeit- und Frequenzanalyse, Signalquelle, Sinusfrequenz-Sweep-Analyse usw. Es kann automatisch WORD-Testberichte generieren.Speichern der Signale und Daten, und die Prüfparameter und Analysefunktionen festlegen.
Betriebssystem Windows 10
Beschleunigungssensor LAB

Frequenzbereich: 1-12000 Hz

Empfindlichkeit: 50mv/g

Temperaturbereich: -24 - 250°C

VT120 vertikale Verlängerungstabelle
Material Magnesiumlegierung, anodisiert, oberflächlich hart
Größe der Tabelle 1200 mm × 1200 mm
Festloch M10 Schraubhülle aus Edelstahl, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze 350 Hz, zufällig 2000 Hz
Gewicht Ungefähr 120 Kilo.

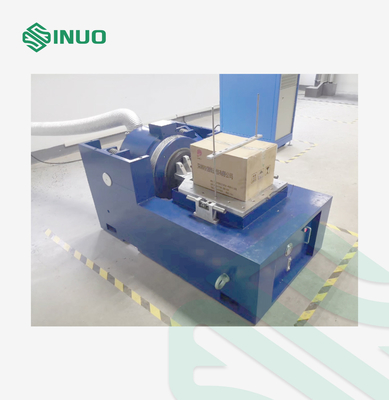

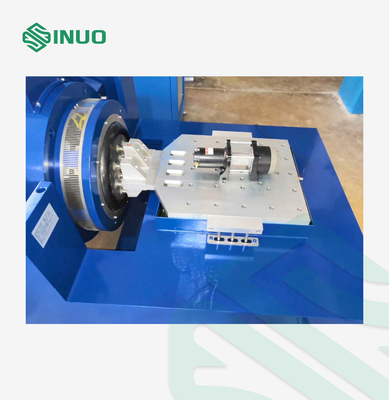

HG120 horizontale Ölfolien-Rutschtabelle
Material Magnesiumlegierung, anodisiert, oberflächlich hart
Größe der Tabelle 1200 mm × 1200 mm
Festloch M10 Schraubhülle aus Edelstahl, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze Sine 2000 Hz, zufällig 2000 Hz
Gewicht Ungefähr 227 kg (ohne Anschlusskopf)
B752S Kühlventilator (einschließlich Schalldämpfer)
Lüfterleistung 7.5 kW
Lüfterdurchfluss 22 m3/Min.
Elektrische Anforderungen
Stromversorgung 3 Phasen 380V/50Hz, 35 KVA
Druckluft 0.6Mpa
Bodenwiderstand ≤ 4Ω


Einzelheiten

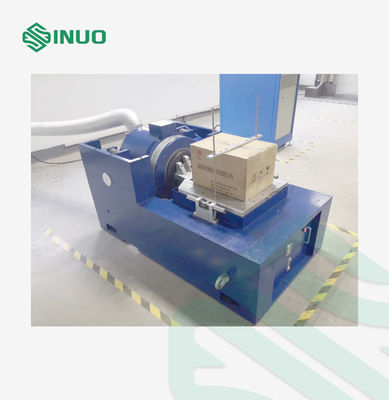

IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine Sine Zufallsschlag 0IEC60068-2-78 Elektromagnetische Vibrationsprüfmaschine Sine Zufallsschlag 1
