IEC60068-2-78 -70°C Kaltgewichtete, konstante Temperatur- und Luftfeuchtigkeitsprüfkammer 1000L

IEC60068-2-78 -70°C Kaltgewichtete, konstante Temperatur- und Luftfeuchtigkeitsprüfkammer 1000L

Markenbezeichnung: Sinuo
Modellnummer: SN881B-1000L
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Temperaturschwankungen:
±0,5°C
Schwankungen der Luftfeuchtigkeit:
≤2.5%
Temperatur-Abweichung:
≤±2.0℃
Abweichung der Luftfeuchtigkeit:
≤ ± 3%
Innere Abmessungen:
W1000* H1000*D1000mm
Außenabmessungen:
W1250* H2150*D2100mm
Aufheizzeit:
Nicht belastet durchschnittlich 2°C/min
Abkühlzeit:
Nicht belastet durchschnittlich 0,7°C/min
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

IEC60068-2-78 Feuchtigkeitsprüfkammer

,

1000L Feuchtigkeitsprüfkammer

Beschreibung des Produkts





IEC60068-2-78 -70°C Kaltgewichtete, konstante Temperatur- und Luftfeuchtigkeitsprüfkammer 1000L



Erfüllte Standards und Klauseln




IEC60068-2-1:2007 “Umweltprüfung - Teil 2-1: Prüfungen - Prüfung A: Kalt, IDT”

IEC60068-2-2:2007 “Umweltprüfung ­ Teil 2-1: Prüfungen ­ Prüfung B ­ Trockene Hitze, IDT

IEC60068-2-78:2012 “Umweltprüfung - Teil 2-78: Prüfungen - Prüfkabine: feuchte Wärme, Gleichgewichtszustand, IDT”

IEC60068-2-30:2005 ¢Umweltprüfung-Teil 2-30: Prüfungen-Prüfung Db: Feuchtwärme, zyklisch (12h+12h Zyklus), IDT



Produktübersicht




Intelligenter programmierbarer Temperaturregler mit kaltem Touch (Stromsparsteuerung)

Diese Prüfgeräte verbieten:

1Prüfung oder Lagerung von Proben von brennbaren, explosionsfähigen und flüchtigen Stoffen

2Prüfung oder Lagerung von Proben von ätzenden Stoffen

3- Prüfung oder Lagerung biologischer Proben

4Prüfung oder Lagerung von Proben aus starken elektromagnetischen Emissionsquellen

Prüfumgebungsbedingungen: Bei Umgebungstemperatur +25°C, relativer Luftfeuchtigkeit ≤85% und ohne Probenahme in der Prüfkammer



Technische Parameter

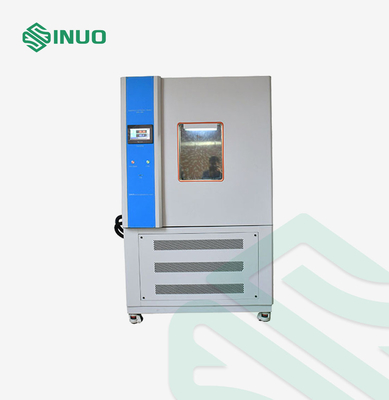

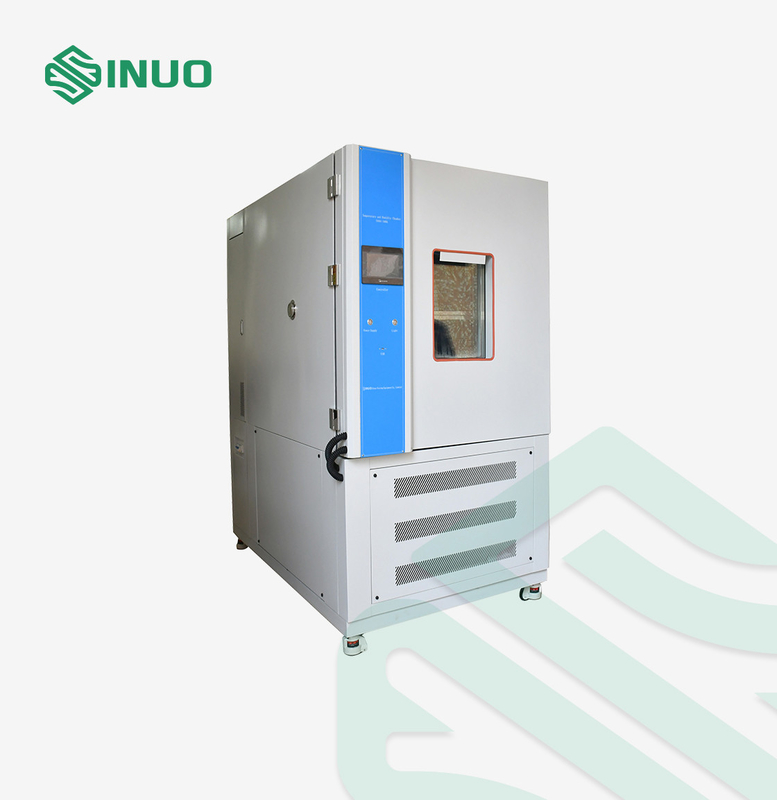

Produktbezeichnung Programmierbare Prüfkammer für konstante Temperatur und Luftfeuchtigkeit
Produktmodell SN881B-1000L
Volumen, Abmessungen und Gewicht
Nominelles inneres Volumen 1000 L
Gewicht Ungefähr 560 kg
Leistung
Temperaturbereich -70°C→+150°C
Luftfeuchtigkeit

(20%98) %RH

(Temperatur: 20°C~85°C, beziehen Sie sich auf die Temperatur- und Luftfeuchtigkeitskontrollierbare Bereiche, keine aktive Wärmebelastung)



Temperaturschwankungen ±0,5°C
Schwankungen der Luftfeuchtigkeit ≤ 2,5%
Abweichung der Temperatur ≤ ± 2,0°C
Abweichung der Luftfeuchtigkeit ≤ ± 3%
Aufheizzeit Nicht belastet durchschnittlich 2°C/min
Kühlzeit Nicht belastet durchschnittlich 0,7°C/min
Lastbedingungen keine
Arbeitslärm

Für die Prüfung des Durchschnitts von 9 Punkten wird eine Gewichtung verwendet; jeder Prüfpunkt befindet sich horizontal 1 Meter von der Geräuschquelle entfernt und 1 Meter über dem Boden.)

Ein Geräuschpegel≤70 dB (A)

(Messung in einem schalldichten Raum mit einer Umgebungstemperatur von 25 °C und geringerem Echo;

Struktur

Isolierte Gebäudehülle



1.Box-Dämmstoff: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

2- Türdämmstoff: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

3Außenwandmaterial: A3-Blattbesprühen

4- Material der Innenwand: gebürstete Edelstahlplatte SUS#304.

Bodenstrukturfestigkeit Schwerlast des Gleises am Boden der Prüfkammer: ≤ 100 kg/m2 (Last)

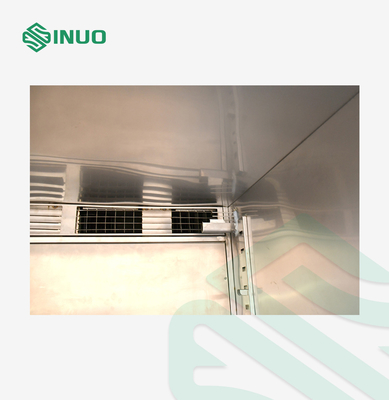

Luftkonditionierungskanal

1.Ventilator, Heizungsanlage, Verdampfer (auch Entfeuchter), Entwässerungseinrichtung, Druckbalanceanschluss, einstellbare Luftleitplatte, Temperatursensor

2- Centrifugalventilatoren mit langen Achsen aus Edelstahl: 4 Einheiten/90 W.

Standardkonfiguration der Prüfkammer

1. Energieeinsparende Leuchten in der Verpackung: LED-Energieeinsparende Leuchten

2. Flach eingebetteter Griff,

3Blei-Loch: φ50 mm 1 Stück

4. Fenster 400x600x40mm 3-schichtig Vakuum gehärtetes Glas.

5. Türscharnier: SUS # 304 eingeführtes Scharnier

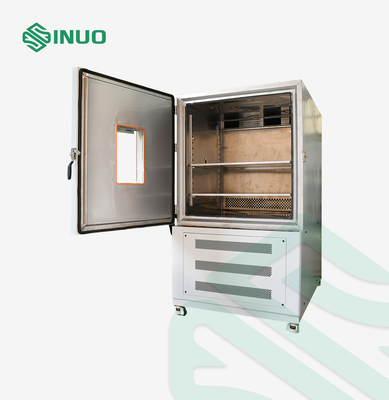

Box Tür

1Ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Wärme ausgestattet, um Kondensation zu verhindern.und der Sichtbereich des Isolierglasbeobachtungsfensters beträgt etwa (W400×H600mm)Elektrische Heizvorrichtung zur Verhinderung von Kondens auf dem Türrahmen

2. Die Einstückstür öffnet sich nach außen, das Scharnier auf der linken Seite und der Griff auf der rechten Seite (wenn die Tür nach vorne ausgerichtet ist).

Kontrollplatte Die Steuerung besteht aus einem 600-Zoll-Bildschirm, Temperatur (Feuchtigkeit) -Kontrollbildschirm, Betriebslicht und Beleuchtungsknopf
Maschinenraum Kühleinheit, Kompressorwasserbehälter, Druckentlastungsanlage, Heizungsanlage
Verteilerschrank Verteilplatte, Kühlventilator, Hauptstromschalter, Transformator, Zwischenrelais, Zeitrelais, Festkörperrelais, Wechselstromkontakter, Schaltkreis
Heizgerät

1.Heizleistung: ca. 4 kW

2. Heizungssteuerungsmethode: SSR (Solid State Relay) berührungslose Gleichzeitimpulsbreitenmodulation

3.Elektrische Heizung aus Edelstahl in Form eines Flossen-Wärmeleiters

Loch im Stromkabel Auf der Rückseite der Box
Kühlsystem
Warm- und Kälteausrüstung

1Kühlverfahren: Luftkühlung

2. Hitachi oder Emerson Niedertemperatur- und Geräuschniedertemperatur-Wirbel-Ultra-Niedertemperatur-Kältesystem (luftgekühlte Wärmeabbau-Methode).

Warm- und Kaltwechselgerät Zwei-Stufen-Kühlsystem Hitachi oder Emerson geräuscharmer Rollkompressor.Es ist effizienter als der traditionelle interne Spirale..
Regulierung der Heizlast

1Im Vergleich zum herkömmlichen Design sind die Steuerstabilität und Reproduzierbarkeit höher, und es erreicht eine super effiziente Leistungsersparnis und mehr Energieeinsparung.

2- Annahme der automatischen Anpassung der kalten Kohle-Flussvorrichtung, um die Heizlast des zu prüfenden Produkts wirksam abzubauen, und deutsche/japanische Technologie

Technologische Synchronisierung.

Kühlkompressoren Hitachi oder Emerson
Komponenten mit hohem Wirkungsgrad

1Die Drosselvorrichtungen verwenden importierte Chiming-Kühlzubehör.

2Der Kondensator und der Verdampfer verwenden eine Aluminiumflosse des Typs AC&R mit doppelten Spoilern.

Erweiterungssystem Kapazitätsgesteuertes Kühlsystem (Kapillarrohr).
Verdunstungskondensator Ein Kupferrohr-Wärmetauscher.
Kontrollmethode für den Kühlschrank

1Das Kühlsystem ist mit Schwingungs- und Rauschminderungsmaßnahmen wie Stoßdämpferröhren ausgelegt.

2. Kompressor-Rückluftkühlkreislauf

3- Verdunstungsdruckregelventil.

4Die Steuerung des Steuerungssystems passt die Betriebsbedingungen des Kühlkompressors automatisch den Prüfbedingungen an.und kann die Ausgangskühlleistung steuern, um das Prinzip der Energieeinsparung zu erreichen.

Kühlmittel Honeywell R404a (Ozonabbauindex ist 0)
Elektrische Steuerung
Modell der Steuerung Intelligenter programmierbarer Temperaturregler mit kaltem Touch (Stromsparsteuerung)
Technische Parameter der Steuerung

Temperatur- und Luftfeuchtigkeitseingangssignal trockene und nasse Glühbirne PT100x2.

Auflösung: Temperatur ±0,01°C, Luftfeuchtigkeit ±0,1%R.H.

Es verfügt über die oberen und unteren Standby- und Alarmfunktionen.

9 Sätze von PID-Kontrollparametern, automatische PID-Berechnung.

Automatischer Korrekturbildschirm für trockene und nasse Glühbirnen

Genauigkeit: Temperatur ±0,1°C+1stel, Luftfeuchtigkeit ±1%R.H+1stel

Temperaturneigung: 0,1 bis 9,9 kann eingestellt werden.

Kontrollmethode

1. BTHC ausgeglichene Temperatur- und Luftfeuchtigkeitskontrollemethode + DCC intelligente Kühlkapazitätskontrolle + DEC intelligente elektrische Steuerung (Temperatur- und Luftfeuchtigkeitstestgeräte)

2. Antiintegraler Sättigungs-PID

3. BTC-Temperaturregelungsmethode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperaturprüfausrüstung)

Bildschirmanzeige

1. Es verwendet den Konversationsstil des Bildschirms, keine Taste ist erforderlich, und die Optionen können direkt auf dem Bildschirm berührt werden.

2. Die Temperaturwerte (SV) und die tatsächlichen (PV) Werte werden direkt angezeigt.

3Es kann die gerade ausgeführte Programmnummer, das Segment, die verbleibende Zeit und die Anzahl der Zyklen anzeigen.

4- Akkumulierte Zeitfunktion.

5Der Temperaturprogramm-Einstellwert wird in einer grafischen Kurve angezeigt, mit der Funktion der Echtzeitanzeige der Programmkurvendurchführung.

6Es verfügt über einen separaten Programmbearbeitungsbildschirm, und mindestens 5 Segmente von Temperatur, Luftfeuchtigkeit und Zeit können auf jeder Seite eingegeben werden.

7Englisch kann nach Belieben gewechselt werden.

8. Der Fehler-Aufforderungsbildschirm wird angezeigt.

9Die Hintergrundbeleuchtung des Bildschirms kann angepasst werden.

10Die Bildschirmschutzfunktion kann auf Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

Sicherheitsschutzvorrichtung
Kühlsystem

Überhitzung des Kompressors

Überlauf des Kompressors

Überdruck des Kompressors

Prüfkammer

Einstellbare Übertemperaturschutzvorrichtung

Extreme Übertemperaturen im Klimaanlagenkanal

Ventilatormotor überhitzt

Andere

Leckenschutz

Heizrohr ohne Lufttrocknungsschutz

Überlast- und Kurzschlussschutz

Stromausfallschutz

Schutz vor niedrigem Wasserstand

andere Konfigurationen
Muster von Leckage-Leckage-Schaltkreislauf AC380V, 50Hz, drei-phasige vier-Draht + Schutz Erdungsdraht.
Andere besondere Anweisungen
Stromkabel 5-Kernkabel (drei-phasige Vier-Draht + Schutz-Erddraht) 4 Meter, 1 Stück (kann nach Kundenanforderungen geliefert werden)
Blei-Loch 1 Blei-Loch mit Gummi-Plug, Durchmesser φ50 mm, Lage und Menge können nach den Anforderungen des Benutzers angepasst werden, sofern die Boxstruktur dies zulässt und die Leistung nicht beeinträchtigt.
Verkehrsmittel Verpackung und Transport von Fahrzeugen
Nutzungsbedingungen Liste der Bedingungen
Umweltbedingungen 1 Temperatur: 5°C~35°C 2Relative Luftfeuchtigkeit: ≤85% 3Luftdruck: 86kPa~106kPa
Stromversorgungsbedingungen AC380V dreiphasige Vierdraht + Schutzerddraht
Stromversorgung

Erlaubter Spannungsfluktuationsbereich: AC (380±10) V

Erlaubter Frequenzschwankungsbereich: (50±0,5) Hz

Der Erdungswiderstand des Schutzbodens ist kleiner als 4Ω

Der Benutzer muss für die Ausrüstung an der Montagestelle einen Luft- oder Stromschalter mit entsprechender Kapazität konfigurieren, der für die Ausrüstung unabhängig sein muss.

Kapazität der Batterie Ungefähr 11 kW
Höchststrom 30A
Wechseln 63A (geformtes Leckenschutzgehäuse)
Anforderungen an die Lagerumgebung Wenn die Ausrüstung nicht funktioniert, sollte die Umgebungstemperatur mitbei 0°C~+45°C
