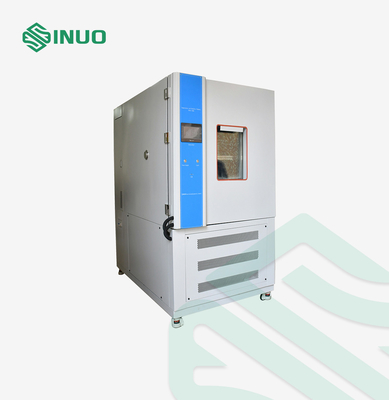

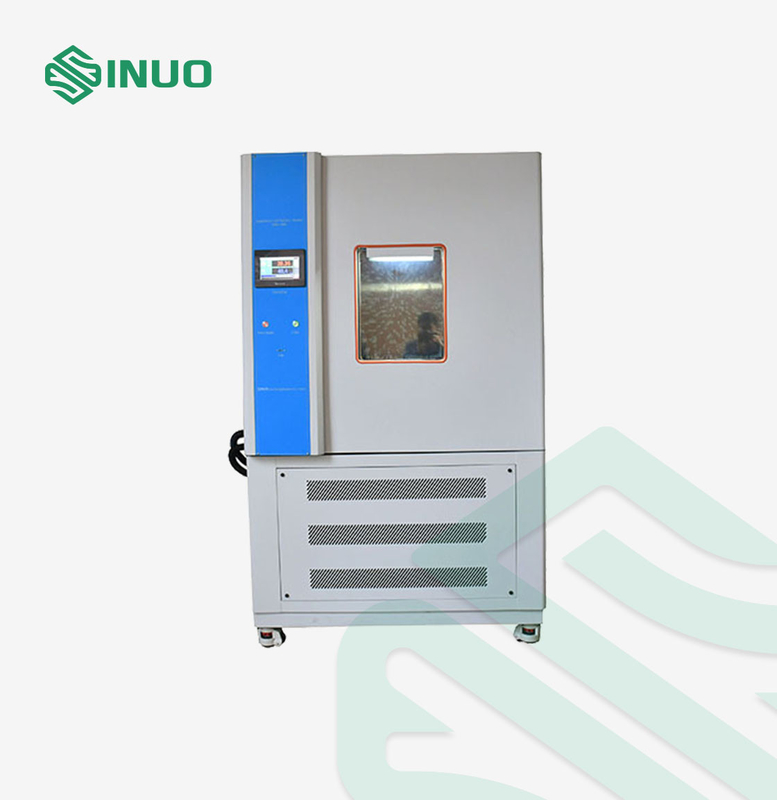

IEC60068-2-2 Programmierbare Prüfkammer für konstante Temperatur und Luftfeuchtigkeit 1000L

(20%98) %RH

(Temperatur: 20°C~85°C, beziehen Sie sich auf die Temperatur- und Luftfeuchtigkeitskontrollierbare Bereiche, keine aktive Wärmebelastung)

Ein Geräuschpegel≤70 dB (A)

(In einem schalldichten Raum mit einer Umgebungstemperatur von 25 °C und einem geringen Echo gemessen; zur Prüfung des Durchschnitts von 9 Punkten wird eine Gewichtung verwendet;Jeder Prüfpunkt befindet sich 1 Meter horizontal von der Geräuschquelle entfernt und 1 Meter über dem Boden(Siehe unten.)

Isolierte Gebäudehülle

1Außenwandmaterial: A3-Blattbesprühungen

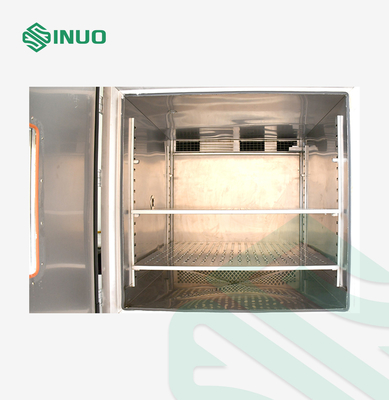

2Innenwandmaterial: gebürstete Edelstahlplatte SUS#304.

3Box-Dämmstoff: 100 mm hochtemperaturbeständiges, starres Polyurethanschaum.

4Durchdämmungsmaterial: 100 mm hochtemperaturbeständiges, starres Polyurethanschaum.

1 Centrifugalventilatoren mit langen Achsen aus Edelstahl: 4 Einheiten/90 W.

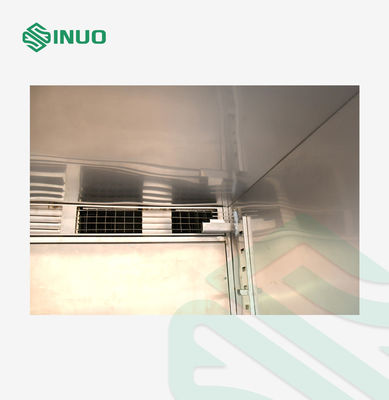

2Ventilator, Heizungsanlage, Verdampfer (auch Entfeuchter), Abflussvorrichtung, Druckbalanceanschluss, einstellbare Luftleitplatte, Temperatursensor

1 Fenster 400x600x40 mm 3-schichtig Vakuumgehärtetes Glas.

2Flach eingebetteter Griff,

3Scharnier: SUS #304 eingeführtes Scharnier

4 Energiesparlampen in der Box: LED-Energiesparlampen

5Bleiloch: φ50 mm 1 Stück

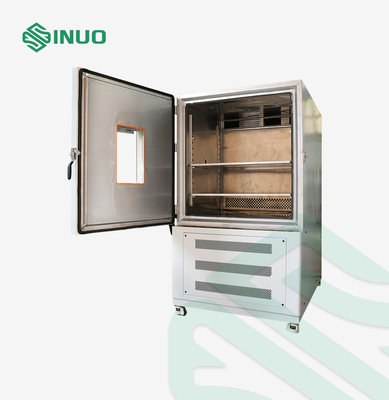

1Die einteilige Tür öffnet sich nach außen, das Scharnier auf der linken Seite und der Griff auf der rechten Seite (wenn die Tür nach vorne ausgerichtet ist).

2 Ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Wärme ausgestattet, um Kondensation zu verhindern.und der Sichtbereich des Isolierglasbeobachtungsfensters beträgt etwa (W400×H600mm)Elektrische Heizvorrichtung zur Verhinderung von Kondens auf dem Türrahmen

1 Elektrische Heizung aus Edelstahl in Form eines Flossen-Wärmepiels

2Heizungssteuerungsmethode: Kontaktlose Gleichzeitimpulsbreitenmodulation SSR (Solid State Relay)

3Heizleistung: ca. 4 kW

1 Hitachi- oder Emerson-Wirbelkühlsystem mit sehr niedriger Temperatur und geringer Geräuschbelastung (luftgekühlte Wärmeableitung).

2Kühlmethode: Luftkühlung

1Die automatische Anpassung des Kaltkohlestromgeräts, um die Heizlast des zu prüfenden Produkts wirksam zu verringern, wird durch die deutsche/japanische Technologie und

Technologische Synchronisierung.

2Verglichen mit dem herkömmlichen Design sind die Steuerstabilität und Reproduzierbarkeit höher, und es wird eine supereffiziente Leistungs- und Energieeinsparung erzielt.

1Der Kondensator und der Verdampfer verwenden eine Aluminiumflügelvorrichtung vom Typ AC&R mit doppeltem Spoiler.

2Die Drosselvorrichtungen verfügen über importierte Chiming-Kühlzubehör.

1Die Steuerung des Steuerungssystems passt die Betriebsbedingungen des Kühlschranks automatisch an die Prüfbedingungen an.

2Dampfdruckregler.

3Kühlkreislauf für die Rückluft des Kompressors

4 Das Kühlsystem ist mit Schwingungs- und Lärmmminderungsmaßnahmen wie Stoßdämpferröhren ausgelegt.

Technische Indikatoren:

1. 7-Zoll-Touch-Bildschirm in Farbe

2Zwei Steuerungsmethoden: Programm/Setwert

3. Sensortyp: zwei PT100-Eingänge (elektronischer Sensoreingang optional)

4Ausgangsmodus: Spannungspuls (SSR) / Steuerausgang: 2 Kanäle (Temperatur/Feuchtigkeit)/2 Kanäle 4-20mA analoge Ausgang/16 Kanäle Relais-Ausgang (passiv)

5- Steuersignale: 8 Kanäle IS Steuersignale/8 Kanäle T Steuersignale/4 Kanäle AL Steuersignale

6Alarmsignal: 16 DI-Alarm für äußere Hindernisse

7Temperaturmessbereich: -90,00°C-200,00°C, (optional -90,00°C-300,00°C) Fehler ±0,2°C;

8- Feuchtigkeitsmessbereich: 1,0% bis 100% RH, Fehler ± 1% RH;

9. Kommunikationsoberfläche: (RS232/RS485, die längste Kommunikationsdistanz beträgt 1,2 km [Optische Faser kann 30 km erreichen]);

10. Schnittstellensprachtyp: Englisch

11. Ausgestattet mit chinesischen Zeichen Eingabefunktion;

12. Kann einen Drucker mitbringen (USB-Funktion optional);

13. Mehrfachsignalkombinations-Relee-Ausgänge, die Signale können logischen Operationen unterzogen werden (NICHT, AND, OR, NOR, XOR),

als PLC-Programmierfähigkeit bezeichnet;

14. Diversifizierte Relaissteuerungsmethoden: Parameter->Relaismodus, Relais->Parametermodus, logische Kombination

Modus, Zusammengesetztes Signalmodus;

15. Programmbearbeitung: 120 Programmgruppen können programmiert werden, wobei jede Programmgruppe maximal 100 Segmente haben kann;

Genauigkeit: Temperatur ±0,1°C+1stel, Luftfeuchtigkeit ±1%R.H+1stel

Auflösung: Temperatur ±0,01°C, Luftfeuchtigkeit ±0,1%R.H.

Temperaturneigung: 0,1 bis 9,9 kann eingestellt werden.

Es verfügt über die oberen und unteren Standby- und Alarmfunktionen.

Temperatur- und Luftfeuchtigkeitseingangssignal trockene und nasse Glühbirne PT100x2.

9 Sätze von PID-Kontrollparametern, automatische PID-Berechnung.

Automatischer Korrekturbildschirm für trockene und nasse Glühbirnen

1Antiintegral-Sättigungs-PID

2BTC-Balanced Temperature Control-Methode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperaturprüfausrüstung)

3BTHC-Gleichgewichte Temperatur- und Luftfeuchtigkeitskontrollemethode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperatur- und Luftfeuchtigkeitstestgeräte)

1. Es verwendet den Konversationsstil des Bildschirms, keine Taste ist erforderlich, und die Optionen können direkt auf dem Bildschirm berührt werden.

2. Die Temperaturwerte (SV) und die tatsächlichen (PV) Werte werden direkt angezeigt.

3Es kann die gerade ausgeführte Programmnummer, das Segment, die verbleibende Zeit und die Anzahl der Zyklen anzeigen.

4- Akkumulierte Zeitfunktion.

5Der Temperaturprogramm-Einstellwert wird in einer grafischen Kurve angezeigt, mit der Funktion der Echtzeitanzeige der Programmkurvendurchführung.

6Es verfügt über einen separaten Programmbearbeitungsbildschirm, und mindestens 5 Segmente von Temperatur, Luftfeuchtigkeit und Zeit können auf jeder Seite eingegeben werden.

7Chinesisch und Englisch können nach Belieben gewechselt werden.

8. Der Fehler-Aufforderungsbildschirm wird angezeigt.

9Die Hintergrundbeleuchtung des Bildschirms kann angepasst werden.

10Die Bildschirmschutzfunktion kann auf Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

1. Verwendbare Programmgruppen: maximal 120 PATTEN.

2. Nutzbarer Speicher: insgesamt 12000 SEGMENTE.

3. Wiederholbare Befehlsausführung: Jeder Befehl kann bis zu 3200 Mal ausgeführt werden.

4Das Programm ist in einem Konversationsstil erstellt, mit Funktionen wie Bearbeiten, Löschen und Einfügen.

5. SEGMENTS-Zeiteinstellung 0~99 Stunden 59 Minuten.

6- Programmierbares Zeitsteuerungsmodul.

7Es verfügt über einen Programmspeicher, der automatisch gestartet und die Ausführung des Programms wieder aufnimmt, wenn der Strom wieder eingeschaltet ist.

8. mit RS-485 oder RS-232 Kommunikationsoberfläche.

9. Graphische Kurven können in Echtzeit angezeigt werden, wenn das Programm ausgeführt wird.

10Es hat die Funktion, die Gefrierkapazität automatisch einzustellen.

11Es hat geplante Start- und Abschaltfunktionen.

12- Mit Datum und Uhrzeit Einstellungsfunktion.

13. Tasten- und Bildschirmsperrfunktion (LOCK).

Überhitzung des Kompressors

Überlauf des Kompressors

Überdruck des Kompressors

Einstellbare Übertemperaturschutzvorrichtung

Extreme Übertemperaturen im Klimaanlagenkanal

Ventilatormotor überhitzt

Leckenschutz

Heizrohr ohne Lufttrocknungsschutz

Überlast- und Kurzschlussschutz

Stromausfallschutz

Schutz vor niedrigem Wasserstand

Flacher Boden und gute Belüftung

Keine starken Vibrationen um das Gerät herum

Es gibt keinen starken elektromagnetischen Feld Einfluss um das Gerät

Es gibt keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung herum

Lassen Sie einen geeigneten Raum für die Verwendung und Wartung um die Ausrüstung, wie in der folgenden Abbildung dargestellt:

Abstand AB ist etwa 1 Meter

Erlaubter Spannungsfluktuationsbereich: AC (380±10) V

Erlaubter Frequenzschwankungsbereich: (50±0,5) Hz

Der Erdungswiderstand des Schutzbodens ist kleiner als 4Ω

Der Benutzer muss für die Ausrüstung an der Montagestelle einen Luft- oder Stromschalter mit entsprechender Kapazität konfigurieren, der für die Ausrüstung unabhängig sein muss.
