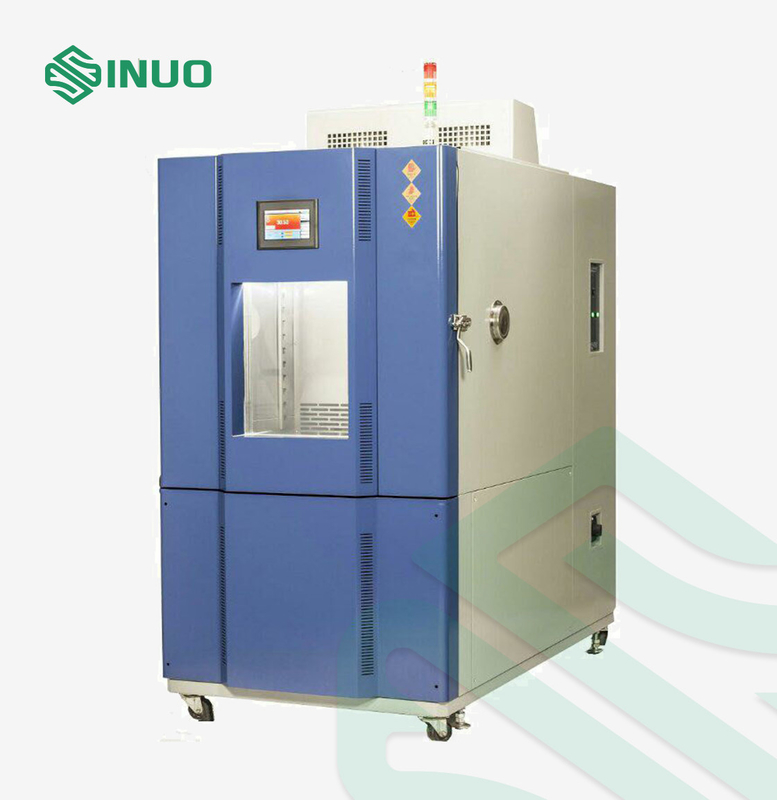

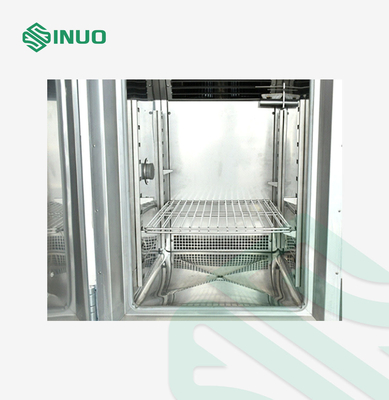

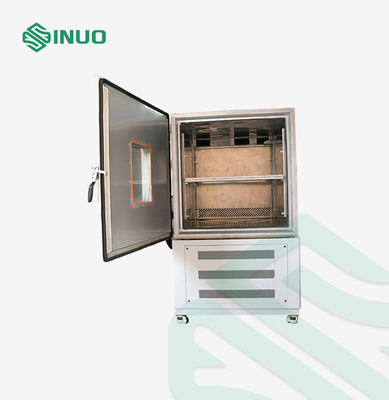

IEC60068-2-78 Prüfkammer für die Prüfung von Luftfeuchtigkeit bei konstanten Temperaturen 1500L

1. Stichprobenbeschränkung

2. Volumen, Größe und Gewicht

1. Nennvolumen

2. Größe der Innenkammer

3. Außenabmessungen

4. Gewicht

3. Leistung

1. Temperaturbereich

2. Luftfeuchtigkeit

(20 98) % RH (siehe Temperatur- und Luftfeuchtigkeitskontrollierbares Bereichsdiagramm, keine aktive Nass- und Wärmebelastung)

Temperatur- und Luftfeuchtigkeitskontrollierbares Bereichsdiagramm

3. Temperaturschwankungen

d. Schwankungen der Luftfeuchtigkeit

5. Abweichung der Temperatur

6. Abweichung der Luftfeuchtigkeit

7. Auflösung der Temperaturanzeige

8. Auflösung der Feuchtigkeitsanzeige

1. Erwärmungsrate

10. Abkühlrate

11. Lastbedingungen

• Arbeitsgeräusch

Geräuschpegel ≤ 75 dB

(In einem schalldichten Raum mit einer Umgebungstemperatur von 25 °C und einem geringen Echo gemessen; mit A-Gewichtung wird ein Durchschnittswert von 8 Punkten ermittelt;Jeder Prüfpunkt ist 1 Meter von der Geräuschquelle und 1 Meter vom Boden entfernt)

4. Strukturelle Merkmale

1. Material

1Außenwandmaterial: A3-Plattenversprühen

2.Innenwandmaterial: SUS304# Edelstahlplatte
3- Material zur Isolierung des Kammerkörpers: 100 mm hochtemperaturbeständiges starres Polyurethanschaum

4- Türdämmstoff: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

2. Bodenstrukturfestigkeit

3. Luftkonditionierungskanal

1 Centrifugalventilatoren mit langen Achsen aus Edelstahl: 4 Einheiten/90 W.

2Ventilator, Heizungsanlage, Verdampfer (auch Entfeuchter), Abflussvorrichtung, Druckbalanceanschluss, einstellbare Luftleitplatte, Temperatursensor

4. Standardkonfiguration der Prüfkammer

1 Fenster 400x600x40 mm 3-schichtig Vakuumgehärtetes Glas.

2Flach eingebetteter Griff,

3Scharnier: SUS #304 eingeführtes Scharnier

4 Energiesparlampen in der Box: LED-Energiesparlampen

5Bleiloch: φ50 mm 1 Stück

5. Tür

1 Die einteilige Tür öffnet sich nach außen, das Scharnier auf der linken und der Griff auf der rechten Seite (wenn die Tür nach vorne der Box gerichtet ist).

2 Ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Wärme ausgestattet, um Kondensation zu verhindern.und der Sichtbereich des Isolierglasbeobachtungsfensters beträgt etwa (W400×H600mm)Elektrische Heizvorrichtung zur Verhinderung von Kondens auf dem Türrahmen

6. Kontrollplatte

7. Maschinenraum

8. Stromverteilschrank

1. Heizgerät

1 Elektrische Heizung aus Edelstahl in Form eines Flossen-Wärmepiels

2Heizungssteuerungsmethode: Kontaktlose Gleichzeitimpulsbreitenmodulation SSR (Solid State Relay)

3Heizleistung: ca. 4 kW

5. Kühlsystem

1. Kühlvorrichtung

1American Emerson geräuscharmes Wirbelkühlsystem mit ultraniedriger Temperatur (luftgekühlte Wärmeableitung).

2 Kühlmethode: Luftkühlung

2. Warm- und Kaltwechselgerät

3. Anpassung der Heizlast

1Aufnahme einer automatischen Einstellung des Kaltkohlestromgeräts zur effektiven Abnahme der Heizlast des zu prüfenden Produkts und deutsch-japanische Technologie.

2Verglichen mit dem herkömmlichen Design sind die Steuerstabilität und Reproduzierbarkeit höher, und es wird eine supereffiziente Leistungs- und Energieeinsparung erzielt.

4. Komponenten mit hohem Wirkungsgrad

1Der Kondensator und der Verdampfer verwenden eine Aluminiumflügelvorrichtung vom Typ AC&R mit doppeltem Spoiler.

2Die Drosseling-Geräte übernehmen importierte Chiming-Kühlzubehör

5. Erweiterungssystem

6. Verdunstungskondensator

7. Kontrollmethode für den Kühlschrank

1Die Steuerung des Steuerungssystems passt die Betriebsbedingungen des Kühlschranks automatisch an die Prüfbedingungen an.

2Dampfdruckregler.

3Kühlkreislauf für die Rückluft des Kompressors

4Das Kühlsystem ist mit Schwingungs- und Rauschminderungsmaßnahmen wie Stoßdämpferröhren ausgelegt.

8. Kühlmittel

6. Elektrische Steuerung

1. Steuerung

2. Spezifikationen der Steuerung

1. 7-Zoll-Touch-Bildschirm in Farbe

2Zwei Steuerungsmethoden: Programm/Setwert

3. Sensortyp: zwei PT100-Eingänge (elektronischer Sensoreingang optional)

4Ausgangsmodus: Spannungspuls (SSR) / Steuerausgang: 2 Kanäle (Temperatur/Feuchtigkeit)/2 Kanäle 4-20mA analoge Ausgang/16 Kanäle Relais-Ausgang (passiv)

5- Steuersignale: 8 Kanäle IS Steuersignale/8 Kanäle T Steuersignale/4 Kanäle AL Steuersignale

6Alarmsignal: 16 DI-Alarm für äußere Hindernisse

7Temperaturmessbereich: -90,00°C-200,00°C, (optional -90,00°C-300,00°C) Fehler ±0,2°C

8. Luftfeuchtigkeitsmessbereich: 1,0%--100% RH, Fehler ±1% RH

9. Kommunikationsoberfläche: (RS232 oder RS485, die längste Kommunikationsdistanz beträgt 1,2 km [Optische Faser kann 30 km erreichen])

10. Schnittstellensprachtyp: Englisch

11. Mehrfachsignalkombinations-Relais, die Signale können logischen Operationen unterzogen werden (NICHT, AND, OR, NOR, XOR), bezeichnet als PLC-Programmierfähigkeit;

12. Diversifizierte Relaissteuerungsmethoden: Parameter->Relaismodus, Relais->Parametermodus, Logikkombinationsmodus, Zusammengesetztes Signalmodus

13. Programmbearbeitung: 120 Programmgruppen können programmiert werden, und jede Programmgruppe kann maximal 100 Segmente haben

3. Technische Parameter der Steuerung

Genauigkeit: Temperatur ±0,1°C+1stel, Luftfeuchtigkeit ±1%R.H+1stel

Auflösung: Temperatur ±0,01°C, Luftfeuchtigkeit ±0,1%R.H.

Temperaturneigung: 0,1 bis 9,9 kann eingestellt werden.

Es verfügt über die oberen und unteren Standby- und Alarmfunktionen.

Temperatur- und Luftfeuchtigkeitseingangssignal trockene und nasse Glühbirne PT100x2.

9 Sätze von PID-Kontrollparametern, automatische PID-Berechnung.

Automatischer Korrekturbildschirm für trockene und nasse Glühbirnen

4. Kontrollmethode

1Antiintegral-Sättigungs-PID

2BTC-Balanced Temperature Control-Methode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperaturprüfausrüstung)

3BTHC-Gleichgewichte Temperatur- und Luftfeuchtigkeitskontrollemethode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperatur- und Luftfeuchtigkeitstestgeräte)

5. Bildschirmanzeige

Es verwendet den Konversationsstil des Bildschirms, es ist keine Eingabe erforderlich und die Optionen können direkt auf dem Bildschirm berührt werden.

Die Temperaturwerte (SV) und die tatsächlichen Temperaturwerte (PV) werden direkt angezeigt.

Es kann die aktuell ausgeführte Programmnummer, das Segment, die verbleibende Zeit und die Anzahl der Zyklen anzeigen.

Funktion der Akkumulationszeit.

Der Temperaturprogramm-Einstellwert wird in einer grafischen Kurve angezeigt, mit der Funktion der Echtzeitanzeige der Programmkurvendurchführung.

Es verfügt über einen separaten Bildschirm für die Programmierbearbeitung, und auf jeder Seite können mindestens 5 Segmente von Temperatur, Luftfeuchtigkeit und Zeit eingegeben werden.

Der Fehleranforderungsschirm wird angezeigt.

Die Hintergrundbeleuchtung des Bildschirms kann eingestellt werden.

Die Bildschirmschutzfunktion kann auf Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

6. Programmkapazität und Steuerungsfunktionen

Verwendbare Programmgruppen: höchstens 120 PATTEN.

Einsatzspeicherkapazität: insgesamt 12000 SEGMENTE.

Wiederholbare Ausführung von Befehlen: Jeder Befehl kann bis zu 3200 Mal ausgeführt werden.

Das Programm ist in einem Konversationsstil erstellt, mit Funktionen wie Bearbeiten, Löschen und Einfügen.

SEGMENTS-Zeiteinstellung 0 ~ 99 Stunden 59 Minuten.

Programmierbares Steuerungsmodul x2 eingestellt.

Es verfügt über einen ausgeschalteten Programmspeicher und startet und setzt die Programmdurchführung nach Wiederherstellung des Stroms automatisch fort.

Mit RS-485 oder RS-232 Kommunikationsoberfläche.

Graphische Kurven können in Echtzeit angezeigt werden, wenn das Programm ausgeführt wird.

Es hat die Funktion, die Gefrierkapazität automatisch einzustellen.

Es verfügt über geplante Start- und Abschaltfunktionen.

Mit Datum und Uhrzeit-Anpassung.

Funktion für Knopf- und Bildschirmsperre (LOCK).

7. Sicherheitsschutzvorrichtung

1. Kühlsystem

2. Prüfkammer

3. Sonstiger Schutz

1.Leckenschutz

2.Heizrohr ohne Lufttrocknungsschutz

3.Überlastung und Kurzschlussschutz

4.Schutz gegen Stromausfälle

5.Schutz vor niedrigem Wasserstand

8. Anwendungsbedingungen

1. Anlageort

1Der Boden ist flach und gut belüftet.
2Keine starken Vibrationen um die Ausrüstung herum.
3.Kein starkes elektromagnetisches Feld um die Ausrüstung.
4.Keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung herum
5Um die Ausrüstung herum wird ein geeigneter Raum für die Verwendung und Wartung gelassen, wie nachstehend dargestellt:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40cm

2. Umweltbedingungen

Imax≤32A

Pmax≤13KW
